ВКП-1 — система выбора кабелей

Код товара: 44060
  • Назначение системы выбора кабелей ВКП-1:

    • Выбор кабеля из пучка после проведения раскопок;
    • Определение последовательности фаз на ремонтируемом кабеле.

    Описание системы выбора кабелей ВКП-1:

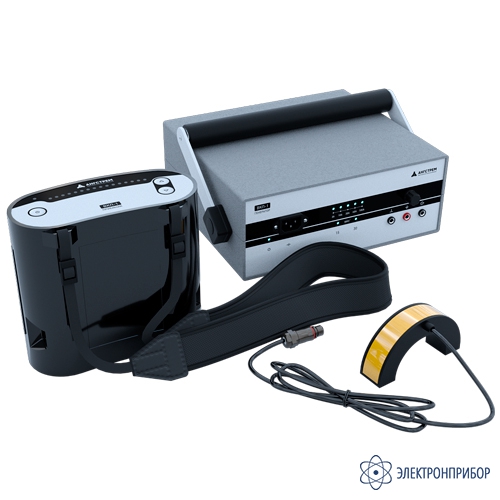

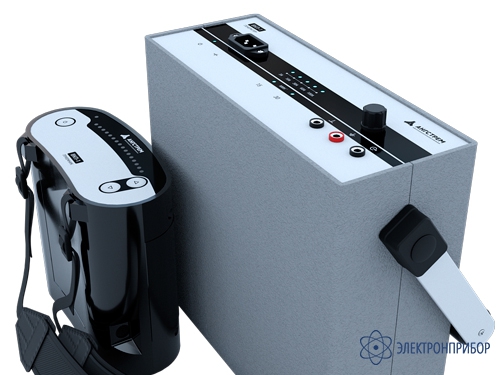

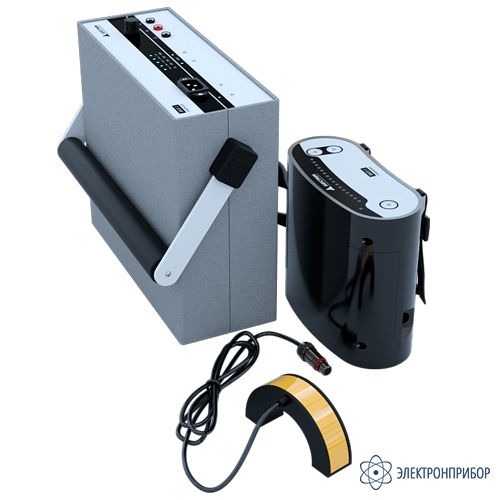

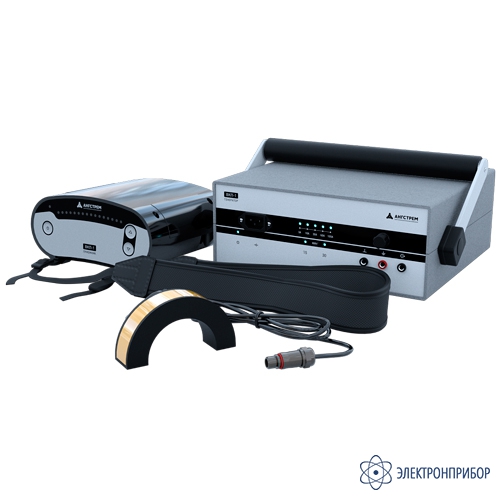

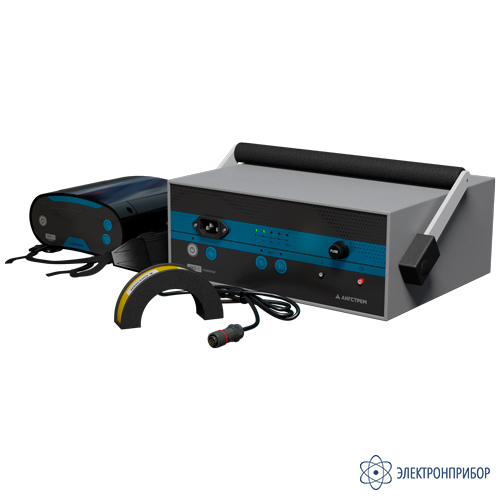

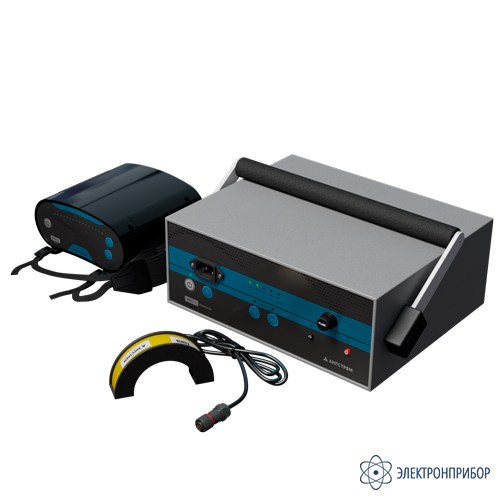

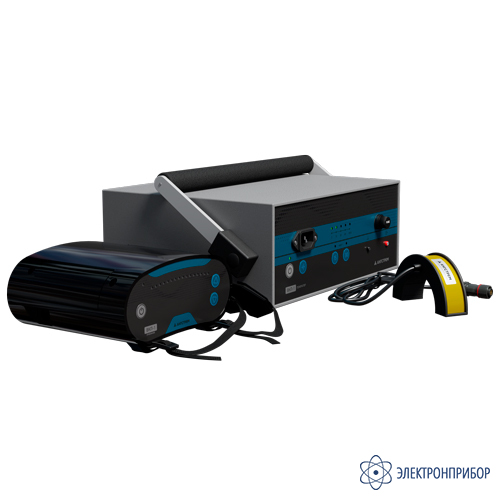

    Система выбора кабелей ВКП-1 – комплект оборудования для идентификации кабеля в пучке, состоящий из импульсного генератора ВКП-Г и приемника импульсов ВКП-П с датчиком. Приборы упакованы в укладочные сумки.

    Особенности системы выбора кабелей ВКП-1:

    • Эксклюзивность. Система ВКП-1 не имеет аналогов российского производства;
    • Эффективность. Позволяет надежно определить нужный кабель в пучке, в том числе на длинных кабельных линиях (с сопротивлением шлейфа до 40 Ом);
    • Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность;
    • Микроконтроллерное управление. Осуществляет сложные программные алгоритмы обработки сигналов, благодаря чему минимизируется влияние человеческого фактора и снижается риск появления ошибок;
    • Оперативность работы. За одно подключение Система выбора кабеля ВКП-1 позволяет определить одну фазу или все три фазы одного отрезка кабеля;
    • Безопасность. Перед монтажом муфты на ремонтируемом кабеле необходимо определить правильную последовательность соединения фазных жил в месте разреза. По технике безопасности концевые разделки выведенного из эксплуатации ремонтируемого кабеля должны быть заземлены. Использование стандартной процедуры определения фаз требует снятия заземления. Комплект ВКП-1 позволяет выполнить эту работу, не снимая защитного заземления с концевых разделок кабеля;
    • Надежность. Система проводит сбор сигналов посредством 3-факторного анализа (Амплитуда, Полярность, Время – АПВ). Полученные результаты обрабатываются и проверяются специальными программными алгоритмами, благодаря которым пользователь получает максимально точные и надежные результаты измерений;
    • Легкость в эксплуатации. Приемник и генератор просты в управлении. Синхронизация передатчика и приемника полностью автоматическая. Система ВКП-1 удобна в применении;
    • Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов;
    • Применение в электролабораториях. Применяется в электротехнических лабораториях для ускорения выполнения работ по обнаружению мест повреждений.

    Принцип работы системы выбора кабелей ВКП-1:

    Выбор кабеля из пучка

    Датчик накладывается на подключенную к импульсному генератору ВКП-Г кабельную линию в подстанции (рядом с точкой подключения генератора, где однозначно визуально определено, что это именно она) кабельным выводом в направлении к генератору. После того, как система распознавания приемника импульсов ВКП-П достоверно идентифицирует сигналы генератора на шкале засветится светодиод, индицирующий наличие сигнала. Позиция засвеченного индикатора соответствует уровню сигнала. Цвет свечения — зеленый или красный — обозначает полярность сигнала. Затем оператор перемещается с приемником импульсов ВКП-П в точку проведения поисковых работ. После включения приемника импульсов ВКП-П датчик накладывают по очереди на кабельные линии в районе поиска (кабельный вывод направлен к генератору), искомый кабель даст ту же полярность сигнала (цвет свечения индикатора), что и в точке подключения генератора, все остальные кабели будут давать противоположную полярность с более низким уровнем или совсем не дадут сигнала.

    Определение последовательности фаз на ремонтируемом кабеле

    Подключив генератор и приемник определяют и маркируют жилу кабеля, подключенную к генератору. Последовательно переключая генератор и приемник на остальные жилы, определяют и маркируют остальные фазные жилы кабеля. Аналогичные работы проводят, подключаясь ко второй части кабеля.

    Можно определить все три фазы одного отрезка кабеля за одно подключение генератора. В фазах, к которым подключен генератор, импульсные токи будут одинаковы по величине и направлены в противоположных направлениях. В третьей фазе ток будет отсутствовать.

    При проведении фазировки жил кабелей с БПИ, имеющих общую металлическую оболочку, подключение генератора должно осуществляться между определяемой жилой и землей.

  • Технические характеристики системы выбора кабелей ВКП-1:

    Параметр Значение
    Приемник импульсов ВКП-П
    Диапазон индицируемых импульсных токов До 100 А
    Внутренний диаметр накладного датчика 70 мм
    Длина кабеля от клещей до приемника 1,5 м
    Время непрерывной работы До 60 ч
    Контроль импульсов тока (свой/чужой) по трем признакам
    Индикация силы тока в кабельной линии и его полярности
    Функция автоматического отключения приемника для предотвращения недопустимого разряда аккумулятора
    Контроль текущего состояния аккумулятора по светодиодной шкале
    Заряд аккумулятора осуществляется от зарядного устройства (без извлечения из приемника)
    Габаритные размеры приемника, ширина х глубина х высота 170 х 190 х 90 мм
    Масса с датчиком 0,6 кг
    Температура окружающей среды От -30 до +40 °С
    Импульсный генератор ВКП-Г
    Сила тока в импульсе До 100 А
    Амплитуда напряжения на выходе До 330 В
    Рабочая частота 15/30 импульсов/мин
    Форма генерируемого импульса Экспоненциальная
    Время непрерывной работы от аккумулятора До 8 ч
    Индикация значения силы тока в кабельной линии
    Функция автоматического отключения генератора для предотвращения недопустимого разряда аккумулятора
    Контроль текущего состояния аккумулятора по светодиодному индикатору
    Заряд аккумулятора от внутреннего источника питания
    Габаритные размеры с ручкой, ширина х глубина х высота 340 х 320 х 120 мм
    Масса 6,8 кг
    Температура окружающей среды От -30 до +40 °С
  • Комплект поставки ВКП-1

    Наименование Количество
    1 Приемник импульсов ВКП-П 1
    2 Накладной датчик  1
    3 Устройство зарядное 1
    4 Импульсный генератор ВКП-Г 1
    5 Кабель питания от сети переменного тока 220 В 1
    6 Устройство присоединительное 1
    7 Паспорт 1
    8 Руководство по эксплуатации 1
    9 Методика «Поиск повреждений подземных силовых кабелей» 1
