KSG 100 — система идентификации кабелей

Код товара: 24545

  • Назначение прибора KSG 100:

    Система идентификации кабелей KSG 100 является сложным прибором для идентификации (распознавания) одножильных или многожильных кабелей в пучке или скрутке кабелей. Новейшие технологические достижения и ориентированные на пользователя программные средства обеспечивают прибору KSG 100 уникальные преимущества. Данным прибором легко пользоваться.

    Новейшие программные алгоритмы выполняют многочисленные проверки, что обеспечивает максимальную надежность результатов измерений. К особенностям относятся, например, полностью автоматическая регулировка усиления, работа под управлением дружественного по отношению к пользователю меню, а также небольшие размеры KSG 100.

  • Особенности прибора KSG 100:

    • Прямой подвод сигналов к находящимся под напряжением кабелям, максимум 400 В, 50/60 Гц
    • Позволяет выбирать определенный кабель из одножильных или многожильных кабелей и линий
    • Чрезвычайно надежный сбор сигналов посредством 3- факторного анализа (Амплитуда – Время – Фаза, Amplitude-Time- Phase, ATP)
    • Надежное распознавание кабелей вплоть до сопротивления шлейфа 400 Ом
    • Индуктивный ввод сигнала посредством зажима токового трансформатора на находящихся под напряжением кабелях (AZ 10)
    • Прием сигналов посредством гибкого устройства связи (катушки Роговского)
    • Приемник эргономичной конструкции со встроенным графическим дисплеем
    • Полностью автоматическая регулировка усиления
    • Работа под управление дружественного по отношению к пользователю меню
    • Для работы приемника батарейки не требуются
    • Автоматическая синхронизация передатчика и приемника.
    Параметр Значения
    Ипульсный генератор (передатчик)
    Выходное напряжение 300 В (15 импульсов/мин)
    Выходной ток (в импульсе) 180 A (макс.)
    Сетевое питание 115/230 В, 50/60 Гц
    Индикация импульсной работы Посредством СИД и показа частоты текущего импульса
    Интервал рабочих температур От -10 до + 55 °С
    Энергопотребление 50 ВА
    Размеры футляра для переноски 455 х 165 х 365 мм
    Масса (включая футляр для переноски) приблизительно 5 кг
    Генератор встраивается в футляр для переноски
    Приемник импульсов
    Дисплей Графический ЖКД
    Чувствительность при прямом подсоеднении генератора (передатчика) 100 %; при 400-Ом сопротивлении шлейфа (i = 0,75 A)
    Чувствительность при индуктивном вводе сигнала 100 %; при сопротивлении шлейфа <6 Ом
    Электропитание Батарейки не требуются! Автоматический заряд.
    Время заряда 20 секунд
    Развязка по сигналу Гибкое устройство связи, Æ150 мм
    Интервал рабочих температур от -10 до + 55 °С
    Габаритные размеры 100 х 25 х 211 мм
    Масса приблизительно 361 г

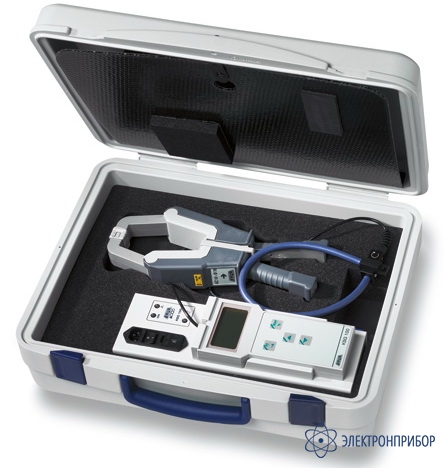

  • Комплект поставки KSG 100

    № Наименование Количество
    1. Передатчик KSG 100 1
    2. Приемник KSG 100 1
    3. Кейс для KSG 100 1
    4. Кабель соединительный с зажимами для прямой подачи сигнала 1
    5. Шнур сетевого питания 1
    6. Руководство по эксплуатации 1

    Дополнительная комплектация KSG 100:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Клещи индукционные AZ 10/D 70 для KSG100
    2. Клещи индукционные AZ 10/D 80
