PD Simulator — имитатор частичных разрядов в дефектах твердой изоляции высоковольтного оборудования

Сохранить в PDF Распечатать
  • Назначение имитатора PD Simulator:

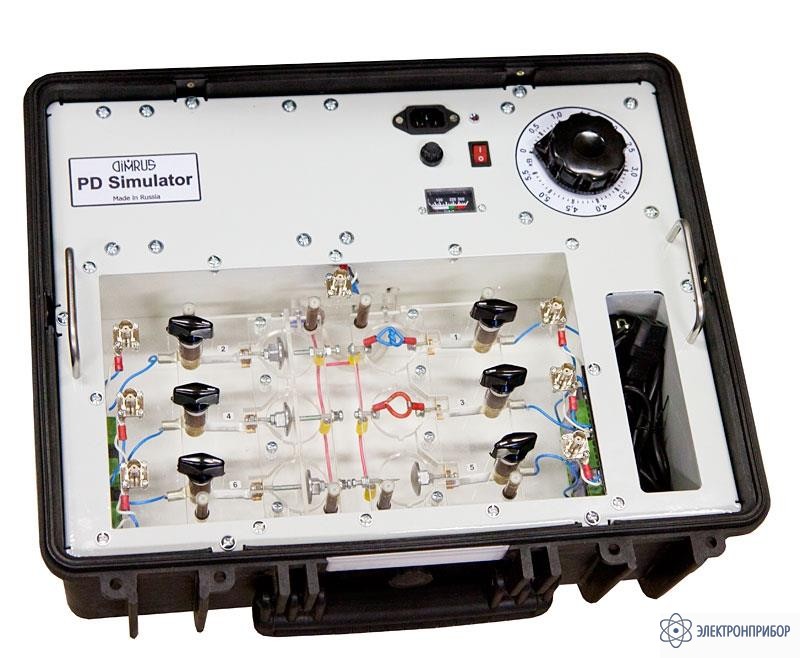

    Тестовый имитатор частичных разрядов в высоковольтной изоляции марки «PD Simulator», предназначен для проведения проверки работоспособности диагностической аппаратуры, используемой для регистрации и анализа частичных разрядов в твердой изоляции, возникающих при различных дефектах.

    Имитатор может быть использован при проведении практического обучения персонала энергетических предприятий основам диагностики дефектов изоляции высоковольтного электротехнического оборудования, а также для организации обучения студентов высших учебных заведений по специальности «Техника высоких напряжений» в курсах, связанных с изучением физических процессов в твердой изоляции.

    В составе имитатора «PD Simulator» реализованы физические модели 6 различных дефектов твердой изоляции:

    1. Частичные разряды внутри изоляции.
    2. Частичный разряд типа «плавающий потенциал».
    3. Поверхностный разряд с земляного потенциала.
    4. Поверхностный разряд с высоковольтного электрода.
    5. Коронный разряд с высоковольтного электрода.
    6. Поверхностный разряд с «земляного электрода».

    Дополнительно можно использовать сигнал синхронизации частичных разрядов с фазой питающего напряжения, имеющий амплитуду 4 В.

    Благодаря наличию прозрачной лицевой защитной панели все модели дефектов хорошо видны. Подключение прибора регистрации частичных разрядов или цифрового осциллографа к моделям дефектов производится при помощи стандартных BNC-разъемов.

    Каждая физическая модель дефекта в изоляции может быть подключена к встроенному внутрь имитатора источнику высокого напряжения при помощи разъединителя, управление которым осуществляется переключателями на лицевой панели имитатора. Это позволяет исследовать каждый дефект в изоляции отдельно или совместно, когда необходимо различать отдельные дефекты в общем высокочастотном фоне.

    Внутренний регулируемый источник высокого напряжения позволяет плавно изменять напряжение на моделях дефектов, анализировать процессы зажигания и погасания частичных разрядов.

    Имитатор дефектов в изоляции высоковольтного оборудования марки «PD Simulator» выполнен в прочном транспортном кейсе, что позволяет использовать его даже в полевых условиях.

  • Технические характеристики имитатора PD Simulator:

    Параметр Значения
    Напряжение, прикладываемое к моделям дефектов, кВ до 5,5
    Амплитуда частичных разрядов в моделях, В до 2
    Напряжение питание имитатора 220 В, 1 А
    Габаритные размеры имитатора ЧР, мм 475х415х215
    Вес имитатора, кг 20
