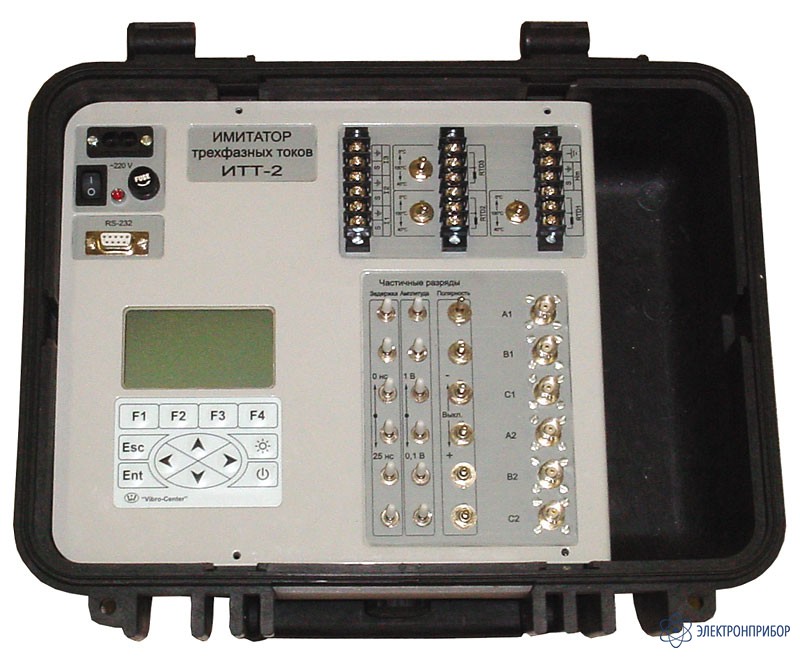

ИТТ-2 — имитатор трехфазных токов
Код товара: 39988-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
39902-08 до 08.02.2029
-
Производитель
Сертификаты
Описание имитатора тестовых сигналов марки - «ИТТ-2»:
Имитатор тестовых сигналов марки «ИТТ-2» обладает, по сравнению с «ИТТ-1», расширенным набором выходных сигналов, что позволяет использовать его для комплексного тестирования систем мониторинга и диагностики трансформаторного оборудования.
Как и имитатор «ИТТ-1» имитатор марки «ИТТ-2» выполнен в переносном варианте, в защитном транспортном кейсе. Это позволяет использовать его для тестирования и наладки систем мониторинга на месте установки. Отличие состоит в том, что имитатор этой марки требует наличия сетевого питания, его работа от внутреннего аккумулятора не предусмотрена.
При помощи имитатора марки «ИТТ-2» генерируются выходные сигналы следующих типов:
- 6 сигналов, пропорциональных токам проводимости изоляции вводов промышленной частоты. Эти токи соответствуют двум группам вводов трансформатора (ВН и СН или ВН и НН). В каждом наборе токи изоляции вводов фаз сдвинуты на 120 градусов относительно друг друга, и оба набора могут иметь взаимный сдвиг относительно друг друга.
- 6 сигналов частичных разрядов. Сигналы ЧР «подмешаны» к сигналам токов проводимости и полностью имитируют сигналы дефектных вводов трансформатора.
- 3 сигнала промышленной частоты, связанные с токами проводимости изоляции вводов, пропорциональные токам нагрузки трансформатора на трех разных фазах.
- 3 сигнала с датчиков температуры, имитирующие работу датчиков типа RTD, или платина 100.
- 1 сигнал с датчика влажности окружающего воздуха.
Все имитируемые сигналы могут быть изменены при помощи встроенного микропроцессора, управляемого при помощи пленочной клавиатуры и графического экрана, или при помощи специальных переключателей. Это значительно расширяет возможности практического применения имитатора марки «ИТТ-2». При помощи такого набора сигналов можно тестировать системы мониторинга силовых трансформаторов минимального и среднего уровней.
-
-
Технические характеристики имитатора тестовых сигналов марки - «ИТТ-2»:
Параметр Значение Количество групп трехфазных токов в приборе 2 Диапазон токов проводимости (mA) на нагрузке 50 Ом 0 - 100 Наличие встроенного генератора частичных разрядов Да Наличие дополнительных выходов сигналов ЧР - Наличие дополнительных тестовых сигналов Pt 100 – 4 шт.
Iн – 3 шт.
Hm – 1 шт.Напряжение питания, AC / DC, В 85 – 260 Габаритные размеры имитатора, мм 360 * 304 * 194 Вес имитатора, кг 5,0 -
Комплект поставки ИТТ-2
№ Наименование Количество 1 Имитатор тестовых сигналов марки «ИТТ-2» 1 -
Файлы для ИТТ-2
