IDS — симулятор сигналов от дефектов изоляции

Сохранить в PDF Распечатать
  • Описание симулятора сигналов от дефектов марки «IDS»:

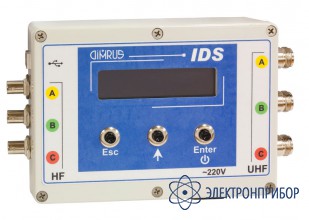

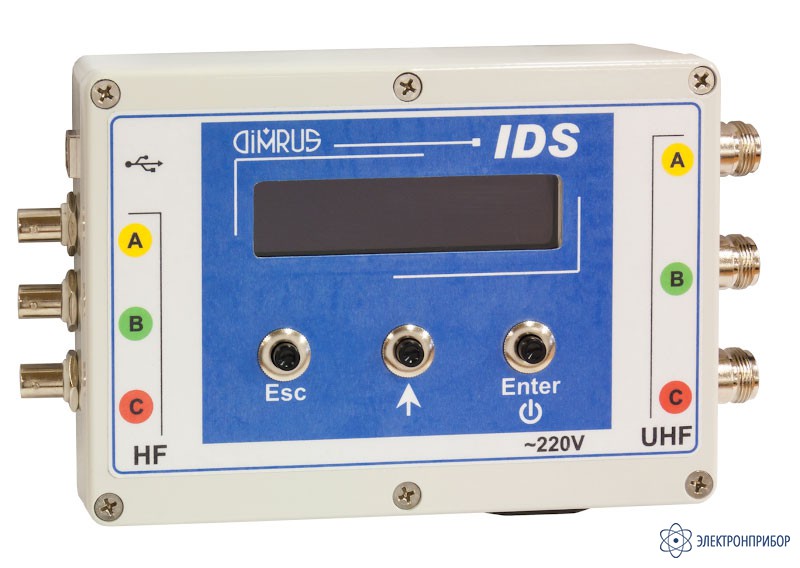

    Переносный прибор марки «IDS» (Insulation Defect Simulator – симулятор сигналов от дефектов в изоляции) предназначен для проверки систем диагностики дефектов в электротехническом оборудовании по частичным разрядам. В отличие от прибора «PD Simulator» прибор марки «IDS» симулирует дефекты не на физическом уровне, а на уровне электрических импульсных сигналов, которые получаются с условного датчика частичных разрядов.

    На физическом уровне симулятор «IDS» представляет собой условный трехфазный датчик частичных разрядов, установленный на контролируемом высоковольтном оборудовании. Для большей универсальности на разных выходах симулятора присутствуют импульсы от частичных разрядов в ВЧ, или СВЧ диапазонах частот, т. е. прибор симулирует сигналы с датчиков частичных разрядов типа «RFCT», или от СВЧ электромагнитных антенн.

    Прибор «IDS» одновременно симулирует наборы импульсов частичных разрядов для трех фаз, причем по каждой фазе импульсы могут генерироваться раздельно и независимо, что определяется заданной пользователем программой. Это позволяет проверять в диагностических приборах работу алгоритмов, разделяющих дефекты по разным фазам, и взаимное влияние процессов в одной фазе на другую.

    Достоинством симулятора марки «IDS» является то, что генерируемые им наборы высокочастотных импульсов представляются на стандартном PRPD распределении в виде образов определенных дефектов. При этом пользователь может использовать как стандартные образы дефектов, уже имеющиеся в базе прибора, так и создавать свои PRPD распределения генерируемых импульсов, симулирующие другие дефекты. Это позволяет дополнительно тестировать экспертные диагностические системы, например, систему «PD-Expert».

    В память прибора «IDS» можно также записать образы дефектов, зарегистрированные пользователем на реальном оборудовании. Для этого существует специальная подпрограмма, при помощи которой можно перегружать такие замеры из общей базы данных «iNVA», с которой работают все приборы фирмы «DIMRUS».

    С прибором поставляется программа, имеющая марку «Конфигуратор IDS», устанавливаемую на компьютере. Эта программа служит базой данных образов дефектов, и позволяет проводить настройку «IDS». Пользователь может изменять:

    • Количество импульсов в каждом из трех выходных каналах прибора.
    • Амплитуду генерируемых импульсов, которая будет иметь случайные отклонения в заданных размерах.
    • Фазу выходных импульсов относительно синусоиды промышленной сети. Для фазы могут задаваться случайные отклонения от заданного значения, в пределах определенного диапазона углов.
    • Задавать определенную нестабильность в повторении выходных высокочастотных импульсов в каждом периоде питающего напряжения.
    • Накладывать на генерируемые прибором импульсы помехи различного вида, как распределенные по фазе, так и сосредоточенные.

    В результате получаемые наборы импульсов в режиме реального времени с высокой точностью симулируют дефекты в изоляции высоковольтного оборудования. Это могут быть: корона, плавающий потенциал, внутренний разряд, поверхностный разряд и другие. В одном сигнале могут быть симулированы несколько дефектов разного вида и интенсивности, что необходимо для углубленной проверки систем диагностики.

    Прибор изготовлен в прочном металлическом корпусе, удобном для практического использования, как в лаборатории, так и при «полевых» испытаниях. Он не имеет встроенной батареи и питается от сети переменного тока 220В. Это сделано также и для того, чтобы в приборе была надежная «привязка» генерируемых импульсов к фазе питающего напряжения.

    Для связи с программой «Конфигуратор IDS», при загрузке образов новых и корректировки старых дефектов, используется стандартный USB кабель.

  • Комплект поставки IDS

    Наименование Количество
    1 Симулятор сигналов от дефектов марки «IDS» 1
