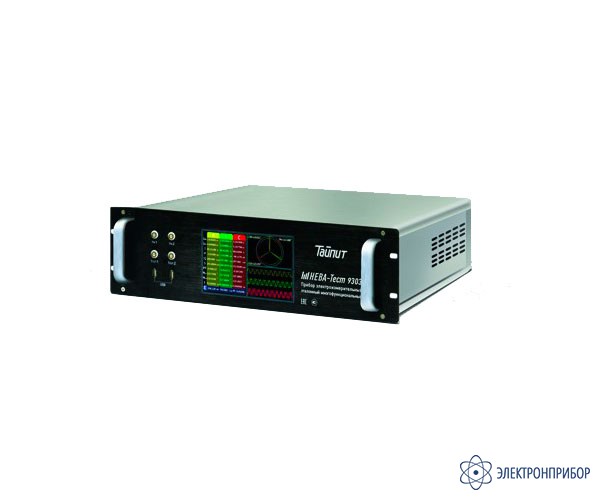

НЕВА-Тест 9303 — эталонный счетчик

Сохранить в PDF Распечатать
  • Назначение:

    Эталонный счетчик НЕВА-Тест 9303 может быть использован автономно, в сочетании с ПК, расширяющим его функциональные возможности, а также в составе специализированных и универсальных поверочных установок. Эталонный счетчик НЕВА-Тест 9303 рекомендован к применению в метрологических лабораториях крупных промышленных предприятиях, энергосистем и ЦСМ. Эталонный счетчик НЕВА-Тест 9303 является широкодиапазонным многофункциональным счетчиком электроэнергии класса точности 0,02 и предназначен для калибровки и поверки следующих эталонных и рабочих средств измерений электроэнергетических величин:

    • Однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
    • Однофазных и трехфазных ваттметров, варметров и из-мерительных преобразователей активной и реактивной мощности;
    • Фазометров и частотомеров;
    • Электроизмерительных приборов (вольтметров, амперметров) и измерительных преобразователей напряжения и тока в промышленной области частот;
    • Средств измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях.

    Особенности:

    • Импульсные входы и выходы имеют удобное для использования расположение на передней и задней панелях;
    • Расчет погрешности может проводиться одновременно по 4-м импульсным входам;
    • Значение постоянной импульсных выходов может быть установлено пользователем;
    • Сенсорный экран для управления, удобный и интуитивно понятный интерфейс;
    • Для управления могут использоваться внешние мышь и клавиатура;
    • Наличие портов связи RS-232, USB и Ethernet.
  • Метрологические характеристики:

    Параметр Диапазон Погрешность Количество диапазонов
    Фазное напряжение 10 ~ 600В1 ± 0,02 % Три диапазона 40В, 400В, 600В
    Ток 1mA ~ 120A ± 0,02 % Пять диапазонов 10mА, 100mА, 1А, 10А, 120А
    Гармоники тока и напряжения со 2 по 59 - -
    Частота 45 ~ 65 Гц ± 0,001 Гц -
    Активная, реактивная и полная мощность и энергия - ± 0,02 % -
    Фазовый угол От 0 о До 360 о ± 0,005 о -

    Технические характеристики:

    Параметр Значение
    Входная частота импульсных входов до 1 МГц
    Выходная частота импульсных выходов до 1 МГц (длительность импульса> 0.5мкs)
    Выходная постоянная: В автоматическом режиме частота выходных импульсов составляет 60 кГц на номинальных значениях
    Потребляемая мощность 50VА
    Габариты 482 × 139 × 496 мм
    Вес 11.5 кг

    Условия окружающей среды:

    Температура +15 °С - +40 °С
    Относительная влажность 40 % - 75 %
