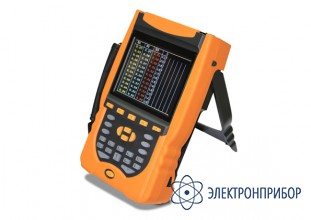

НЕВА-Тест 7202 — многофункциональный прибор энергетика однофазный

Сохранить в PDF Распечатать
  • Назначение прибора НЕВА-Тест 7202:

    Прибор энергетика Нева-Тест 7202 предназначен для поверки и калибровки однофазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей; измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности.

    Особенности прибора НЕВА-Тест 7202:

    • Поверка и калибровка однофазных счетчиков;
    • Проверка постоянной счетчиков электроэнергии;
    • Измерение тока с помощью встроенного ТТ или через токовые клещи;
    • Отображение формы сигнала по току и напряжению;
    • Отображение со 2-ой по 51-ю гармоник тока и напряжения;
    • Варианты питания: от встроенного аккумулятора, от внешнего источника питания, от измеряемой цепи напряжения;
    • Хранение, просмотр и передача данных измерений;
    • Обмен данными с ПК через USB flash disk, RS-232
    • Проверка накопления энергии;
    • Одновременное отображение формы волны тока и напряжения;
    • Измерение коэффициента трансформации ТТ в цепях низкого напряжения;
    • Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
    • Проверки работоспособности и правильности подключения электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации.
  • Технические характеристики прибора Нева-Тест 7202:

    Параметр Значение
    Активная мощность:
    Встроенные ТТ
    Токовые клещи

    ±0.1%
    ± 0.25%(5A, 20A) ± 0.5% (Другие)
    Реактивная мощность:
    Встроенные ТТ
    Токовые клещи

    ±0.25%
    ±0.5%
    Диапазон, V 20V-265
    Погрешность, % ±0.1
    Гармоники 2-51
    Диапазон:
    Встроенные ТТ
    Токовые клещи

    0.1A-20A
    5A,20A,100A,500A,1000A,2000A,3000A
    Погрешность:
    Встроенные ТТ
    Токовые клещи

    ±0.1%
    ±0.2%(5A, 20A),±0.5%(Другие)
    Гармоники 2-51
    Диапазон 0-360°
    Погрешность ± 0.1°
    Диапазон, Hz 45Hz-65Hz
    Погрешность, Hz ±0.05
    Диапазон, A 10
    Выходная мощность, VA 20
    Высокочастотный выход (CH), Имп/Квт 3.6 х 10
    Низкочастотный выход (CL ), Имп/Квт 3.6 х 10
    Количество каналов 2
    Максимальная частота, Hz 100
    Варианты питания: - Встроенный аккумулятор
    - Внешний источник питания
    - Питание от измеряемой сети
    Габариты, не более, мм 155×250×60
    Вес, не более, кг 1,5
