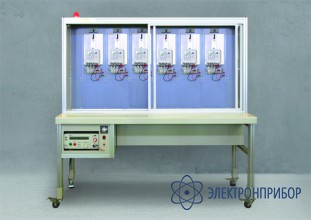

НЕВА-Тест 6321 — установка для проверки изоляции электросчетчиков

Сохранить в PDF Распечатать
  • Назначение:

    Метрологические характеристики установок определяются метрологическими характеристиками прибора для проверки параметров электрической безопасности. В установках типа НЕВА-Тест используются приборы серии GPT/GPI-700A. В установках типа НЕВА-Тест М используются приборы серии CS267. Установки для проверки изоляции предназначены для проведения в производственных условиях и в условиях электротехнической лаборатории испытания изоляции на пробой переменным и постоянным напряжением счетчиков электрической энергии и других электротехнических изделий.

    Особенности:

    Установки выпускаются в различных конструктивных вариантах в зависимости от:

    • Типа устройств навески: для трехфазных счетчиков;
    • Количества устройств навески для подключения проверяемых счетчиков.

    Установка позволяет проводить испытания как в ручном, так и в автоматическом режиме — окончание испытания по окончанию заданного времени. Электропитание установок осуществляется от сети переменного тока (220 ± 10 %) В, (50 ± 2) Гц, при коэффициенте несинусоидальности не более 5%. Установки позволяют проводить испытания одновременно всех установленных на устройствах навески счетчиков электрической энергии (количество устройств навески определяется типом установки) как в ручном, так и в автоматическом режиме. Установки могут комплектоваться либо механическим экраном — защитными шторками, либо электронным экраном — оптическим защита. Защитные шторки блокируют подачу напряжения питания на прибор для проверки параметров электрической безопасности в открытом состоянии. Таким образом, высокое напряжение может быть подано на поверяемые счетчики только при закрытых шторках.

  • Технические характеристики:

    Генератор испытательного напряжения:

    Входное напряжение переменного тока: 220V ± 10%
    Выходное напряжение переменного тока:           0 ~ 5 кВ
    Частота выходного напряжения             50 Гц
    Отклонение выходного напряжения:     ± 5%
    Максимальная выходная мощность: 500 ВА
    Максимальный ток утечки:      100 mA
    Время испытаний:                       0 ~ 99 сек
    Точность отсчёта времени испытаний: ± 5%

    Испытательный стенд:

    Кол-во мест подключения трёхфазных счетчиков: 0 ~ 6
    Максимальная потребляемая мощность: 500 ВА
    Ток утечки на каждом месте подключения счетчика: не более 5 мА ± 5%
    Несинусоидальность выходного напряжения: не более 5%
    Сопротивление изоляции между цепями  напряжения, тока и землёй: более 10 МΩ
    Отклонение выходного напряжения: не более ± 2%

    Условия эксплуатации:

    Температура 0 ~ 45 ℃,
    Относительная влажность:                             до 85%
    Габаритные размеры: 1800х700х1600 мм

    Диапазон испытуемого напряжения, кВ Диапазон испытуемого тока утечки, мА Диапазон предустановки экстренного срабатывания аварии для переменного тока, мА Диапазон времени испытания Емкость преобразователя
    AC:
    0.50 ~ 5.00
    ± (5% +3 ед.)
    AC:
    0.300 ~ 2.000
    2.00 ~ 20.00
    20.00 ~ 100.0
    ± (5% +3 ед.)
    AC:
    0.300 ~ 2.000
    2.00 ~ 20.00
    20.00 ~ 100.0
    ± (5% +3 ед.)
    1~99 сек ± 1%
    (непрерывно)
    500 В·А
