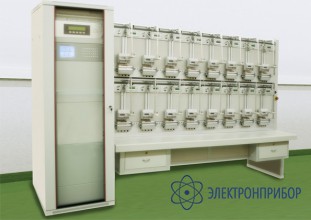

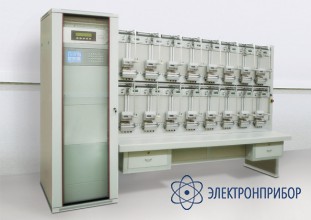

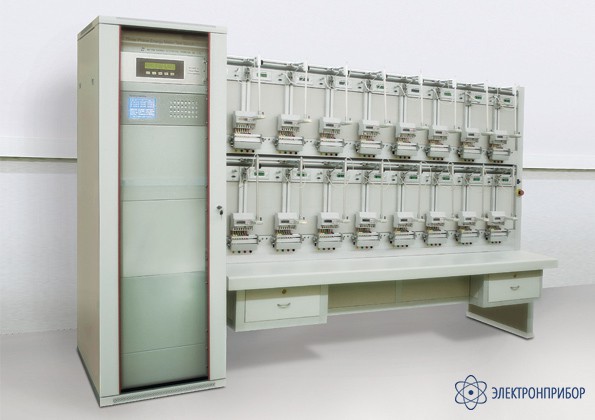

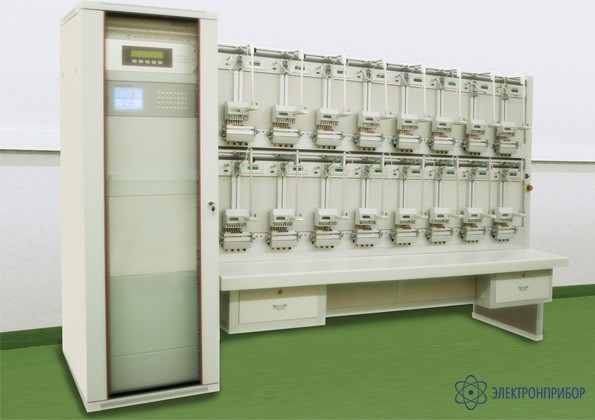

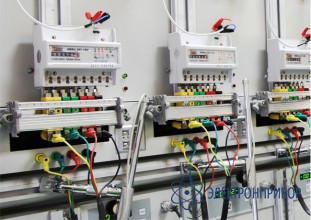

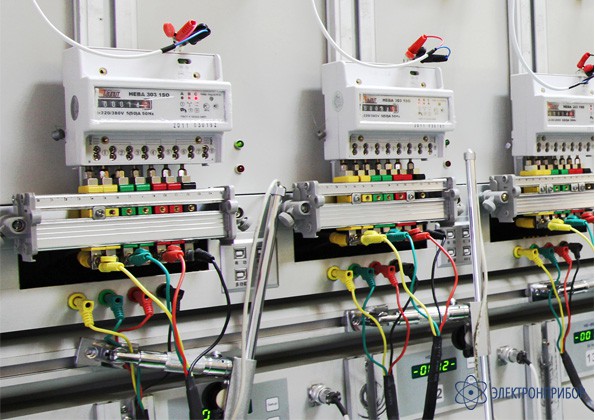

НЕВА-Тест 6303 — установка поверочная трехфазная

Сохранить в PDF Распечатать
  • Назначение:

    Установка предназначена для регулировки и поверки трехфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии класса точности 0,2S при измерении активной энергии и класса точности 0,5S при измерении реактивной энергии и менее точных. Поверка счетчиков может проводиться как в автоматическом, так и в ручном режимах.

    Особенности:

    На стенде можно проводить такие операции, как:

    • Самонагрев,
    • Проверка стартового тока,
    • Испытание без нагрузки (самоход),
    • Проверку погрешности (класса точности),
    • Проверку правильности учета,
    • Спытание влияющих величин (обратной фазы, дисбаланса напряжения, гармонической волны и т.п.),
    • Проверку стабильности измерения.

    Для усиления напряжения и тока на выходе стенда применяется PWM (широтно-импульсный модулятор), который обеспечивает высокую эффективность (коэффициент полезного действия составляет > 85%) и снижает нагревания. PWM имеет функции проверки сбоев, предустановки, предупреждения и защиты. В измерительном генераторе применяются последние цифровые технологии по управлению синусоидальными гармоническими волнами частоты, амплитуды и регулирования фазы. Измерительный генератор может несколько раз увеличить (от 2-21 раз) первичную гармонику синусоидальной волны и вызывать субгармонические волны, в том числе и избыточные субгармонические волны. На стенде применяется процессорная система определения погрешности счетчика, к которой счетчик подключается по способу связи RS485. На стенде одновременно можно проводить испытания счетчиков с разной константой (постоянной счетчика) идентичной модификации. На испытательный стенд можно установить сканирующие (измерительные) головки с 3-спекторной регулировкой диапазона. Стенд может принимать сигналы как со счетчиков с дисковым учетом измерения, так и со счетчиков с цифровым LED импульсным измерением. Испытательный стенд имеет автоматическую поисковую функцию обнаружения «черной метки», которая может определить её без нагрузочных и пусковых испытаний. Для автоматического испытания различных счетчиков, на стенде применяется программа испытаний, совмещенная с операционными системами WINDOWS98/2000/XP.

  • Технические характеристики:

    Параметр Значение
    Диапазон регулирования тока 3×(0,001…120) A
    Диапазон регулирования напряжения (Uном =3х220 В) 3×(1…300) В
    Выходная мощность, на фазу:
    В цепи тока
    В цепи напряжения

    1500 В•А
    800 В•А
    Несинусоидальность сигналов тока и напряжения при максимальной нагрузке, не более 0,5 %
    Диапазон регулирования фазы
    Точность установки угла сдвига фаз
    0…360 град
    ±0,1 град
    Диапазон регулирования частоты
    Точность установки частоты
    45-65 Гц
    0,01 Гц
    Задаваемые гармоники 2…21
    Погрешность установки:
    -Тока
    -Напряжения

    ± 0,5 %
    ± 0,5 %
    Нестабильность установленных значений за 120 с:
    -Тока
    -Напряжения
    -Мощности

    ± 0,05 %
    ± 0,05 %
    ± 0,05 %
    Коэффициент нелинейных искажений при максимальной нагрузке:
    -По цепям напряжения (от 0,8 до 1,15 Uном)
    -По цепям тока (от 0,05 Iном до Iмакс)
    не более ± 0,5 %
    не более ± 0,5 %
    Максимальная выходная мощность:
    -По цепи напряжения
    -По цепи тока

    3×800 В•А
    3×1500 В•А
    Класс точности трансформаторов тока HS-9503B при cosφ = 0.5C-1-0.5L, в диапазоне токов 3х(0,1…120) A, не более 0,01 %
    Выходная мощность трансформаторов тока 60 В•А
    Пределы допускаемой относительной погрешности образцового счётчика HY-5303C, в диапазоне напряжений 3×(40…480)В токов 3×(0,01…120)A
    При измерении активной энергии, не более
    При измерении реактивной энергии, не более
    0,05 - 0,1
    ± 0,05 - ± 0,1
    ± 0,1 - ± 0,2
    Количество одновременно проверяемых счетчиков 1…16 шт.
    Диапазон рабочих температур 20 ± 5 ºС
    Напряжение питающей сети 3×220/240 ± 15% В
    Частоты питающей сети 50 или 60 Гц
    Потребляемая мощность, не более 3×3000 В∙А
    Габариты стойки (длина; ширина; высота) 2200х600х1920
    Габариты шкафа (длина; ширина; высота) 600х800х1920
