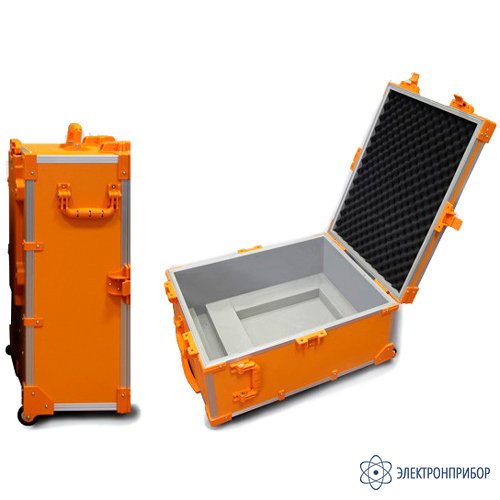

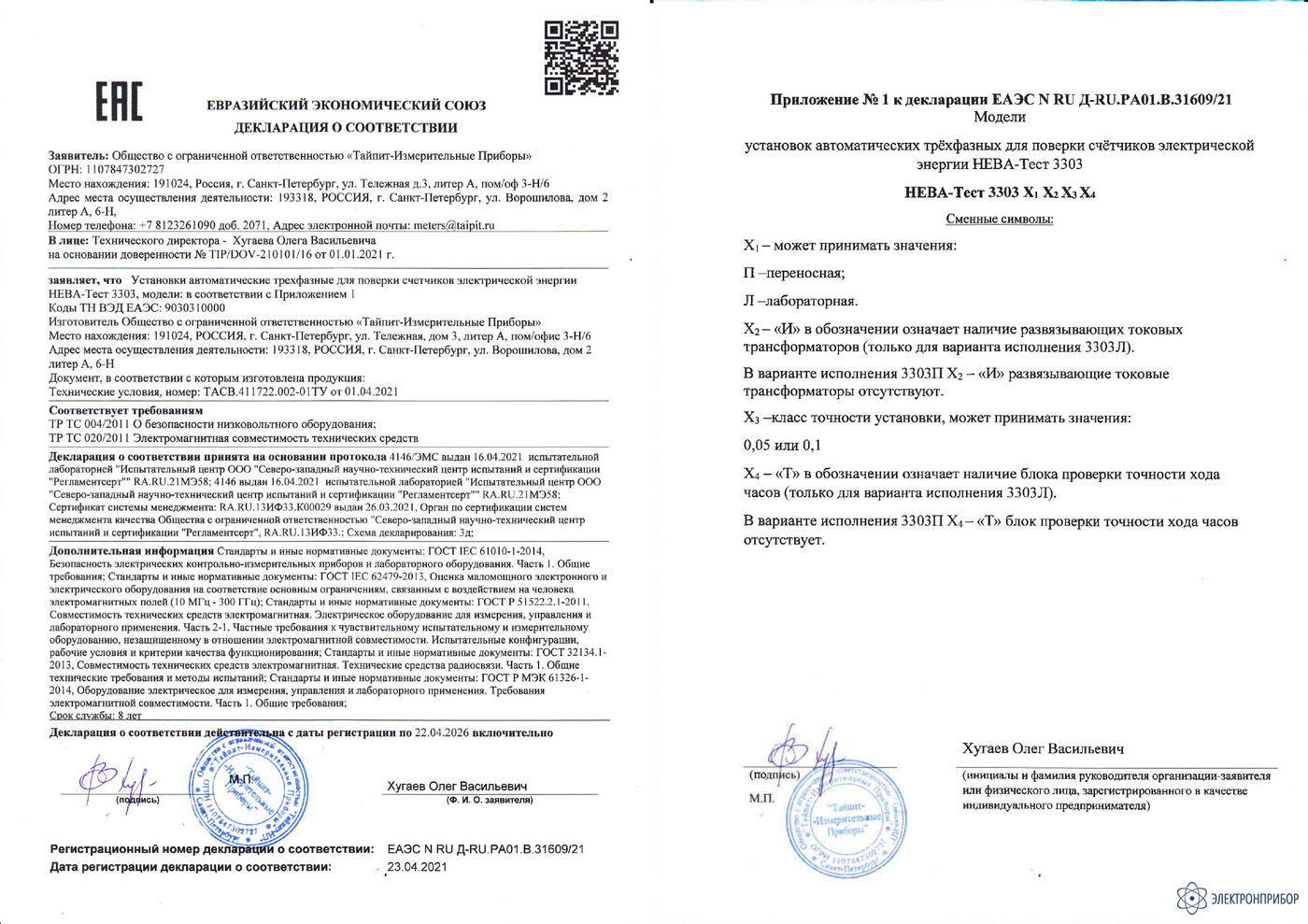

НЕВА-ТЕСТ 3303П — переносная поверочная установка

Сохранить в PDF Распечатать
  • Назначение:

    • Однофазных и трехфазных трансформаторных счетчиков электрической энергии кл. точности 0,2S и менее точных;
    • Однофазных и трехфазных ваттметров, варметров, энергетических фазометров, частотомеров;
    • Вольтметров, амперметров.

    Особенности:

    • Установка позволяет проводить следующие испытания счётчиков:
      • Определение относительной погрешности;
      • Определение стандартного отклонения (S) при определении погрешности;
      • Проверка отсутствия самохода;
      • Проверка стартового тока;
      • Проверка постоянной счётчика;
      • Проверка счётного механизма;
      • Определение погрешностей при смене чередования фаз;
      • Определение дополнительных погрешностей при изменении напряжения и частоты сети;
      • Определение дополнительных погрешностей при наличии гармоник в цепях тока и напряжения;
      • Определение дополнительных погрешностей при несимметрии нагрузки;
      • Определение дополнительных погрешностей при небалансе фазных напряжений.
    • Установка представляет собой единый блок из источника фиктивной мощности с диапазоном регулирования тока от0,01 до 300 V диапазоном регулирования тока, от 0,01 до 120 А и встроенного эталонного счётчика кл. т.0,05 или 0,1.
    • В комплект установки входит комплекс подвесной стойки счётчиков изготовленный из алюминия. Три сканирующие фотоголовки с 3-спекторной регулировкой диапазона. Стенд может принимать сигналы как со счетчиков с дисковым учетом измерения, так и со счетчиков с цифровым LED импульсным измерением. А также одна «накидная» фотоголовка.
    • Установка позволяет одновременно поверять до 3-х счётчиков.
    • ПО позволяет осуществлять управление работой установки с персонального компьютера, обеспечивающего сохранение результатов поверки в базах данных с возможностью формирования результатов поверки в виде протоколов. ПО позволяет пользователю самостоятельно формировать вид протокола поверки.
  • Технические характеристики:

    Общие данные:

    Параметр Значение
    Напряжение питания, V 220 ± 20%
    Частота питающей сети, Hz 47…63
    Потребляемая мощность не более VA 600
    Габаритные размеры, mm 485 x 200 x 600
    Масса, кг 35
    Диапазон рабочих температур, °C +10 … +40
    Степень защиты по ГОСТ 14254 – 96 IP51

    Источник напряжения:

    Наименование Количество
    Диапазон регулирования напряжений фазных/линейных, V 3х3/5,1…3х480/831
    Максимальная выходная мощность, VA 3х50
    Дискретность регулирования напряжения, V 0,01
    Точность установленного значения, % 0.5
    Коэффициент несинусоидальности не более, % 1
    Стабильность установленных значений, % 0.03 (30 min)/0.1(1h)
    Частотный диапазон 40 … 1500 Hz

    Источник тока:

    Наименование Количество
    Диапазон регулирования токов, А 3 x 0,01 … 3 x 120
    Максимальная выходная мощность, VA 3х100
    Дискретность регулирования тока, А 0,01
    Точность установленного значения, % 0.5
    Коэффициент несинусоидальности не более, % 1
    Стабильность установленных значений, % 0.03(30 min)/0.1(1h)
    Частотный диапазон 40 … 1500 Hz

    Фазный угол:

    Наименование Количество
    Диапазон регулирования фазового сдвига, ° -180.0 … +180.0
    Дискретность регулирования фазового сдвига, ° 0,01

    Частота:

    Наименование Количество
    Диапазон регулирования частоты основной гармоники, Hz 45 … 65
    Дискретность регулирования частоты, Hz 0,01

    Погрешность измерения активной энергии, %:

    Наименование Количество
    В диапазоне напряжений:
    30 V … 480V
    5 V … 30 V

    0.05
    0.1%
    В диапазоне токов:
    40 mA … 120A
    1mA … 40 mA

    0.05%
    0.1%
