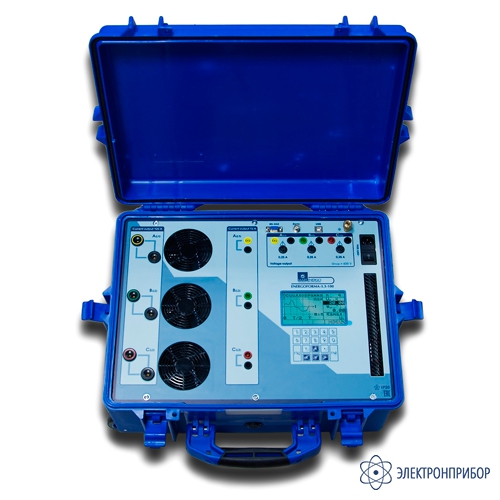

Энергоформа 3.3-100 — источник переменного тока и напряжения трехфазный программируемый

Код товара: 47526

  • Сертификаты

    Назначение источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-100:

    Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-100 предназначен для формирования трехфазной или однофазной системы токов и напряжений, фиктивной мощности в соответствии с программируемой цифровой моделью сигнала.

     Источник Энергоформа 3.3-100 применяется при поверке средств измерений:

    • счетчиков электроэнергии всех типов;
    • анализаторов ПКЭ в соответствии с ГОСТ 30804.4.30-2013 и ГОСТ 30804.4.7-2013;
    • измерительных преобразователей электроэнергетических величин;
    • электроизмерительных приборов (U, I, cos φ, P, R, S, THD, F).

    Особенности источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-100:

    Источник Энергоформа 3.3-100 генерирует:

    1. Стандартные сигналы. Синусоидальный симметричный трехфазный сигнал (междуфазные углы 120°, коэффициент нелинейных искажений не более 1 %, изменение значения не более ±0,03 %/мин). В этом режиме задаются:

    • частота первой гармоники (от 42,50 до 70,00 Гц с шагом 0,01 Гц);
    • значения фазовых сдвигов между токами и напряжениями для всех фаз (от –179,99° до +180,00° с шагом 0,01°);
    • значения напряжений (от 1 мВ до 264 В с шагом 1 мВ);
    • значения токов (от 0,001 А до 10,9 А с шагом 0,1 мА и от 11 до 120 А с шагом 1 мА).

    2. Специальные сигналы произвольной формы. Диапазоны значений совпадают с диапазонами стандартного сигнала.

    Для каждой фазы параметры задаются отдельно:

    • число гармоник (интергармоник) 50;
    • среднеквадратическое значение спектральной составляющей напряжения (тока);
    • угол фазового сдвига между первой гармоникой тока (напряжения) и гармоникой (интергармоникой);
    • параметры провалов и перенапряжений.

    Максимальная выходная мощность на каждую фазу тока не менее:

    • 180 В·А – при значении силы выходного тока от 11 до 120 А;
    • 5 В·А – при значении силы выходного тока от 0,001 А до 10,9 А.

    Максимальная выходная мощность на каждую фазу напряжения - не менее 10 В·А.

    Источник «Энергоформа-3.3-100» входит в состав передвижных поверочных лабораторий ЛВМ, установок УППУ-МЭ-П.

    В автоматизированном режиме источник эксплуатируется совместно с эталонными приборами Энергомонитор 3.3Т1-C и Энергомонитор 3.1КМ-П-02/-05, а также в комплексе МЭ-Сервис-П.

  • Технические характеристики источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-100:

    Параметр Диапазон Дискретность установки Пределы допускаемых отклонений установленных значений
    Действующее значение первой гармоники напряжения (U1) 6 ... 264 В 0,01 В Относительная: 1 % *
    0 ... 5,9 В 1 мВ -
    Действующее значение первой гармоники тока (I1) 0,001 ... 0,1 А 0,1 мА Относительная: 2 %
    0,1 ... 100 ** А 1 мА Относительная: 1 % *
    Частота первой гармоники переменного тока (f1) 45,0 ... 70 Гц 0,01 Гц Абсолютная: ±0,01
    Фазовый угол между:
    - напряжениями первой гармоники разных фаз,
    - током и напряжением первой гармоники одной фазы    		 –179,99° ... +180° 0,01° Абсолютная: ±2°
    Выходная мощность источника напряжения (на нагрузке 4,8 кОм) 10 В·А - -
    Выходная мощность на 1 фазу тока:
    - при токе до 10 А, R н = 0,05 Ом
    - при токе до 120 А, R н = 0,012 Ом
    5 В·А
    150 В·А    		 - -
    Спектральный состав сигналов напряжения и тока:
    - гармоники
    - интергармоники
    2 ... 50
    0,5; 1,5; ..., 49,5; 50,5    		 - -
    Среднеквадратическое значение спектральной составляющей напряжения и тока, % от U1 или I1:
    - для гармоник со 2-й по 19-ю
    - для гармоник с 20-й по 50-ю
    - для интергармоник (от 0,5 до 50,5)

    0 ... 100
    0 ... 50
    0 ... 15
    0,01    		 -
    Фазовый угол между:
    - напряжением первой и n-й гармоник (интергармоник) одной фазы
    - током первой и n-й гармоник (интергармоник) одной фазы    		 –179,99° ... +180° 0,01° -
    Количество провалов или перенапряжений от 0 до 100 000 1 -
    Длительность провала или перенапряжения (t) (f1 = (50 ± 1) Гц) от 0 до 600 с 1 мс Абсолютная: ±0,002
    Период между возникновением провалов или перенапряжений (T; T ≥ t ) (f1 = (50 ± 1) Гц) от 0 до 600 с 1 мс Абсолютная: ±0,002
    Среднеквадратическое значение напряжения при провале напряжения (Umin), % от U1 (f1 = (50 ± 1) Гц) от 0 до 9,99 0,01 -
    от 10 до 29,99 Относительная: ±1,5 %
    от 30 до 100 Относительная: ±1 %
    Среднеквадратическое значение напряжения при перенапряжении (Umax), % от U1 (f1 = (50 ± 1) Гц) от 100 до 200 0,01 Относительная: ±0,5 %
    Параметр Значение
    Рабочие условия эксплуатации
    Температура окружающего воздуха от 10 до 35 °С
    Относительная влажность воздуха до 80 % при 25 °С
    Атмосферное давление от 70 до 106,7 кПа
    Общие характеристики
    Электропитание 220 ± 22 В, 50 ± 0,1 Гц
    Потребляемая мощность не более 1000 ВА
    Габаритные размеры (длина × ширина × высота) не более 564 × 423 × 250 мм
    Масса не более 20 кг

    * Искажения тока и напряжения не более 1 %.
    ** Допускается 120 А до 3 мин.

  • Комплект поставки Энергоформа 3.3-100

    № Наименование Количество
    1 Источник Энергоформа 3.3-100 1
    2 Кабель питания 1
    3 Кабель для связи по интерфейсу RS-232 1
    4 Программное обеспечение «Энергоформа» (CD или Flesh) 1
    5 Комплект кабелей измерительных (цвета – зеленый, желтый, синий и красный) 1
    6 Комплект кабелей для подключения к выходам тока (12 А) 3
    7 Кабель токовый внешний (120 А) 6
    8 Переходник USB-4COM 1
    9 Инструкция по эксплуатации 1
    10 Паспорт 1
    11 Руководство по эксплуатации 1
    12 Упаковка 1
