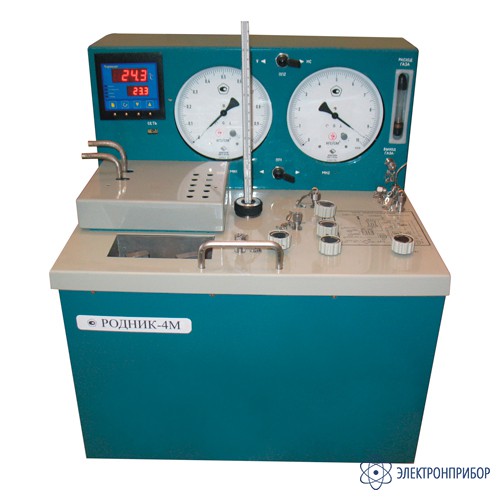

РОДНИК-4М — генератор влажного газа

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      48286-11

    • Производитель

      Ангарское ОКБА

    Особенности генератора влажного газа РОДНИК-4М:

    Предназначен для градуировки и поверки гигрометров погружного и проточного типов на предприятиях, эксплуатирующих гигрометры, и в поверочных лабораториях. Генератор представляет собой лабораторное стационарное непрерывнодействующее динамическое устройство для получения парогазовой смеси с заданной влажностью.

    Принцип действия генератора основан на методе двух давлений. Генератор относится к рабочим эталонам первого разряда по ГОСТ 8.547-2009.

    Генератор применяется в государственных и ведомственных поверочных (калибровочных) лабораториях, а также при проведении научно-исследовательских работ, связанных с получением парогазовых смесей с заданной влажностью.

    Особенности генератора влажного газа РОДНИК-4М:

    • возможность поверки и калибровки:
      • гигрометров абсолютной и относительной влажности в диапазонах от микро- до макроконцентраций
      • погружных и проточных преобразователей влажности
    • простота и удобство при эксплуатации и обслуживании
    • высокая производительность при проведении поверки
    • возможность быстрого получения газа с необходимым значением влажности
  • Технические характеристики генератора влажного газа РОДНИК-4М:

    Параметр Значение
    Диапазоны, воспроизводимые генератором:
    относительной влажности парогазовой смеси при температуре от +7 до +80°С
    объемной доли влаги парогазовой смеси

    10...98%
    10...460000 млн -1
    Пределы допускаемой абсолютной погрешности генератора при воспроизведении относительной
    влажности парогазовой смеси
    ±1%
    Пределы допускаемой относительной погрешности генератора при воспроизведении
    объемной доли влаги парогазовой смеси:
    в диапазоне 10...1000 млн -1
    в диапазоне 1700...460000 млн -1


    ±2,5%
    ±1,5%
    Температура окружающего воздуха от +15 до +25°С
    Потребляемая мощность, не более 1,2 кВт
    Средняя наработка на отказ, не менее 10000 ч
    Средний срок службы, не менее 8 лет
    Габаритные размеры 550×480×410 мм
    Масса, не более 40 кг
  • Комплект поставки РОДНИК-4М

    Наименование Количество
    1 Генератор влажного газа РОДНИК-4М 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Паспорт 1
    Комплект запасных частей 5К4.070.160:
    5 Ремень приводной 1
    6 Прокладка 5К8.684.433 6
    7 Прокладка 5К8.684.433-01 2
    8 Кольцо уплотнительное 2
    9 Прокладка Н5К8.683.622-14 2
    10 Кольцо 009-012-19-2-6 ГОСТ 9833-73 4
    11 Вставка плавкая ВП1-1-5А АГО.481.303 ТУ 4
    Комплект принадлежностей 5К4.072.078:
    12 Камера 1
    13 Термометр ТЛ4 No 2 ТУ25-2021.003-88 1
    14 Термометр ТЛ4 No 3 ТУ25-2021.003-88 1
    15 Гигрометр БАЙКАЛ-5Ц исп.2 1
    Комплект монтажных частей 5К4.075.083:
    16 Трубка длиной 1000 мм 4
    17 Кабель СЕТЬ 1
