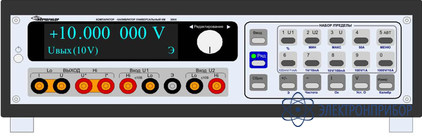

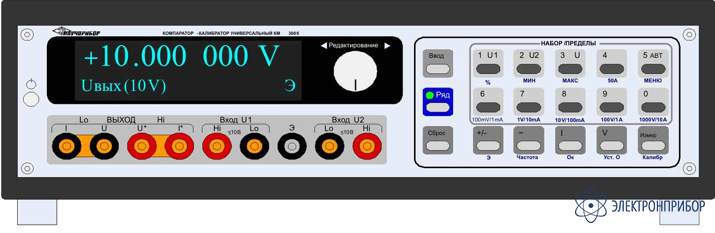

КМ300Р — калибратор-компаратор универсальный

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      54727-13

    • Производитель

      Прочие

    Назначение калибратора-компаратора универсального КМ300P

    КМ300P – базовый, системообразующий прибор выполняющий следующие функции:

    • компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;
    • измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;
    • воспроизведение напряжения постоянного тока.
  • Технические характеристики калибратора-компаратора универсального КМ300P

    Предел допускаемой основной погрешности компарирования напряжения постоянного тока (нелинейность):
    Предел, Uп Предел допускаемой основной погрешности, ± (% от U + % от Uп)
    1 год, (Тк ±1)°С
    «10V» 0,0001 + 0,00001
    «1V» 0,0001 + 0,00001
    «100mV» 0,0002 + 0,00004
    Предел допускаемой основной погрешности измерения напряжения постоянного тока:
    Предел, Uп Предел допускаемой основной погрешности,± (% от U + % от Uп) 1)
    24 часа, (Тк ±1) °С 3 месяца, (Тк ± 1) °С 1 год, (Тк ± 1) °С 1 год, (Тк ± 5) °С
    «100mV» 0,0005 + 0,00004 0,0009 + 0,00004 0,0011 + 0,00004 0,0013 + 0,00004
    «1V» 0,00025 + 0,000015 0,00065 + 0,000015 0,00085 + 0,000015 0,001 + 0,000015
    «10V» 0,0001 + 0,00001 0,0005 + 0,00001 0,0007 + 0,00001 0,00085 + 0,00001
    «100V» 2) 0,001 + 0,0005 0,0015 + 0,0005 0,0025 + 0,0005 0,0035 + 0,001
    «1000V» 2) 0,0015 + 0,0005 0,0025 + 0,0005 0,003 + 0,0005 0,004 + 0,001
    Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока:
    Предел, Uп Предел допускаемой основной погрешности, ± (% от U + % от Uп) 1)
    24 часа, (Тк ± 1) °С 3 месяца, (Тк ± 1) °С 1 год, (Тк ± 1) °С 1 год, (Тк ± 5)°С
    «100mV» 0,0005 + 0,00004 0,0009 + 0,00004 0,0011 + 0,00004 0,0013 + 0,00004
    «1V» 0,00025 + 0,000015 0,00065 + 0,000015 0,00085+ 0,000015 0,001 + 0,000015
    «10V» 0,0001 + 0,00001 0,0005 + 0,00001 0,0007 + 0,00001 0,00085 + 0,00001
    «100V»2) 0,001 + 0,0005 0,0015 + 0,0005 0,0025 + 0,0005 0,0035 + 0,001
    «1000V»2) 0,0015 + 0,0005 0,0025 + 0,0005 0,003 + 0,0005 0,004 + 0,001
    Предел допускаемой основной погрешности воспроизведения напряжения переменного тока:
    Предел, Uп(диапазон U) Частотный диапазон, Гц Предел допускаемой основной погрешности
    за 1 год,± (% от U + % от Uп) 1)
    (Тк ± 1) °С (Тк ± 5) °С
    «100mV» 10 - 1000 0,02 + 0,005 0,03 + 0,005
    «1V» 10 - 1000 0,015 + 0,005 0,02 + 0,005
    «10V» 10 - 1000 0,015 + 0,005 0,02 + 0,005
    «100V» 10 - 1000 0,025 + 0,005 0,035 + 0,005
    «700V» 10 - 1000 0,03 + 0,005 0,04 + 0,005
    Предел допускаемой основной погрешности и выходные параметры воспроизведения силы постоянного тока:
    Предел, Iп Предел допускаемой основной погрешности,
    за 1 год ±(% от I + % от Iп)
    Допустимое сопротивление на нагрузке, Ом Выходное сопротивление, не менее
    (Тк ± 1) °С (Тк ± 5) °С
    «1mА» 0,0025+0,0005 0,0035+0,0005 до 2000 1 ГОм
    «10mА» 0,0025+0,0005 0,0035+0,0005 до 200 100 МОм
    «100mА» 0,0025+0,0005 0,0035+0,0005 до 20 10 МОм
    «1А» 0,005+0,001 0,007+0,001 до 1 0,5 МОм
    «10А» 0,008+0,002 0,012+0,002 до 0,1 20 кОм
    «50А» 1) 0,035+0,004 0,05+0,004 до 0,02 2 кОм
    Предел допускаемой основной погрешности компарирования сопротивлений:
    Образцовый резистор, Rn,Ом Измеряемый резистор, Rx,Ом Устанавливаемый ток, А (напряжение, В) Мощность рассеивания на резисторах, мВт Предел компарирования Предел допускаемой основной погрешности компарирования, %
    0,001 0,0001 10 10 «100mV» 0,005
    3 1 0,015
    0,001 0,001 10 100 «100mV» 0,0006
    7 50 0,00076
    5 25 0,001
    3 9 0,0015
    1 1 0,004
    0,01 0,01 10 1000 «100mV» 0,00024
    7 500 0,00026
    5 250 0,00028
    3 90 0,00033
    1 10 0,0006
    0,5 2,5 0,001
    0,1 0,1 3 900 «1V» 0,00013
    1 100 «100mV» 0,00024
    0,7 50 0,00026
    0,5 25 0,00028
    0,3 9 0,00033
    0,1 1 0,0006
    1 1 1 1000 «1V» 0,0001
    0,7 500 0,00011
    0,5 250 0,00012
    0,3 90 0,00013
    0,1 10 «100mV» 0,00024
    0,07 5 0,00026
    0,01 0,1 0,0006
    10 10 0,1 100 «1V» 0,0001
    0,07 50 0,00011
    0,05 25 0,00012
    0,03 9 0,00013
    0,01 1 «100mV» 0,00024
    100 100 0,01 10 «1V» 0,0001
    0,007 5 0,00011
    0,005 3 0,00012
    0,001 0,1 «100mV» 0,00024
    1000 1000 0,001 1 «1V» 0,00011
    (2) 1 0,00011
    (10) 25 «10V» 0,00012
    1·104 1·104 (20) 10 «10V» 0,00011
    (10) 3 0,00012
    1·105 1·105 (20) 1 «10V» 0,00011
    1·104 (10) 0,9 0,0003
    1·104 1·106

    (10) 0,1 «10V» 0,0011
    1·104 1·107

    (10) 0,01 0,01
  • Комплект поставки КМ300Р

    Наименование Количество
    Калибратор-компаратор универсальный КМ300КТ 1
    Кабель К1 2
    Перемычка медная 4
    Наконечник 8ИУСН.585.300-000 4
    Наконечник 8ИУСН.585.300-010 2 1
    Кабель USB A-B 1
    Разъем DB9F 1
    Шнур соединительный 1
