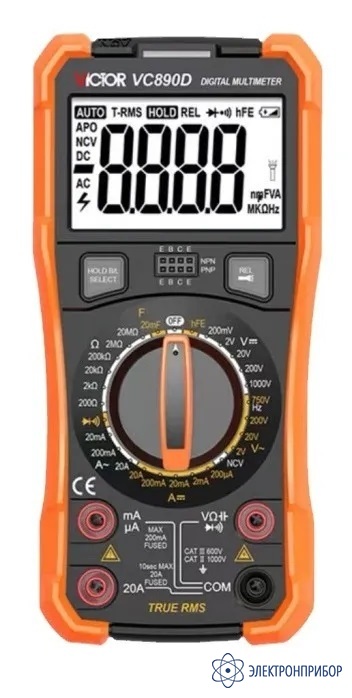

Victor VC890D — мультиметр цифровой

Сохранить в PDF Распечатать
  • Описание мультиметра цифрового Victor VC890D:

    Мультиметр Victor VC890D является карманным тестером базового уровня. Прибор представляет собой надежный цифровой мультиметр с батарейным питанием. Для улучшения чтения показания в приборе применен жидкокристаллический дисплей 3 ½ знака (максимальная индикация «1999», высота знаков 235 мм).

    Мультиметр Victor VC890D имеет функции: измерения постоянного или переменного напряжения, силы постоянного тока, сопротивления, "прозвонки" цепей и тест диодов (p-n переход), емкости конденсаторов и коэффициента усиления транзистора. Мультиметр на задней панели имеет откидную подставку-упор для его установки на рабочем месте с целью удобства считывания показаний.

    Мультиметр Victor VC890D оптимальный прибор начального уровня для лабораторий, эксплуатации электрооборудования, для бытового применения и семейного хобби.

  • Технические характеристики мультиметра цифрового Victor VC890D:

    Диапазон Точность Разрешение
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    200 Мв ±(0,5%+3D) 100 мкВ
    2 В 1 мВ
    20 В 10 мВ
    200 В 100 мВ
    1000 В ±(0,8%+5D) 1 В
    Входное сопротивление: 10 МОм на всех диапазонах.
    Защита от перегрузки: диапазон 200 мВ: 250 В пост. + перем., в других диапазонах 1000 В пост. + перем.
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    20 В ±(0,8%+5D) 10 мВ
    200 В 100 мВ
    700 В ±(1,2%+5D) 1 В
    Входное сопротивление: 10 МОм.
    Частотный диапазон: 40 Гц — 400 Гц в диапазонах до 200 В, 40 Гц — 200 Гц в диапазоне 700 В.
    Индикация: среднее значение (синусоидальный сигнал).
    СОПРОТИВЛЕНИЕ
    200 Ом ±(0,8%+5D) 0,1 Ом
    2 КОм ±(0,8%+3D) 1 Ом
    20 КОм 10 Ом
    200 КОм 100 Ом
    2 МОМ 1 КОм
    20 МОм ±(1,0%+25D) 10 КОм
    Напряжение разомкнутой цепи: менее 0,7 В.
    Защита от перегрузки: 250В на всех диапазонах.
    ПОСТОЯННЫЙ ТОК
    20 мкА ±(0,8%+10D) 10 мкА
    2 мА ±(0,8%+10D) 1 мкА
    200 мА ±(1,2%+8D) 100 мкА
    20 А ±(2,0%+5D) 10 мА
    Максимальное падение напряжения на мультиметре: 200 мВ
    Максимальный входной ток: 20 А (менее 10 сек)
    Защита от перегрузки: предохранитель 0,2 А/250 В; 20 А/250 В быстродействующий предохранитель.
    ПЕРЕМЕННЫЙ ТОК
    20 мА ±(1,2%+15D) 10 мкА
    200 мА ±(2,0%+5D) 100 мкА
    20 А ±(3,0%+10D) 10 мА
    Максимальное падение напряжения на мультиметре: 200 мВ.
    Максимальный входной ток: 20 А (менее 10 сек)
    Защита от перегрузки: предохранитель 0,2 А/ 250В; 20 А/250 В быстродействующий предохранитель.
    Частотный диапазон: 40 Гц — 200 Гц.
    Индикация: среднее значение (синусоидальный сигнал).
    ЕМКОСТЬ КОНДЕНСАТОРОВ
    20 нФ ±(2,5%+20D)
    ±(5,0%+10D)
    10 пФ
    2 мкФ 1 нФ
    200 мкФ 100 нФ
    Защита от перегрузки: 36В эфф.
    ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ
    Функция Описание Условия теста
    индикация прямого падения напряжения на диоде прямой ток через диод 1 мА обратное напряжение ~3 В
    при сопротивлении менее (70±20)Ом звучит сигнал напряжение на разомкнутых щупах приблизительно 3 В.
    Защита от перегрузки: 250 В эфф.
    КОЭФФИЦИЕНТ УСИЛЕНИЯ ТРАНЗИСТОРА hFE
    hFE NPN или PNP 0 ~ 1000 Iб ~ 10мкА, Vкэ ~3 В
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Дисплей 3 1/2 (1999) ЖК-дисплей 25 мм
    Полярность Автоматическая индикация
    Юстировка нуля Автоматическая
    Стандарт безопасности рибор имеет стандарт IEC1010 на загрязнение 2 степени и двойную изоляцию II класса.
    Условия эксплуатации 0°С - +40°С, влажность < 80%
    Условия хранения -20°С - +60°С, влажность < 95%
    Питание Батарея 9 В x 1
    Размеры 1 75 х 93 х 55 мм
    Вес Приблизительно 400 гр. (с батареей)
  • Комплект поставки Victor VC890D

    Наименование Количество
    1 Мультиметр Victor VC890D 1
    2 Измерительные провода (красный/черный) (до 10А) 2
    3 Защитный чехол (съемный холстер) 1
    4 Источник питания 9 В 1
    5 Руководство по эксплуатации 1
