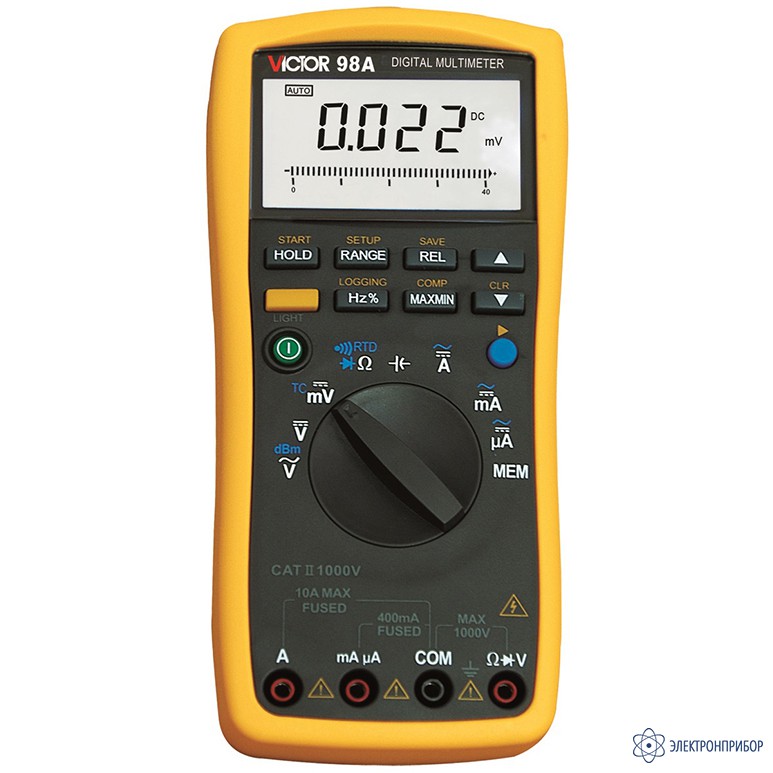

Victor 98A — мультиметр цифровой

Код товара: 39971
  • Описание мультиметр цифровой Victor 98A:

    Мультиметр цифровой Victor 98A является многофункциональным тестером с ручным выбором с помощью переключателя режимов работы и пределов измерений. Мультиметр имеет 4-е входных гнезда колонкового типа на передней панели (утеплены в корпус) и представляет собой надежный портативный цифровой прибор с батарейным питанием. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.

    Мультиметр Victor 98А обеспечивает: измерение постоянного или переменного напряжения (DCV / ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), частоты (f) и коэффициента заполнения (% скважности) и уровня сигн ала (dBm), емкости конденсаторов (C), температуры, проверку диодов и звуковую прозвонку цепей. Мультиметр имеет встроенный 2-х режимный цифровой регистратор для записи во внутреннюю память входных данных (LOG/COMP, 1000 ячеек), а также возможность сохр анения показаний экрана (MEM, 500 ячеек).

    Для считывания показаний в мультиметре Victor 98A применен большой 4-х разрядный ЖК-дисплей (3 ¾ максимальная индикация «4000», высота знаков 18,9 мм) с двумя окнами индикации (основной и дополнительный параметр), а также графическая линейна я шкала . Благодаря этому имеется возможность одновременного отображения до 3-х параметров (основная шкала и два дополнительных окна индикации).

    Предусмотрено з апоминание текущего значения (HOLD), режим регистрации МИН/МАКС/ПИК значений, подсветка дисплея (интервал 20с). Интерфейс USB (оптоизолированный) и защита от перегрузки делают эксплуатацию мультиметра более удобной и безопасной.

    В целях энергосбережения ресурса батарей питание Victor 98A автоматически выключается (функция Автовыключение питания/APO) если органы управления мультиметра не используются в течение заданного регулируемого интервала (0...60 мин). Мультиметр имеет защитный съемный чехол (холстер) защиты от механических воздействий и откидную подставку-упор на задней панели для удобства установк и прибора на рабочем месте. В составе комплекта мультиметра поставляется тканевый кейс д ля хранения принадлежностей и прибора.

    Мультиметр Victor 98A оптимальный прибор для промышленности, лабораторий, эксплуатации электрооборудования, для радиолюбительства и бытового применения.

  • Технические характеристики мультиметра цифрового Victor 98A:

    Предел Разрешение Погрешность
    ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    40 мВ 0,01 мВ ±(0,5% + 6* k)
    400 мВ 0,1 мВ ±(0,2% + 4* k)
    4 В 1 мВ
    40 В 0,01В
    400 В 0,1 В
    1000 В 1 В ±(0,5% + 4* k)
    Защита измерительного входа: 1000 В пост./перем.
    Входное сопротивление: не менее 2,5 ГОм для предела 40/ 400 мВ; для остальных п ределов 10 МОм .
    ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
    400 мВ 0,1 мВ ±(0,8% + 25* k)
    4 В 1 МВ ±(1,0% + 25* k)
    40 В 0,01 мВ
    400 В 0,1 В
    750 В 1 В
    Измерение ср. кв. значение напряжения синусоидальной формы (RMS). Диапазон частот: 40... 400 Гц.
    Защита входа: 1000 В пост/перем. Входной импеданс: 10 МОм / 100 пФ.
    ИЗМЕРЕНИЕ В ОТНОСИТЕЛЬНЫХ ЕДИНИЦАХ (dBm)
    Диапазон измерений в относительных единицах составляет -15... +55 дБм (0 дБм = 1 мВт на 600 Ом)
    Доступные номиналы нагрузочного сопротивления 0/ 75/ 93/ 100/ 150/ 300 / 600/ 800 Ом, 1,2/ 2,4 кОм
    ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
    Предел Разрешение Погрешность
    400,00 мкА 0,1 мкА ±(0,2% + 4* k)
    4000 мкА 1 мкА
    40,00 мА 0,01 мА ±(0,3% + 4* k)
    400 мА 0,1 мА ±(0,2% + 4* k)
    4 А 1 мА ±(0,5% + 4* k)
    10 А 10 мА ±(1,0% + 4* k)
    Входной импеданс: 100 Ом для пределов 400/ 4000 мкА; 1 Ом для пределов 40/ 400 мА; 0,01 Ом для пределов 4А/10 А.
    Защита: безынерционный предохранитель 0,5 А/ 250 В по входу «мА/мкА»; 10 А/ 250 В – по входу «А».
    ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА
    400,0 мкА 0,1 мкА ±(1,0% + 8* k)
    4000 мкА 1 мкА
    40,00 мА 0,01 мА ±(1,5% + 8* k)
    400 мА 0,1 мкА ±(1,0% + 8* k)
    4 А 1 мА
    10 А 10 мА ±(2,0% + 8* k)
    Измерение ср. кв. значение напряжения синусоидальной формы (RMS).
    Диапазон частот: 40...400 Гц.
    Входной импеданс: 100 Ом для пределов 400/ 4000 мкА; 1 Ом для пределов 40/ 400 мА; 0,01 Ом для пределов 4А/ 10 А.
    Защита: безынерционный предохранитель 0,5А/ 250 В по входу «мА/мкА»; 10А/ 250 В – по входу «А».
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
    Предел Разрешение Погрешность
    400 Ом 100 Ом ±(0,2% + 4* k)
    4 кОм 1 Ом
    40 кОм 10 Ом
    400 кОм 100 Ом ±(0,5% + 4* k)
    4 МОм 1 кОм
    40 МОм 10 кОм ±(1,5% + 4* k)
    Напряжение на открытых концах ~ 0,4 В. Защита входа: 1000 В пост./ перем.
    ИЗМЕРЕНИЕ ЕМКОСТИ
    50 нФ 10 пФ ±(5,0% + 50* k)*
    500 нФ 100 пФ
    5 мкФ 1 нФ ±(5,0% + 5* k)*
    50 мкФ 10 нФ
    100 мкФ 1 мкФ
    4 мФ** 1 мкФ
    40 мФ** 10 мкФ
    *Разрядность шкалы – 4 разряда (макс. число 4000).
    **Допускается нестабильность индикации последнего разряда.
    Защита входа: 1000 В пост./ перем.
    Примечание: Для повышения точности измерений на пределах 50/ 500 нФ используйте режим - измерений для автоматического удаления начальной емкости измерительных проводов. При разомкнутых проводах – нажать клавишу SAVE/REL (функция калибровки ХХ).
    ИЗМЕРЕНИЕ ЧАСТОТЫ
    Предел Разрешение Погрешность
    50 Гц 10 мГц ±(0,0001*Х + 50* k)
    500 Гц 100 мГц ±(0,0001*Х + 50* k)
    5 кГц 1 Гц
    50 кГц 10 Гц
    100 кГц 100 Гц
    Минимально измеряемая частота 5 Гц. Защита входа: 10 00 В пост/ перем
    ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ЗАПОЛНЕНИЯ (%/DUTY)
    Диапазон Разрешение Погрешность
    0,1 ... 99 % 0,1 % ± 1 %
    Полоса частот: 40 Гц... 400 Гц.
    ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ С ПОМОЩЬЮ ТЕРМОПАРЫ
    Тип Диапазон Разрешение Погрешность
    К-типа -200 °C...+100 °C 1 °C ±(1,0% + 2*k)
    101 °C... 950 °C ±(1,0% +1*k)
    Примечание: указанное значение погрешности не включает ошибку внутренней температурной компенсации, обусловленной самой термопарой. Диапазон внутренней компенсации температуры датчика составляет ± 2 °C .
    ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ С ПОМОЩЬЮ ТЕРМОСОПРОТИВЛЕНИЯ
    Тип Диапазон Разрешение Погрешность
    Pt-100 -200 °C...+700 °C 1 °C ±(0,5% + 2)
    Защита входа: 1000 В ср. кв.
    ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ
    Предел Разрешение Погрешность Максимальный тестовый ток Максимальное напряжение на открытых концах
    1 мВ ±(0,015% + 5* k)* 1,5 мА 3 В
    *При падении напряжения в пределах от 0,4 В до 0,8 В. Порог включения звукового сигнала частотой 2 кГц – 50 Ом.
    Защита входа: 600 В ср. кв.
    Примечание: в режиме звукового прозвона цепи зуммер обязательно включается при сопротивлении цепи, не превышающем указанное значение. При сопротивлении цепи более 500 Ом зуммер обязательно выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от индивидуальных особенностей к онкретного прибора.
    ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ
    Диапазон Разрешение Погрешность Тип датчика
    -20 °C...+400 °C 0,1 °C ±(1,0% + 40 е.м.р.) К-типа
    +401 °C... +1000 °C ±(1,8% + 150 е.м.р.)
    ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Разрядность цифровой шкалы 4 разярда (33/4)
    Максимально индуцируемое число 4000
    Разрешение линейной шкалы 41 сегмент
    Базовая погрешность (DVC) ± 0,2%
    Скорость измерения по цифровой шкале, изм/c 3
    Скорость измерения по линейной шкале, изм/c 10
    Макс. напряжение между входом и корпусом прибора 1000 В пост. / пер. (категория II )
    Максимальный входной ток 10 А ( непреры вно ≤ 15 с)
    Индикация перегрузки «OL»
    Время авто выключения, мин 15
    Защита от перегрузки Безинерционный предохранитель
    Источник питания 4x1,5 В тип « AAA »
    Срок службы источника питания, ч 50
    Габаритные размеры (ШхВхГ), мм 205х95х42 (в защитном чехле)
    Масса (с батареей), г 500 (в защитном чехле)
    Условия эксплуатации 0 °C ...+50 °C, относительная влажность ≤70 %
    Условия хранения -10 °C ...+55 °C, относительная влажность ≤80 %
  • Комплект поставки Victor 98A

    Наименование Количество
    1 Мультиметр Victor 98A 1
    2 Измерительный провод (красный/черный) (до 10А) 2
    3 Защитный чехол с подставкой 1
    4 Интерфейсный кабель USB 1
    5 ПО (CD-диск) 1
    6 Тканевая сумка 1
    7 Источник питания 1,5В тип ААА 4
    8 Руководство по эксплуатации 1
