Ц 4380М, Ц4380-М, Ц 4380-М

Мультиметры портативные (тестеры)

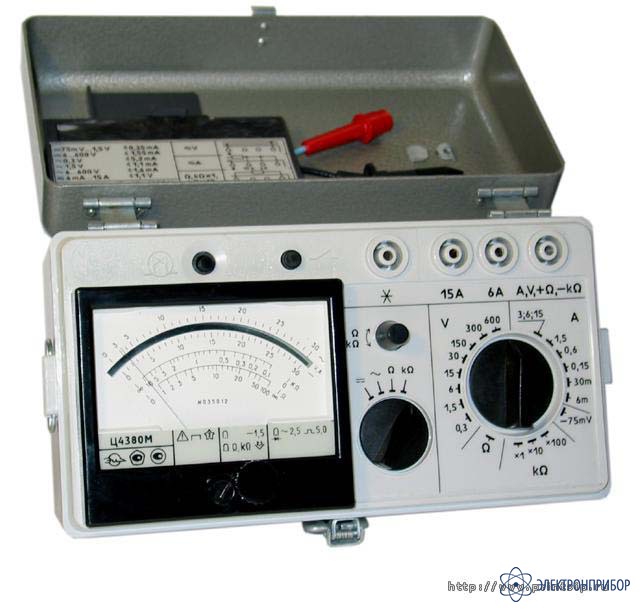

Ц4380М — прибор электроизмерительный многофункциональный

Сохранить в PDF Распечатать
  • Назначение прибора Ц4380М:

    Прибор Ц4380М с автоматической защитой от перегрузок предназначен для измерений:

    • среднеквадратического значения напряжения и силы переменного тока синусоидальной формы;
    • силы и напряжения постоянного тока;
    • силы и напряжения импульсного тока постоянного и переменного направления (длительность импульсов от 0,21 до 0,62 с, длительность пауз от 0,11 до 0,81 с, форма огибающей импульсов близкая к прямоугольной);
    • сопротивления постоянному току.

    Область применения прибора - измерение электрических величин при эксплуатации и ремонте железнодорожной автоматики и телемеханики в полевых и лабораторных условиях.

  • Технические характеристики:

    Диапазоны измерений:

    Измеряемая величина Диапазон измерений Класс точности Потребление от измеряемого сигнала, мА
    Сила постоянного тока, А 0 ... 0,006
    0 ... 0,03
    0 ... 0,15
    0 ... 0,6
    0 ... 1,5
    0 ... 3
    0 ... 6
    0 ... 15
    1,5 -
    Сила переменного тока, А 0 ... 0,006
    0 ... 0,03
    0 ... 0,15
    0 ... 0,6
    0 ... 1,5
    0 ... 3
    0 ... 6
    0 ... 15
    2,5 -
    Сила импульсного тока постоянного и переменного направления, А 0 ... 0,006
    0 ... 0,03
    0 ... 0,15
    0 ... 0,6
    0 ... 1,5
    0 ... 3
    0 ... 6
    0 ... 15
    5 -
    Напряжение постоянного тока, В 0 ... 0,075
    0 ... 0,03
    0 ... 1,5
    0 ... 6
    0 ... 15
    0 ... 30
    0 ... 150
    0 ... 300
    0 ... 600
    1,5 0,35
    0,35
    0,35
    0,35
    0,35
    0,35
    1,55
    1,55
    1,55
    Напряжение переменного тока, В 0 ... 0,03
    0 ... 1,5
    0 ... 6
    0 ... 15
    0 ... 30
    0 ... 150
    0 ... 300
    0 ... 600
    2,5 5,2
    1,1
    1,1
    1,1
    1,1
    1,6
    1,6
    1,6
    Сопротивление постоянному току, кОм 0,001 ... 0,1
    0,1 ... 10
    1 ... 100
    10 ... 1000
    2,5 30
    6
    0,6
    0,6
    Напряжение импульсного тока постоянного направления, В 0 ... 0,075
    0 ... 0,03
    0 ... 1,5
    0 ... 6
    0 ... 15
    0 ... 30
    0 ... 150
    0 ... 300
    0 ... 600
    5 0,35
    0,35
    0,35
    0,35
    0,35
    0,35
    1,55
    1,55
    1,55
    Напряжение импульсного тока переменного направления, В 0 ... 0,03
    0 ... 1,5
    0 ... 6
    0 ... 15
    0 ... 30
    0 ... 150
    0 ... 300
    0 ... 600
    5 5,2
    1,1
    1,1
    1,1
    1,1
    1,6
    1,6
    1,6

    Параметры:

    Параметр Значение
    Питание автономное 4 элемента типа 316
    Размеры, мм 245х145х115

    Условия эксплуатации:

    Параметр Значение
    Температура окружающей среды, °С минус 30 ... +40
    Верхнее значение относительной влажности воздуха при 25 °С, % 80
  • Комплект поставки Ц4380М

    Наименование Количество
    1. Прибор Ц4380М 1
