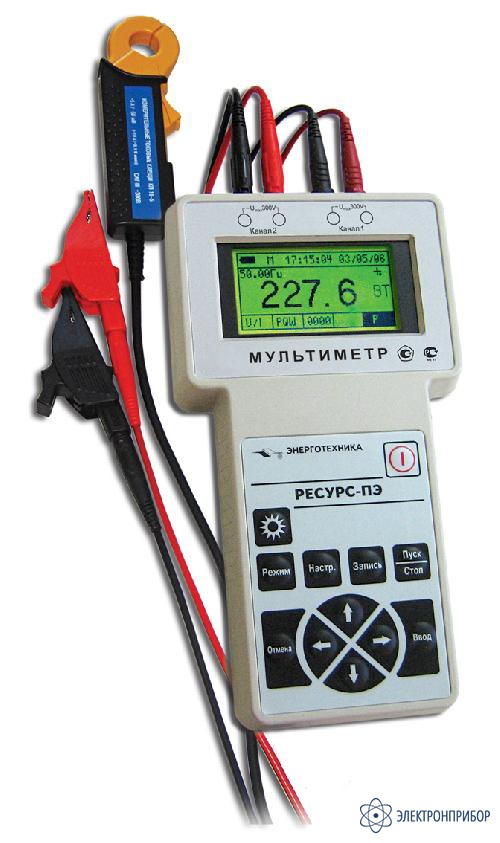

Ресурс-ПЭ-5 — мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      48 месяцев

    • Госреестр РФ

      33750-12

    • Производитель

      Прочие

    Особенности мультиметра Ресурс-ПЭ-5:

    • Ревизия вторичных цепей измерительных трансформаторов напряжения и тока;
    • Малогабаритный переносной прибор с автономным питанием от аккумулятора;
    • Два универсальных измерительных входа для измерения параметров напряжения и тока;
    • Использование токоизмерительных клещей.

    Функциональные возможности мультиметра Ресурс-ПЭ-5:

    • Измерение параметров переменного напряжения промышленной частоты;
    • Измерение параметров переменного тока промышленной частоты без разрыва цепи;
    • Измерение параметров однофазной и трехфазной мощности;
    • Определение нагрузки измерительных трансформаторов тока;
    • Определение выходной мощности трехфазных и однофазных измерительных трансформаторов напряжения;
    • Определение погрешности напряжения и угловой погрешности измерительных трансформаторов напряжения;
    • Определение токовой и угловой погрешности измерительных трансформаторов тока;
    • Определение потерь напряжения на линии связи между измерительным трансформатором напряжения и счетчиком электрической энергии;
    • Регистрация результатов измерений.

    Область применения мультиметра Ресурс-ПЭ-5:

    • Метрологическое обеспечение измерительных систем;
    • Ревизия вторичных цепей измерительных трансформаторов напряжения и тока.

    Измеряемые параметры мультиметра Ресурс-ПЭ-5:

    • Действующее значение напряжения;
    • Отклонение напряжения от номинального значения;
    • Коэффициент искажения синусоидальности напряжения;
    • Коэффициент n-ой гармонической составляющей напряжения;
    • Действующее значение силы тока;
    • Коэффициент искажения синусоидальности силы тока;
    • Коэффициент n-ой гармонической составляющей силы тока;
    • Угол фазового сдвига между напряжением и током основной частоты;
    • Угол фазового сдвига между n-ми гармоническими составляющими силы тока и напряжения;
    • Частота;
    • Активная, реактивная и полная мощность;
    • Коэффициент мощности.

    Пример обозначения при заказе мультиметра Ресурс-ПЭ-5:

    Мультиметр «Ресурс‑ПЭ‑5» ТУ 4222-018-53718944‑2006, где

    «5» – номинальное действующее значение силы тока токоизмерительных клещей 5 А.

  • Технические характеристики мультиметра Ресурс-ПЭ-5:

    Наименование измеряемой величины Диапазон измерений Пределы допускаемой погрешности:
    абсолютной ∆,
    относительной δ, %;
    приведенной γ, %
    Примечание
    Измерение характеристик напряжения, силы тока, мощности
    Действующее значение напряжения U , В 0,015 – 300 ± 0,2 (δ) 15 ≤ U ≤ 300
    Коэффициент искажения синусоидальности напряжения К U , % 0,2 – 30 ± 0,1 (∆) К U < 1
    15 ≤ U ≤ 300
    ± 10 (δ) К U ≥ 1
    15 ≤ U ≤ 300
    U а ≤ 300· 2
    Действующее значение силы тока I , А (0,002 – 1,5) ·I ном ± 0,3 (δ) 0,05 ·I ном ≤ I ≤ 1,5 ·I ном
    Коэффициент искажения синусоидальности силы тока К I , % 0,5 – 100 ± 0,1 (∆) K I < 1
    0,05 ·I ном ≤ I ≤ 1,50 ·I ном
    ± 10 (δ) K I ≥ 1
    0,05 ·I ном ≤ I ≤ 1,5 ·I ном
    Угол фазового сдвига между напряжением и током основной частоты ± 180° ± 0,5°(∆) 0,05 ·I ном < I ≤ 1,5 ·I ном
    1,5 ≤ U ≤ 300
    ± 1°(∆) 0,01 ·I ном ≤ I ≤ 0,05 ·I ном
    1,5 ≤ U ≤ 300
    Частота, Гц 46 – 54 ± 0,02 (∆) 15 ≤ U ≤ 300
    0,05 ·I ном ≤ I ≤ 1,5 ·I ном
    Активная мощность, Вт - ± 0,5 (γ) 0,05 ·I ном ≤ I ≤ 1,5 ·I ном
    15 ≤ U ≤ 300
    0,5 ≤ ⏐ cos φ UI ⏐≤ 1
    Реактивная мощность , вар - ± 0,5 (γ) 15 ≤ U ≤ 300
    0,2 ≤ m ≤ 1,5
    где m = I ⋅ │ sin φ UI │ / I ном
    Полная мощность, В·А - ± 0,5 (δ) 0,05 ·I ном ≤ I ≤ 1,5 ·I ном
    15 ≤ U ≤ 300
    Коэффициент мощности ± 1 ± 0,01 (∆) 0,05· I ном ≤ I ≤ 1,5 ·I ном
    15 ≤ U ≤ 300
    Проверка трансформаторов напряжения
    Погрешность напряжения δ U 1-2, % ± 5 ± 0,03 (∆) │δ U 1-2 │ <1
    45 < U < 120
    Угловая погрешность ± 5° ± 0,05° (∆) │δ U 1-2 │ <1
    45 < U < 120
    Токовая погрешность δ I 1-2 , % ± 5 ± 0,05 (∆) │δ I 1-2 │ <1
    0,25 < I < 7,5
    Угловая погрешность ± 5° ± 0,1° (∆) │δ I 1-2 │ <1
    0,25 < I < 7,5
    Параметр Значение
    ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ
    Количество входов 2
    Входное сопротивление не менее 1 МОм
    Тип входов универсальные входы (для измерения параметров напряжения непосредственно и параметров силы тока с помощью токоизмерительных клещей)
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Количество результатов измерений не менее 200
    Интерфейсы IrDA, радиочастотный (для взаимной калибровки двух приборов)
    Протокол передачи данных Ресурс-ПЭ
    Электропитание Два аккумулятора 1,5 В
    Непрерывная работа в течение 8 ч
    Условия эксплуатации По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С
    Габаритные размеры 240×130×55 мм
    Масса 0,8 кг
    Масса токоизмерительных клещей 0,23 кг
  • Комплект поставки Ресурс-ПЭ-5

    Наименование Количество
    1 Мультиметр Ресурс-ПЭ-5 1
    2 Кабель соединительный 4
    3 Зажим типа "крокодил" 4
    4 Клемма типа U 4
    5 Зарядное устройство 1
    6 Аккумулятор 4
    7 Сумка 1
    8 Руководство по эксплуатации 1
    9 Токоизмерительные клещи на 5 А 1
    10 Методика поверки 1
    11 Ведомость эксплуатационных документов 1
    12 Паспорт 1
