Ресурс МТ, РесурсMT

Мультиметры портативные (тестеры)

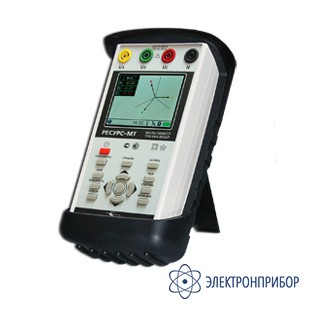

Ресурс-МТ — мультиметр трехфазный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      48 месяцев

    • Госреестр РФ

      48209-11

    • Производитель

      Прочие

    Сертификаты

    Отличительные особенности мультиметра трехфазного Ресурс-МТ:

    • Ревизия вторичных цепей измерительных трансформаторов напряжения и тока;
    • Проверка правильности подключения счетчиков электрической энергии;
    • Трехфазный малогабаритный переносной прибор с автономным питанием от аккумуляторов;
    • Использование токоизмерительных клещей.

    Область применения мультиметра трехфазного Ресурс-МТ:

    • Метрологическое обеспечение измерительных систем;
    • Ревизия вторичных цепей измерительных трансформаторов тока и напряжения;
    • Анализ качества электрической энергии;
    • Исследования электрических режимов в сетях с резкопеременной и нелинейной нагрузкой;

    Функциональные возможности мультиметра трехфазного Ресурс-МТ:

    • Измерение параметров переменного напряжения промышленной частоты;
    • Измерение параметров переменного тока промышленной частоты без разрыва цепи;
    • Измерение параметров однофазной и трехфазной мощности;
    • Определение параметров нагрузки измерительных трансформаторов тока;
    • Определение выходной мощности трехфазных и однофазных трансформаторов напряжения;
    • Определение потерь напряжения во вторичных цепях трансформатора напряжения;
    • Определение правильности подключения счетчиков электрической энергии;
    • Определение метрологических характеристик счетчиков электрической энергии;
    • Регистрация результатов измерений;
    • Цифровой осциллограф;

    Измеряемые параметры мультиметра трехфазного Ресурс-МТ:

    • Показатели качества электроэнергии:
      • Установившееся отклонение напряжения;
      • Отклонение частоты;
      • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
      • Коэффициент искажения синусоидальности напряжения;
      • Коэффициент n-ой гармонической составляющей напряжения;
      • Длительность и глубина провала напряжения;
      • Длительность и коэффициент временного перенапряжения;
      • Кратковременная доза фликера.
    • Параметры напряжения:
      • Действующие значения фазных и междуфазных напряжений;
      • Действующие значения симметричных составляющих напряжения;
      • Значение частоты.
    • Параметры силы тока:
      • Действующее значение силы тока;
      • Действующие значения симметричных составляющих силы тока;
      • Коэффициент искажения синусоидальности силы тока;
      • Коэффициент n-ой гармонической составляющей силы тока.
    • Параметры угла фазового сдвига:
      • Угол фазового сдвига между напряжением и током основной частоты;
      • Угол фазового сдвига между фазными напряжениями;
      • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
      • Угол фазового сдвига между симметричными составляющими напряжений и токов.
    • Параметры мощности:
      • Активная фазная и трехфазная мощность;
      • Реактивная фазная и трехфазная мощность;
      • Полная фазная и трехфазная мощность.
    • Параметры электрической энергии:
      • Активная прямого и обратного направления;
      • Реактивная прямого и обратного направления;
      • Коэффициенты мощности.

    Пример обозначения при заказе:

    Мультиметр «Ресурс‑МТ‑КП15‑5‑0,5» БГТК.411181.025 ТУ, где

    • «КП15‑5‑0,5» – тип токоизмерительных клещей
    • «15» – диаметр измерительного окна токоизмерительных клещей, мм
    • «5» – номинальный первичный ток токоизмерительных клещей, А
    • «0,5» – класс точности прибора при измерении силы тока и мощности
  • Технические характеристики мультиметра трехфазного Ресурс-МТ:

    Модификация Наименование токоизмерительных клещей Диаметр измерительного окна, мм Номинальный ток, А Класс точности при измерении силы тока и мощности
    Ресурс-МТ-КП15-5-0,5 КП15-5-0,5 15 5 0,5
    Ресурс-МТ-КП08-5-1 КП08-5-1 8 5 1
    Ресурс-МТ-КП15-50-0,5 КП15-50-0,5 15 50 0,5
    Ресурс-МТ-КП08-50-1 КП08-50-1 8 50 1
    Ресурс-МТ-КТ52-1000-0,5 КТ52-1000-0,5 52 1000 0,5
    Ресурс-МТ-КТ52-1000-1 КТ52-1000-1 52 1000 1
    ОСНОВНЫЕ МЕТЕРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности: абсолютной D, относительной d Примечание
    Действующее значение напряжения U, В 0,3 – 300 ± 0,2 (d) 30 В < U ≤ 300 В
    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 – 20 ± 0,2 (D)
    Частота, Гц 45 – 55 ± 0,02 (D)
    Коэффициент искажения синусоидальности напряжения КU, % 0,5 – 30,0 ± (0,05 + 0,05·KU) (D) 30 В < U ≤ 300 В
    Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,2 – 30 ± (0,03 + 0,02·KU(n)) (D) 30 В < U ≤ 300 В
    2 ≤ n ≤ 16
    Угол фазового сдвига между напряжениями основной частоты ± 180° ± 0,1° (D) U ≥ 30 В
    Действующее значение силы тока I, А (0,01∙– 1,50)∙Iном ± 0,5 (d) 0,05∙Iном ≤ I ≤ 1,5∙Iном
    Коэффициент искажения синусоидальности силы тока КI, % 1,0 – 100,0 ± (0,05 + 0,05·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном
    Коэффициент n–ой гармонической составляющей силы тока KI(n), % 0,5 – 100 ± (0,05 + 0,03·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном
    Угол фазового сдвига между напряжением и током основной частоты ± 180° ± 0,5° (D) 30 В < U ≤ 300 В
    0,05 Iном ≤ I ≤ 1,5∙Iном
    Коэффициенты мощности: КР (cos φ), КQ/P (tg φ) ± 1 ± 0,01 (D) 30 В < U ≤ 300 В
    0,05∙Iном ≤ I ≤ 1,5∙Iном
    Активная мощность и энергия ± 0,5 (d) 30 В < U ≤ 300 В
    0,05 Iном ≤ I ≤ 1,5∙Iном
    Реактивная мощность и энергия ± 0,5 (d) 30 В < U ≤ 300 В
    0,05 Iном ≤ I ≤ 1,5∙Iном
    Полная мощность ± 0,5 (d) 30 В < U ≤ 300 В
    0,05 Iном ≤ I ≤ 1,5∙Iном
    Интервал времени (ход часов) с/сутки ± 3 (D)
    Параметр Значение
    ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ НАПРЯЖЕНИЯ
    Количество входов с общей точкой 3
    Количество диапазонов измерений 2
    Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 и 220/380 В
    Входное сопротивление не менее 1 МОм
    ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ ТОКА (ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ)
    Количество входов 3
    Номинальные действующие значения силы тока 5 А, 50 А, 1000 А, 2000 А в зависимости от типа токоизмерительных клещей
    Диаметр рабочего окна токоизмерительных клещей 8 мм, 15 мм, 52 мм, 255 мм (гибкие токоизмерительные клещи при образовании окружности) в зависимости от типа токоизмерительных клещей
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Хранение результатов измерений Однократный режим записи по требованию оператора;
    Непрерывный режим записи с интервалом измерения от 1 до 60 с - 2 ч.
    Интерфейсы Bluetooth 2.0
    Протокол передачи данных Modbus
    Электропитание Шесть аккумуляторов 1,2 В; непрерывная работа в течение 8 ч
    Условия эксплуатации По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С
    Габаритные размеры прибора 230×120×65 мм
    Масса прибора 1 кг
    Масса прибора с токоизмерительными клещами в кейсе 7 кг
  • Комплект поставки Ресурс-МТ

    Наименование Количество
    1. Мультиметр трехфазный Ресурс-МТ 1
    2. Токоизмерительные клещи (в зависимости от модификации) 3
    3. Зажим типа «крокодил» 1
    4. Кабель измерительный напряжения 1
    5. Кейс для транспортировки 1
    6. Клемма типа «U» 1
    7. Аккумуляторы 1
    8. Адаптер питания 1
    9. Паспорт 1
    10. Методика поверки 1
    11. Пластиковый кейс 1
    12. Программное обеспечение 1
    13. Руководство по эксплуатации 1

    Дополнительная комплектация Ресурс-МТ:

    (Поставляется по отдельному заказу)

    Наименование
    1. Адаптер Bluetooth
    2. Преобразователь фотосчитывающий телеметрический ПФТ
  • Дополнительная комплектация Ресурс-МТ

    • Цена по запросу
      Добавить к заказу

      ГКU-х, переходник гнездо-клемма U

      Используется для подключения под винт кабелей, оканчивающихся штекером. Х - цвета, указываются при заказе: желтый, зеленый, красный, черный, синий.

    • Цена по запросу
      Добавить к заказу

      ЗП-х, зажим пружинный захват 1 кВ

      Используется для оперативного подключения в труднодоступных местах кабелей, оканчивающихся штекером. Х - цвета: желтый, красный, зеленый, черный, синий.
