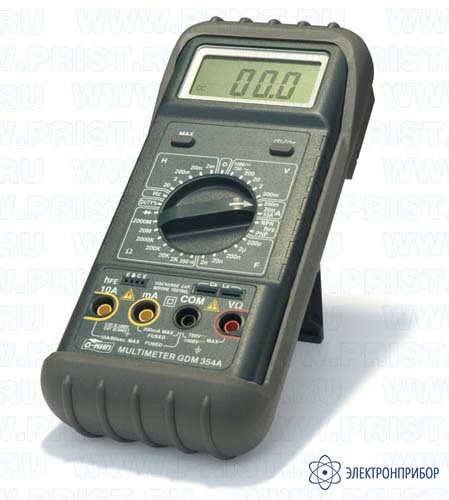

GDM-354A — мультиметр цифровой

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      28983-05

    • Производитель

      АКИП

    Назначение мультиметра цифрового GDM-354A:

    Мультиметр цифровой GDM-354A: Напряжение постоянное: 200 мВ - 1000 В; Напряжение переменное: 200 мВ - 750 В; Ток постоянный: 20 мА - 10 А; Ток переменный: 20 мА - 10 А; Сопротивление: 200 Ом - 2000 МОм; Измерение частоты 2 кГц - 15 МГц; Ёмкость: 2 нФ - 200 мкФ; Индуктивность: 2 мГн - 20 Гн; Прозвон цепи; Испытание P-N; Коэффициент Н21; Максимальное индицируемое число 2000.

    Особенности мультиметра цифрового GDM-354A:

    • 3 1/4 разряда, большой ЖКИ - индикатор;
    • Максимально индицируемое число 2000;
    • Измерение сопротивления до 2 ГОм;
    • Измерение частоты до 15 МГц;
    • Измерение скважности;
    • Измерение ёмкости;
    • Измерение индуктивности;
    • Измерение параметров транзисторов;
    • Регистрация максимальных значений;
    • Защита измерительного входа;
    • Комплектуется защитным чехлом.
  • Технические характеристики мультиметра цифрового GDM-354A:

    Параметр Значения
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 200 мВ; 2; 20; 200; 1000 В
    Погрешность ± (0,5 % + 1 ед. счета)
    Максимальное разрешение 0,1 мВ
    Входное сопротивление 10 МОм
    Защита входа =1000 В; ~750 В
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 200 мВ; 2; 20; 200; 750 В
    Погрешность ± (1,0 % + 4 ед. счета)
    Максимальное разрешение 0,1 мВ
    Полоса частот 50 … 500 Гц
    Входной импеданс 10 МОм/100 пФ
    Защита входа =1000 В; ~750 В
    ПОСТОЯННЫЙ ТОК
    Пределы измерений 20; 200 мА; 10 А
    Погрешность ± (1,0 % + 1 ед. счета)
    Максимальное разрешение 10 мкА
    Защита входа Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)
    ПЕРЕМЕННЫЙ ТОК
    Пределы измерений 20; 200 мА; 10 А
    Погрешность ± (1,5 % + 4 ед. счета)
    Максимальное разрешение 10 мкА
    Полоса частот 50 ... 500 Гц
    Защита входа Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)
    СОПРОТИВЛЕНИЕ
    Пределы измерений 200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм
    Погрешность ± (0,8 % + 2 ед. счета)
    Максимальное разрешение 0,1 Ом
    Защита входа 500 В
    ПРОЗВОН ЦЕПИ
    Порог срабатывания 40 Ом
    Индикация непрерывный звуковой сигнал частотой 2 кГц
    Защита входа 500 В
    ИСПЫТАНИЕ P-N
    Максимальный ток теста 1 мА
    Напряжение теста 3,3 В
    Защита входа 500 В
    ЧАСТОТА
    Пределы измерений 2; 20; 200; 2000 кГц; 15 МГц
    Погрешность ± (0,1 % + 1 ед. счета)
    Максимальное разрешение 1 Гц
    Чувствительность 1 В
    Защита входа 500 В
    КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ
    Диапазон измерений 10 … 90 %
    Погрешность ± (1,0 % + 10 ед. счета)
    ЕМКОСТЬ
    Пределы измерений 2; 20; 200 нФ; 2; 200 мкФ
    Погрешность ± (5,0 % + 10 ед. счета)
    Максимальное разрешение 1 пФ
    Частота тест-сигнала 27; 270 Гц; 1 кГц
    ИНДУКТИВНОСТЬ
    Пределы измерений 2; 20; 200 мГн; 2; 20 Гн 4,3; 43; 430 мГн; 4,3; 43 Гн
    Погрешность ± (5,0 % + 10 ед. счета)
    Максимальное разрешение 1 мкГн
    Частота тест-сигнала 27; 270 Гц; 1 кГц
    КОЭФФИЦИЕНТ Н21
    Диапазон измерений 0…1000
    Ток базы 10 мкА
    Напряжение К-Э 3 В
    ОБЩИЕ ДАННЫЕ
    Измерение ср. кв. зн. синусоидальный сигнал
    Максимальное индицируемое число 2000
    Скорость измерения 2,5 изм./с
    Источник питания 9 В (тип «Крона»)
    Срок службы батареи 150 ч
    Условия эксплуатации Температура: 0 °С … 40 °С; относительная влажность: не более 70%
    Габаритные размеры 90 х 200 х 40 мм
    Масса 400 г
  • Комплект поставки GDM-354A

    Наименование Количество
    1. Мультиметр цифровой GDM-354A 1
    2. Руководство по эксплуатации 1
    3. Измерительные провода 2
    4. Запасной предохранитель 1
    5. Батарея 9 В 1
    6. Защитный чехол 1
