Мультиметры портативные (тестеры)

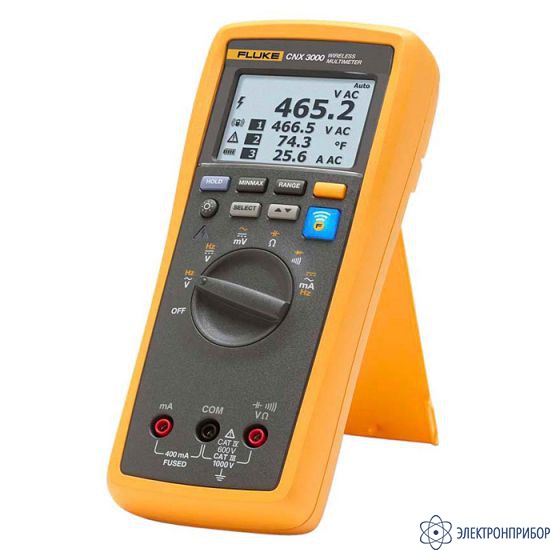

Fluke CNX 3000 — беспроводной мультиметр

Сохранить в PDF Распечатать
  • Назначение беспроводного мультиметра CNX 3000

    Беспроводной мультиметр CNX 3000 позволяет просматривать показания с нескольких модулей дистанционно на одном экране в режиме реального времени.

    Беспроводной мультиметр CNX 3000 отображает показания собственных измерений, а также показания до 3 беспроводных модулей с расстояния до 20 метров. Одновременное отображение нескольких результатов измерений позволяет специалистам, выявляющим неполадки, находить причины и следствия, взаимодействия между входами/выходами или другими точками замера одновременно и на расстоянии.

    Особенности беспроводного мультиметра CNX 3000

    • Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
    • Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
    • Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
    • Запись минимальных и максимальных значений
    • CAT III 1000 В; CAT IV 600 В; IP54
  • Технические характеристики беспроводного мультиметра CNX 3000

    Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).

    Переменное напряжение
    Диапазон ¹ Разрешение Погрешность ² ³
    от 45 до 500 Гц от 500 Гц до 1 кГц
    600,0 мВ 0,1 мВ 1,0% + 3 2,0 % + 3
    6,000 В 0,001 В
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
    ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
    ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

    Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
    Функция Диапазон Разрешение Погрешность
    мВ 600,0 мВ 0,1 мВ 0,09 % + 2
    В 6,000 В 0,001 В 0,09 % + 2
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Ом 600 Ом 1 Ом Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
    Ом 600,0 Ом 0,1 Ом 0,5 % + 2
    6,000 кОм 0,001 кОм 0,5 % + 1
    60,00 кОм 0,01 кОм
    60,00 кОм 0,1 кОм
    600,0 кОм 0,001 МОм
    50,00 МОм 0,01 МОм
    Проверка диодов 2,000 В 0,001 В 1 % + 2
    мкФ 1000 нФ 1 нФ 1,2 % + 2
    10,00 мкФ 0,01 мкФ
    100,0 мкФ 0,1 мкФ
    9999 мкФ¹ 1 мкФ 10 % типичное значение
    ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

    Переменный и постоянный ток
    Функция Диапазон ¹ Разрешение Погрешность
    мА перемен. тока (от 45 Гц до 1 кГц) 60,00 мА 0,01 мА 1,5% + 3
    400,0 мА ³ 0,1 В
    мА пост. тока ² 60,00 мА 0,01 мА 0,5 % + 3
    400,0 В 0,1 В
    ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
    ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
    ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

    Частота
    Диапазон Разрешение Погрешность ¹
    99,99 Гц 0,01 В 0,1 % + 1
    999,9 Гц 0,1 В
    9,999 кГц 0,001 кГц
    99,99 кГц 0,01 кГц
    ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

    Входные характеристики
    Функция Защита от перегрузок Входной импеданс (номинальный) Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм) Подавление синфазного сигнала
    Напряжение постоянного тока 1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 120 дБ при пост. токе, 50 Гц или 60 Гц > 60 дБ при 50 Гц или 60 Гц
    Напряжение переменного тока 1100 В (среднеквадратичное значение) > 10 МОм > 100 пФ > 60 дБ при пост. напр., до 60 Гц
    Напряжение испытания на обрыв цепи Полный диапазон Типичный ток короткого замыкания
    До 6 МОм 50 МОм
    Сопротивление 1100 В (среднеквадратичное значение) < 2,7 В пост. тока < 0,7 В пост. тока < 0,9 В пост. тока < 350 мА
    Емкость 1100 В (среднеквадратичное значение) < 2,7 В пост. тока < 2,000 В пост. тока < 1,1 мА

    Функция Защита от перегрузок Защита
    мA Защита предохранителем, 44/100 А, 1000 В, FAST Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

    Запись минимальных и максимальных значений
    Функция Погрешность
    Функции постоянного тока Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс.
    Функции переменного тока Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс.

    Общие характеристики
    Параметр Значение
    Максимальное напряжение между любым контактом и заземлением 1000 В пост. тока или перем. тока ср. кв. знач.
    Защита предохранителем (Ом) от вх. А Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
    Дисплей (ЖКД) Частота обновления: 4/с
    Вольты, амперы, омы: разрядность 6000
    Частота: разрядность
    10000 Емкость: разрядность 1000
    Тип элемента питания Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
    Время автономной работы Минимум 300 часов
    Температура Рабочая: от -10 °C до 50 °C
    Хранения: от -40 °C до 60 °C
    Относительная влажность от 0 до 90 % (от 0 до 35 °C)
    от 0 до 75 % (от 35 до 40 °C)
    от 0 до 45 % (от 40 до 50 °C)
    Высота Рабочая: 2000 м
    Хранения: 12000 м
    Температурный коэффициент 0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
    Частота радиосвязи 2.4 ГГц, диапазон ISM, расстояние 20 м
    Размеры (В x Ш x Д) 4,75 см x 9,3 см x 20,7 см
    (1,87" x 3,68" x 8,14")
    Вес 340 г
    Нормы по безопасности US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
    CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
    UL:UL 61010-1: 3-я редакция
    CE European: IEC/EN 61010-1:2010
    Электромагнитная совместимость EMI, RFI, EMC, RF EN 61326-1:2006, EN 61326-2-2:2006
    ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
    V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
    FCCID : T68-FWCS IC:6627A-FWCS
    Степень защиты (IP) IP54
    Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
  • Комплект поставки Fluke CNX 3000

    Наименование Количество
    1. Беспроводной мультиметр Fluke CNX 3000 1
    2. Измерительные провода TL175 1
    3. Зажимы "крокодил" AC175 1
