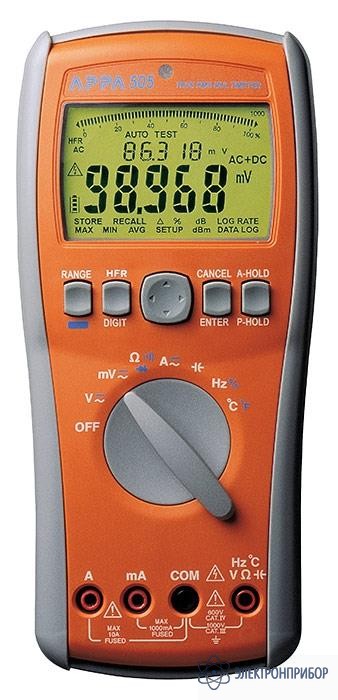

APPA 503 — цифровой мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      49266-12

    • Производитель

      APPA, Тайвань

    Назначение цифрового мультиметра APPA-503

    Цифровой мультиметр APPA-503 предназначен для измерения переменного (АС, AC+DC) и постоянного напряжения до 1000В, переменного и постоянного тока до 10А, частоты, скважности, емкости, сопротивления и целостности цепи, температуры, испытания p-n переходов

    Особенности цифрового мультиметра APPA-503

    • Измерение переменного (АС, AC+DC) и постоянного напр. до 1000 В, переменного и постоянного тока до 10А, частоты, скважности, емкости, сопр. и целостности цепи, тем-ры, испытание p-n переходов
    • Базовая погр. (DCV): ± 0,03%
    • Измерение ср. кв. значения сигналов произвольной формы (TRMS)
    • Автодетектирование напряжения (пост/перем.), фильтр НЧ
    • ЖК-индикатор (40.000/100.000), 2 области индикации
    • Графическая линейная шкала (48 сегментов), автоподсветка дисплея
    • Регистр. Min/ Max/AVG значений, внутренняя память (запись/вывод)
    • Удержание пиковых значений (от 500 мкс)
    • Навигация в меню с помощь джойстика-курсора
    • Интрефейс оптический USB, в комплекте ПО
    • Батарейное питание, индикация сост. источников питания, автовыкл
    • Ударопрочное исполнение (допускает падение с высоты до 1,3 м)
    • Пыле-, влагозащищёность, безопасность (кат. IV 600 В/кат. III 1000 В)
  • Технические характеристики цифрового мультиметра APPA-503

    Параметр Значение
    Напряжение постоянного тока
    Пределы измерений 40/400мВ/4/40/400/1000 В
    Погрешность ± (0,03 % + 20 ед. счета)
    Макс. разрешение 0,1 мкВ
    Вх. сопротивление 100 МОм
    Защита входа =1000 В; ~1000 В
    Напряжение переменного тока (AC, AC + DС)
    Пределы измерений 40 /400 мВ/4 /40 /400 /1000 В
    Погрешность ± (0,07 % + 50 ед. счета)
    Макс. разрешение 0,1 мкВ
    Полоса частот 40 Гц…1 кГц до 1000 В
    до 100 кГц до 40 В
    Вх. импенданс 10 МОм/100 пФ
    Защита входа =1000 В; 1000 В
    Постоянный ток
    Пределы измерений 40/400мА/4/10А
    Погрешность ± (0,2 % + 40 ед. счета)
    Макс. разрешение 1 мкА
    Защита входа Предохранитель 10 А/1000 В (вход «А»); 0,44 А/1000 В (вход «мА»)
    Переменный ток
    Пределы измерений 40/400 мА/4 А/10 А
    Погрешность ± (0,8 % + 80 ед. счета)
    Макс. разрешение 1 мкА
    Полоса частот 40 Гц…1 кГц до 10 А
    Защита входа Предохранитель 10 А/1000 В (вход «А»); 0,44 А/1000 В (вход «мА»)
    Частота
    Диапазон измерений 40 Гц… 4 МГц
    Погрешность ± (0,02 % + 10 ед. счета)
    Макс. разрешение 0,001 Гц
    Сопротивление
    Пределы измерений 400 Ом…40 МОм
    Погрешность ± (0,2 % + 30 ед. счета)
    Макс. разрешение 10 мОм
    Тестовое напряжение 2,5 В
    Прозвон цепи
    Порог срабатывания ≤50 Ом
    Индикация Непрерывный звуковой сигнал частотой 2 кГц
    Испытание p-n
    Макс. ток теста 0,5 мА
    Напряжение теста 2,5 В
    Коэфф. заполнения импульсов
    Диапазон измерений 20…80 %
    Погрешность ± 1 % (при 20 Гц… 10 кГц, уровень 5В)
    ± 2 % (для диапазона 50… 80 %)
    Макс. разрешение 0,1%
    Емкость
    Пределы измерений 40 нФ…40 мФ
    Погрешность ± (0,9 % + 2 ед. сч.)
    Макс. разрешение 10 пФ
    Температура
    Диапазон измерений -200 °С…1200 °С
    Погрешность ± (1 °С + 6 °С)
    Макс. разрешение 0,1 °С
    Общие характеристики
    Измерение ср. кв. зн. Сигнал произвольной формы
    Макс. индикация 40000
    Линейная шкала 48 сегментов
    Интерфейс RS-232/USB
    Объем памяти 1000 показаний
    Скорость измерения Цифровая шкала: 3 изм./с (5-разрядная индикация); линейная шкала: 20 изм./с
    Автовыключение 20 мин (возможна блокировка автовыключения)
    Источник питания 1,5 Вх4 шт (тип АА)
    Срок службы батареи 100 ч
    Условия эксплуатации Температура: - 20 °С… 60 °С; отн. влажность: не более 80 %
    Размеры 96 х 207 х 52 мм
    Масса 0,63 кг
  • Комплект поставки APPA 503

    Наименование Количество
    1. Цифровой мультиметр APPA 503 1
    2. Измерительные провода 2
    3. Зажим типа «крокодил» 2
    4. Батарея 1.5 В 4
    5. Защитный чехол 1
    6. Термопара К-типа 1
    7. Адаптер термопары 1
    8. ПО 1
    9. Кабель RS-232/USB 1
    10. Руководство по эксплуатации 1
