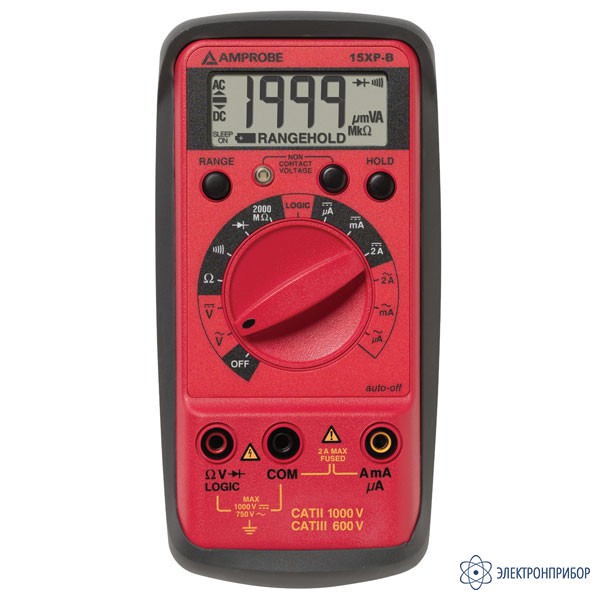

15XP-B — цифровой мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Amprobe, США

    • Артикул

      3534088

    Особенности цифрового мультиметра 15XP-B:

    • Компактный цифровой мультиметр для применения в сфере электроники;
    • Измерение напряжения, тока, сопротивления;
    • Испытание диодов и звуковая прозвонка цепи;
    • TTL-тест;
    • Автоматический и ручной выбор диапазона;
    • Интегрированная память (Data Hold);
    • Ударопрочный стандартный кейс;
    • Автоматическое выключение;
    • Бесконтактный индикатор напряжения (NCV);
    • Магнитный зажим типа Magne-Grip.
  • Технические характеристики цифрового мультиметра 15XP-B:

    Параметр Значение Точность
    НАПРЯЖЕНИЕ
    Диапазон измерения напряжения DC 200 мВ, 2 В, 20 В, 200 В, 1000 В ± (0,5% + 1 цифра)
    Диапазон измерения напряжения AC (45..100 Гц) 200 мВ (45..100 Гц)
    2 В, 20 В, 200 В, 750 В
    ± (1,5% + 5 цифр)
    ± (1,5% + 5 цифр)
    Разрешение 100 мкВ
    Входное сопротивление 400 мВ: > 100 МОм; 4 В: 10 МОм; 40 В до 1000 В: 9.1 МОм
    Защита от перегрузки 1000 В DC или 750 В AC RMS
    ТОК
    Диапазон измерения тока DC 200 мкА, 2000 мкА, 20 мА, 200 мА
    ± (1,0% + 2 цифры)
    ± 2,0% + 3 цифры)
    Диапазон измерения тока АС (45..100 Гц) 200 мкА, 2000 мкА, 20 мА, 200 мА
    ± (1,5% + 5 цифр)
    ± (2,5% + 5 цифр)
    Разрешение 0,1 мкА
    Входное сопротивление 2 A / 1000 В плавкий керамический предохранитель 6,3 мм х 32 мм на А входе
    Нагрузка напряжения 500 мВ макс. (2 В макс. на диапазоны 2 мА, 200 мА)
    СОПРОТИВЛЕНИЕ
    Диапазон измерения 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм
    2000 МОм
    ± 1,0% + 4 цифры)
    ± (0,5% (цифра-10 цифр) + 20 цифр)
    Разрешение 100 мОм
    Напряжение открытой электрической цепи -0,45 В DC обычный, (-1,2 В DC на диапазон 200 Ом)
    Защита от перегрузки 1000 В DC или 750 В AC RMS
    ПРОЗВОНКА ЦЕПИ
    Звуковая индикация < 25 Ом
    Время отклика 100 мс
    Защита от перегрузки 1000 В DC или 750 В AC RMS
    ПРОВЕРКА ДИОДОВ
    Испытательный ток 1,2 мА (приблизительно) ± (1,5% + 3 цифры)
    Разрешение 1 мВ
    Напряжение открытой электрической цепи 3,0 DC обычный
    Защита от перегрузки 1000 В DC или 750 В AC RMS
    ПРОВЕРКА ЛОГИЧЕСКИХ СХЕМ (ТТЛ)
    Предел Logic 1 (Hi ) 2,8 В ± 0,8 В
    Предел Logic 0 (Lo) 0,8 В ± 0,5 В
    Испытательное напряжение ТТЛ 5 В DC
    Диапазон частот 20 МГц
    Длительность импульса 25 нс/мин
    Предел рабочего цикла > 30 % и < 70 %
    Индикация звуковой сигнал 40 мс на пределе Logic 0 (Lo)
    Защита от перегрузки 1000 В DC или 750 В AC RMS
    БЕСКОНТАКТНЫЙ ИНДИКАТОР НАПРЯЖЕНИЯ
    В диапазоне 70 В до 600 В АС (50... 60 Гц) следует звуковое оповещение и загорается большая красная лампочка, работает на всех диапазонах
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Дисплей 3 1/2 разрядный ЖК (1999)
    Автоматическое отключение питания приблизительно 10 минут
    Частота измерений 2 раза в секунду
    Условия эксплуатации 0...+50 °C при 70%
    Питание батарея 9 В
    Срок службы батареи 200 часов
    Габариты (Ш х В х Г) 155 мм х 72 мм х 32 мм
    Вес 210 г (с батареей)

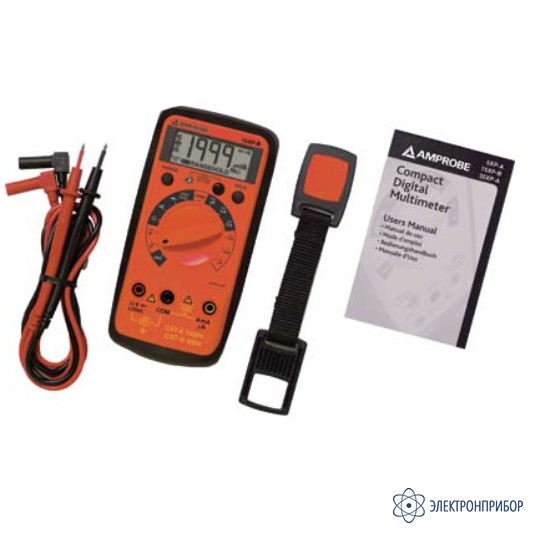

  • Комплект поставки 15XP-B

    Наименование Количество
    1 Цифровой мультиметр 15XP-B 1
    2 Измерительный провод 2
    3 Магнитный зажим типа Magne-Grip 1
    4 Батарея 9 В 1
    5 Руководтсво по эксплуатации 1
