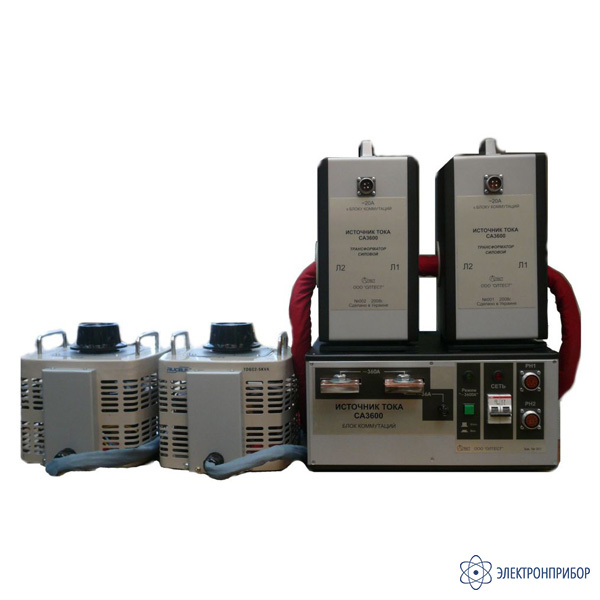

СА3600 — источник тока с ручной регулировкой тока

Сохранить в PDF Распечатать
  • Назначение источника тока CA3600:

    Предназначен для обеспечения питания измерительной цепи переменным током при проведении поверок (калибровок) измерительных трансформаторов тока с номинальным значением первичного тока до 5000А.

    Управление источником осуществляется с помощью команд получаемых от компаратора СА507 или специального программного обеспечения установленного на персональном компьютере.

    Блочная структура источника тока обеспечивает ток в измерительной цепи, находящейся на расстоянии до 5м от места расположения регуляторов напряжения и блока коммутаций, непосредственно в измерительную цепь включены только трансформаторы силовые один или два в зависимости от требуемого значения тока.

  • Технические характеристики источника тока CA3600:

    Параметр Значение
    Нормальные условия применения
    Температура окружающего воздуха от 10 до 30 °С
    Относительная влажность воздуха до 80% при температуре 25 °С
    Рабочие условия применения
    Температура окружающего воздуха от 0 до плюс 40 °С
    Относительная влажность воздуха до 80% при температ уре 25 °С
    Электропитание прибора
    От сети 220 В 50 Гц
    Мощность потребления
    СА3600 не более 10 кВА
    Масса
    СА3600 с ручной регулировкой тока не более 105 кг
    СА3600 с автоматической регулировкой тока не более 90 кг
    Диапазон регулирования силы тока, А Напряжение на выходе источника тока при отключенной нагрузке, не менее, В
    от 0,01 до 36 60
    от 0,05 до 720 5
    от 0,05 до 3000 1
    от 0,1 до 6000 2
  • Комплект поставки СА3600

    Наименование Количество
    Источник тока СА3600. Блок коммутаций 1
    Источник тока СА3600. Регулятор напряжения 2
    Кабель питания КП3600 1
    Токовод 720А (1м) 3
