ИТ-720 — источник тока

Сохранить в PDF Распечатать
  • Назначение источника тока ИТ-720:

    Источник тока ИТ-720 при работе с однофазным регулятором напряжения предназначен для питания поверяемых и эталонных трансформаторов тока  на местах эксплуатации этих ТТ.

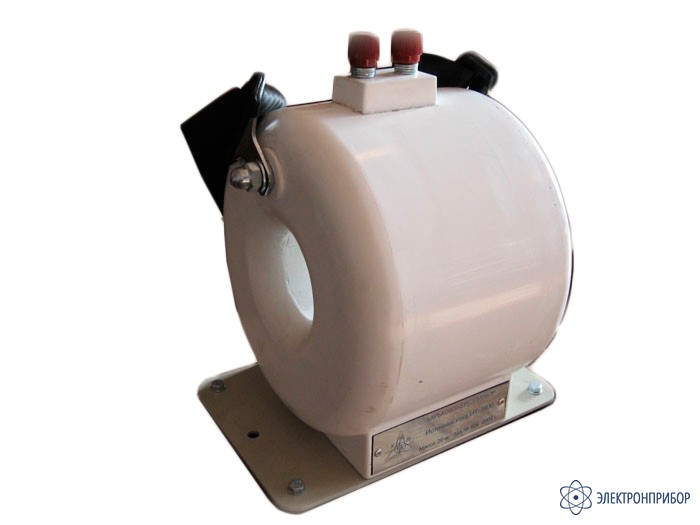

    Источник тока ИТ-720 является переносным оборудованием. ИТ-720 представляет собой тороидальный силовой трансформатор, залитый изоляционным компаундом. Вторичной обмоткой трансформатора служат гибкие шины, пропущенные через отверстие в ИТ-720.

    Поверяемый и эталонный ТТ подключаются гибкими шинами, пропущенными через отверстие в ИТ-720. Кабель питания от РНО подводится к клеммам в верхней части источник тока.

    Условия эксплуатации источника тока ИТ-720:

    • температура окружающего воздуха, ˚С: от минус 10 до + 35;
    • относительная влажность воздуха при температуре + 25 ˚С, %, не более: 80;
    • атмосферное давление, мм рт. ст.: от 630 до 800.
  • Технические характеристики источника тока ИТ-720:

    Параметр Значения
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±1
    Наибольший ток на выходе (действующее значение), кА 1
    Наибольшая потребляемая мощность, кВ∙А 2,2
    Максимальное напряжение холостого хода, В 1,5
    Масса установки, кг, не более 17
    Габаритные размеры, мм 358х340х200
  • Комплект поставки ИТ-720

    Наименование Количество
    ИТ-720 1
    Шина гибкая (длина 1м), Сечение 10 мм2 2
    Шина гибкая (длина 2м), Сечение 10 мм2 1
    Шина гибкая (длина 1м), Сечение 1 мм2 2
    Шина гибкая (длина 2м), Сечение 1 мм2 1
    Руководство по эксплуатации 1

    Доплнительная комплектация

    Наименование Цена
    ЛАТР (Iном=12 A) По запросу
