ИТ-3600 — источник тока

Сохранить в PDF Распечатать
  • Назначение источника тока ИТ-3600:

    Источник тока ИТ-3600 при работе с однофазным регулятором напряжения предназначен для питания поверяемых и эталонных трансформаторов тока  на местах эксплуатации этих ТТ.

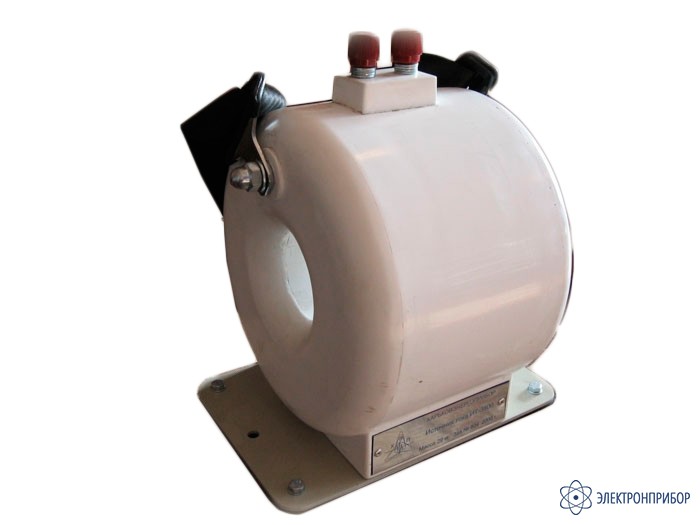

    Источник тока ИТ-3600 является переносным оборудованием. ИТ-3600 представляет собой тороидальный силовой трансформатор, залитый изоляционным компаундом. Вторичной обмоткой трансформатора служат гибкие шины, пропущенные через отверстие в ИТ-3600.

    Поверяемый и эталонный ТТ подключаются гибкими шинами, пропущенными через отверстие в ИТ-3600. Кабель питания от РНО подводится к клеммам в верхней части источник тока.

    Условия эксплуатации источника тока ИТ-3600:

    • температура окружающего воздуха, ˚С: от минус 10 до + 35;
    • относительная влажность воздуха при температуре + 25 ˚С, %, не более: 80;
    • атмосферное давление, мм рт. ст.: от 630 до 800.
  • Технические характеристики источника тока ИТ-3600:

    Параметр Значения
    Напряжение питающей сети однофазного переменного тока, В 0-240
    Частота питающей сети, Гц 50±1
    Наибольший ток на выходе (действующее значение), кА 3,6
    Наибольшая потребляемая мощность, кВ∙А 4,1
    Максимальное напряжение холостого хода на одном витке, В 1,3
    Масса установки, кг, не более 29
    Габаритные размеры, мм 290х260х230
  • Комплект поставки ИТ-3600

    Наименование Количество
    ИТ-3600 1
    Шина гибкая (длина 1 м), сечение 110 мм2 6
    Шина гибкая (длина 2 м), сечение 110 мм2 3
    Кабель питания 1
    Руководство по эксплуатации 1

    Доплнительная комплектация

    Наименование Цена
    РНО По запросу
