ПВЕ-220 кл.точности 0.1 — преобразователь напряжения высоковольтный емкостной

Код товара: 36800
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      32575-11 до 18.05.2026

    • Производитель

      МАРС-ЭНЕРГО

    Описание преобразователя напряжения измерительного высоковольтного емкостного  ПВЕ-220 кл.точности 0.1:

    ПВЕ-220 кл.точности 0.1 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.

    Область применения ПВЕ-220 кл.точности 0.1

    • Поверка рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных (при использовании в качестве эталонного средства измерений);
    • Измерения высокого напряжения.

    Особенности работы преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-220 кл.точности 0.1:

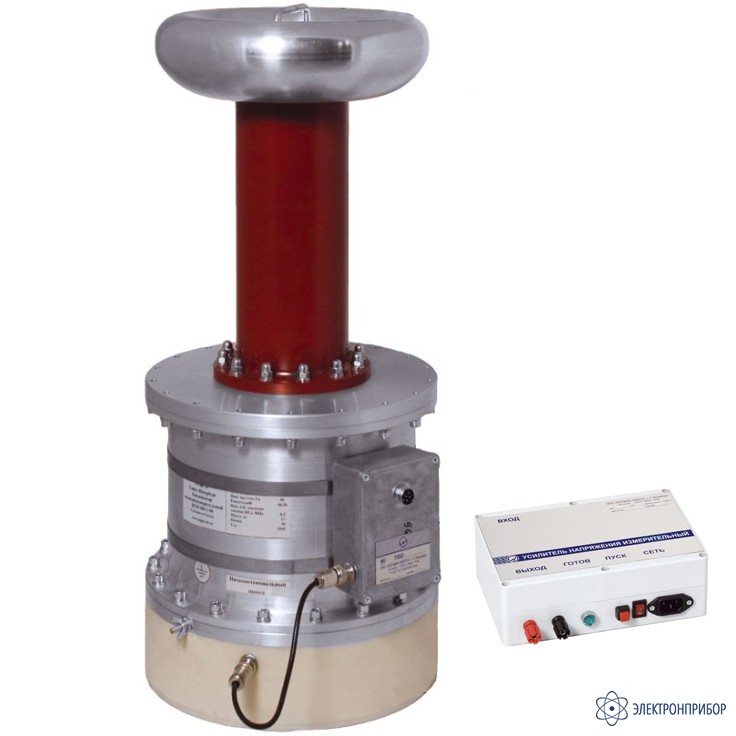

    ПВЕ-220  кл.точности 0.1 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.

    Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход преобразователя ток-напряжение ПТН. Переменное напряжение с выхода ПТН поступает на быстродействующий усилитель напряжения, который повышает напряжение до номинального вторичного. Питание на ПТН поступает от усилителя УИН. ПВЕ в настройках не нуждается.

  • Технические характеристики преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-220 кл.точности 0.1:

    Параметр Значение
    Диапазоны основных погрешностей измерения
    Номинальное первичное напряжение, кВ 110/√3, 220/√3
    Номинальное вторичное напряжение, В 110/√3
    Пределы допускаемой основной погрешности измерений
    Класс точности 0,1 Напряжения, % ±0,1
    Угловой, мин ±5
    Диапазон измерения входного напряжения от 40 до 120 % от номинального
    Дополнительная температурная погрешность в рабочих условиях применения не превышает 100 % от основной погрешности
    Технические характеристики УИН (УИНД)
    Габариты УИН (высота х ширина х глубина), мм (80 х 185 х 225) ±5
    Масса УИН, кг, не более 1,5
    Сопротивление нагрузки, не менее, кОм 100
    Емкость нагрузки, не более, нФ 5,0
    Потребляемая мощность (от сети), В·А, не более 10
    Технические характеристики ПП
    Номинальное первичное напряжение, кВ 220/√3
    Испытательное напряжение в течение 1 мин, кВ 183
    Избыточное давление заполне ния газом SF6, МПа номинальное 0,3
    минимальное 0,2
    Габариты конденсатора (высота х диаметр), мм 950 х 300
    Масса, кг, не более 35
    Общие характеристики
    обеспечивает технические характеристики по истечении времени установления рабочего режима составляющего не менее 30 мин
    Время непрерывной работы не более 4 часов с перерывом не менее 1 часа
    Среднее время наработки на отказ, T0 не менее 8000 час
    Средний срок службы, TСЛ не менее 10 лет
    Питание от сети переменного тока (220 ± 20) В, (50 ± 0,5) Гц, при коэффициенте несинусоидальности не более 5%, через кабель питания
    Условия эксплуатации
    Рабочий диапазон температур окружающего воздуха, °C от 5 до 35
    Рабочая относительная влажность при температуре окружающего воздуха 30°C, не более, % 90
    Рабочий диапазон атмосферного давления, кПа 70 – 106,7
  • Комплект поставки ПВЕ-220 кл.точности 0.1

    Наименование Количество
    1 Блок первичного преобразователя ПП 1
    2 Блок усилителя УИН 1
    3 Кабель измерительный К2 1
    4 Кабель К1 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
    7 Ящик упаковочный 1
    8 Кабель некоронирующий (или изолированный) высоковольтный К4 1
