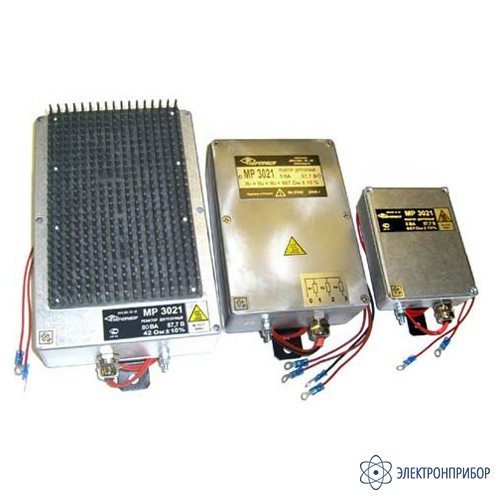

МР3021-Н-110/√3В-(3х5)ВА — трехфазный догрузочный резистор для трансформаторов напряжения
Код товара: 45927-
-
Гарантия
24 месяца
Назначение догрузочного резистора для трансформаторов напряжения MP3021-H:
Догрузочные резисторы типа МР3021 (другие названия - дозагрузочные, балластные резисторы, сопротивления), выпускаются по ТУ 6199-022-16851585-2005, сертификат соответствия РОСС RU.АЯ24.Н32346, примеры расчета и рекомендации изложены Госстандартом в МИ 3022-2006 и МИ 3023-2006. Предназначены для догрузки вторичных цепей измерительных трансформаторов напряжения и тока до уровня от 25 до 100 % от номинальной мощности, указанной в паспорте трансформатора (в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, а также МИ 2022-2006 и МИ 2023-2006).
Описание догрузочного резистора для трансформаторов напряжения MP3021-H:
Догрузочный трехфазный резистор для трансформаторов напряжения MP3021-Н применяется для догрузки измерительных трансформаторов напряжения с номинальным выходным напряжением - 100; 100/√3; 110; 110/√3 В (Вольт). Изготавливаются в 1 и 3-х фазном исполнении. Предусмотрена защита от несанкционированного доступа. Герметизированы, могут применяться на открытом воздухе, защищены от попадания влаги.
Выводы догрузочных резисторов изготовлены из термостойкого подводящего кабеля длиной 1м с наконечником под болт М4. В случае необходимости применения резисторов с большей мощностью соединяются два или более догрузочных резисторов параллельно.
Пример обозначения догрузочного резистора для трансформатора напряжения MP3021-H с напряжением 100/√3В и номинальной мощностью 30ВА:
для однофазного - МР3021-Н-100/√3В-30ВА,
для трехфазного - МР3021-Н-100/√3В-(3х30)ВА.
-
-
Технические характеристики однофазного догрузочного резистора для трансформаторов напряжения МР3021-Н-110/√3В-(3х5)ВА:

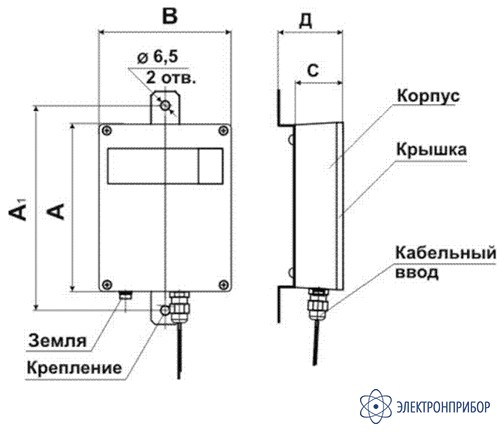

Параметр Значение Номинальное выходное напряжение 110/√3 В Номинальная мощность 3х5 ВА Рабочий диапазон напряжений 0,8 - 1,2Uн Рабочий диапазон температур от – 40 до +50°С Допускаемая погрешность сопротивления ± 10% за 10 лет эксплуатации Относительная влажность до 90% при температуре 25°С Габаритные размеры (АхА1хВхСхD) 187х199х118х38х50 мм Масса 0,72 кг -
Комплект поставки МР3021-Н-110/√3В-(3х5)ВА
№ Наименование Количество 1 Догрузочный резистор для трансформаторов напряжения МР3021-Н-110/√3В-(3х5)ВА 1 -
