MP3025 — магазин нагрузок для поверки трансформаторов напряжения

Код товара: 45877
  • 22808-07
    Магазин нагрузок для поверки трансформаторов напряжения MP3025 Магазин нагрузок для поверки трансформаторов напряжения MP3025
    4 варианта исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      22808-07 до 17.07.2027

    Сертификаты

    Назначение магазин нагрузок для поверки трансформаторов напряжения MP3025:

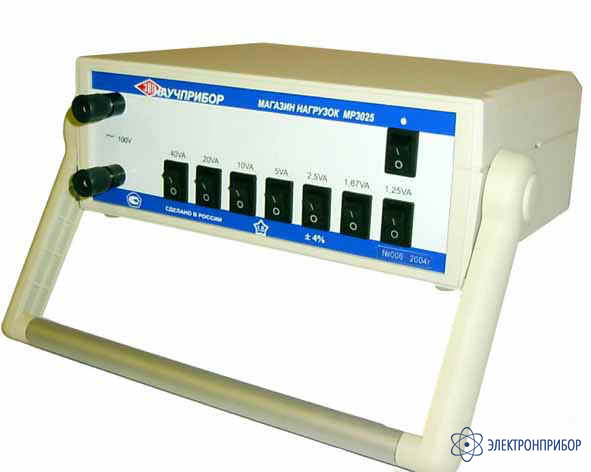

    Магазин нагрузок для поверки трансформаторов напряжения MP3025 предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz. Магазин нагрузок MP3025 собран в диэлектрическом корпусе и снабжен откидывающейся ручкой.

    Магазин нагрузок MP3025 изго­тавливается в типоисполнениях:

    • МР3025 (100V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
    • МР3025 (57,7V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
    • МР3025 (100V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 40; 40; 40; 40; 40 ВА (в сумме 200 ВА);
    • МР3025 (57,7V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 40; 40; 40; 40; 40 ВА (в сумме 200 ВА).

  • Номинальное значение активных сопротивлений и индуктивностей, а также их допускаемые отклонения магазина нагрузок MP3025:

    Обозначение секции (номин. значение полной мощности нагрузки), ВА Номинальное значение активного сопротивления нагрузки, Ом Допустимое отклонение активного сопротивления нагрузки, не более, Ом Номинальное значение индуктивности нагрузки, Н Допустимое отклонение индуктивности нагрузки, не более, Н
    Технические характеристики МР3025 (100V-80,42VA)
    40 200 ± 8 0,477 ± 0,019
    20 400 ± 16 0,955 ± 0,038
    10 800 ± 32 1,910 ± 0,076
    5 1600 ± 64 3,820 ± 0,153
    2,5 3200 ± 128 7,639 ± 0,305
    1,67 4700 ± 188 11,440 ± 0,458
    1,25 6400 ± 256 15,280 ± 0,611
    Технические характеристики МР3025 (57,7V-80,42VA)
    40 66,6 ± 2,66 0,159 ± 0,00636
    20 133,2 ± 5,33 0,318 ± 0,0127
    10 266,3 ± 10,6 0,636 ± 0,0254
    5 532,6 ± 21,3 1,272 ± 0,0509
    2,5 1065,4 ± 42,6 2,545 ± 0,102
    1,67 1594 ± 63,7 3,810 ± 0,152
    1,25 2130 ± 85,2 5,090 ± 0,203
    Технические характеристики MP3025 (100V-200VA)
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    Технические характеристики MP3025 (57,7V-200VA)
    40 66,6 ± 2,66 0,159 ± 0,00636
    40 66,6 ± 2,66 0,159 ± 0,00636
    40 66,6 ± 2,66 0,159 ± 0,00636
    40 66,6 ± 2,66 0,159 ± 0,00636
    40 66,6 ± 2,66 0,159 ± 0,00636

    Общие характеристики магазина нагрузок для поверки трансформаторов напряжения MP3025:

    Параметр Значение
    МР3025 (100V-80,42VA) МР3025 (57,7V-80,42VA) МР3025 (100V-200VA) МР3025 (57,7V-200VA)
    Номинальное напряжение переменного тока, подаваемого на магазин 100 В 57,7 В 100 В 57,7 В
    Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней) ±4% от номинального значения включенной нагрузки в рабочем диапазоне температур
    Номинальное значение полной мощности, при cosj= 0,8 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА) 40; 40; 40; 40; 40 ВА (в сумме 200 ВА)
    Переключаемые секции нагрузок могут быть включены в любом наборе
    Температура окружающей среды от 10 до 35°C
    Габариты 220(глубина)х235х90 мм
    Масса, не более 3,5 кг

  • Комплект поставки MP3025

    № Наименование Количество
    1 Магазин нагрузок для поверки трансформаторов напряжения MP3025 в выбранном исполнении 1
    2 Руководство по эксплуатации 1
    3 Формуляр 1
