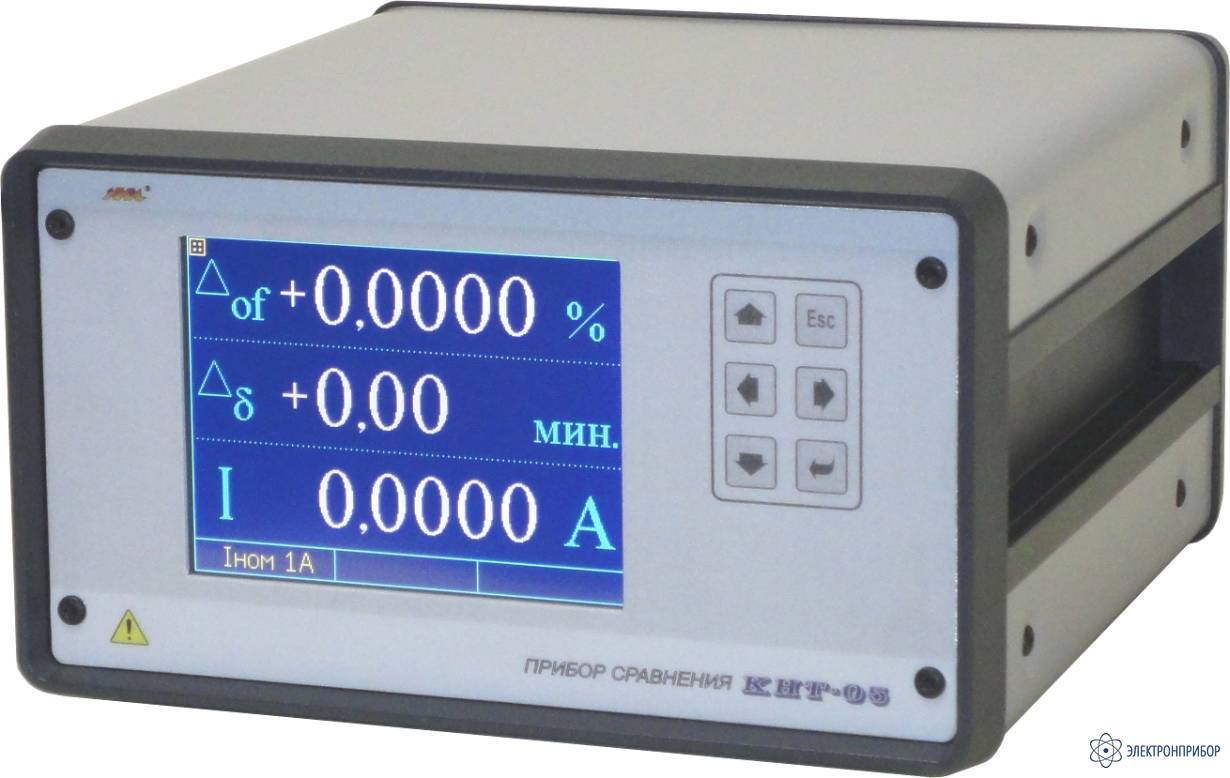

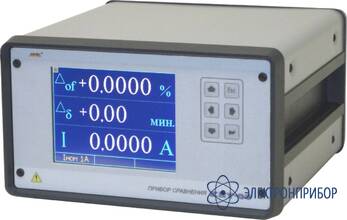

КНТ-05 — прибор сравнения

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      37854-08

    Сертификаты

    Назначение прибора сравнения КНТ-05:

    Приборы сравнения КНТ-05 и КНТ-05А предназначены для определения по ГОСТ 8.217-2003 погрешностей трансформаторов тока (далее - ТТ) промышленной частоты 50 Гц класса точности 0,01 и менее точных с вторичными номинальными токами 1 А и 5 А и трансформаторов напряжения (далее - ТН) по ГОСТ 8.216-88 промышленной частоты 50 Гц класса точности 0,01 и менее точных с вторичными номинальными напряжениями от 100/3 В до 220 В, а также для определения параметров нагрузки вторичных цепей ТТ и ТН и погрешностей шунтов постоянного и переменного тока класса точности 0,02 и менее точных.

    Область применения - поверка и калибровка ТТ и ТН, магазинов сопротивлений и проводимостей, используемых в качестве вторичных нагрузок ТТ и ТН, шунтов переменного и постоянного тока

    Выпускаются по документации ООО Предприятие "ТМЕ" ТУ 4225-007-12298401-07.

  • Технические характеристики прибора сравнения КНТ-05:

    Измеряемая величина Предел измерения
    КНТ-05 КНТ-05А
    Относительная разность (токовая погрешность) действующих значений двух токов (Δof), % от минус 20 до плюс 20
    Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 250 В (Δof), % от минус 20 до плюс 20 -
    Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 1000 мВ (Δof), % - от минус 20 до плюс 20
    Абсолютная разность фаз (угловая погрешность) двух токов (Δδ),' (мин) от минус 600 до плюс 600
    Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 250 В (Δδ),' (мин) от минус 600 до плюс 600 -
    Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 1000 мВ (Δδ),' (мин) - от минус 600 до плюс 600
    Относительное значение силы тока, % от номинального значения (1 и 5 А) от 0,2 до 200
    Активная (R) и реактивная (X) составляющие полного сопротивления (Z), Ом от 0,0001 до 100
    Действующее значение напряжения, В от 5 до 250 -
    Действующее значение напряжения, мВ - от 5 до 1000
    Активная (G) и реактивная (B) составляющие полной проводимости (Y), мСм от 0,0001 до 50 -
    Частота тока (напряжения), Гц от 48 до 52
    Относительное значение силы тока, % Предел допускаемой погрешности измерения относительной разности действующих значений двух токов, %
    От 5 до 200 ±(0,01•| Δof|+2•10-4•|Δδ|+5•10-4)
    От 1 до 5 ±(0,03•| Δof|+5•10-4•|Δδ|+1•10-3)
    От 0,2 до 1 ±(0,05•| Δof|+1.5•10-3•|Δδ|+5•10-3)
    Δof – измеренное значение относительной разности действующих значений двух токов в процентах;
    Δδ – измеренное значение разности фаз двух токов в угловых минутах.
    Относительное значение силы тока, % Предел допускаемой абсолютной погрешности измерения абсолютной разности фаз двух токов, (мин)
    От 5 до 200 ±(0,01•|Δδ|+0,2•|Δof|+0,05)
    От 1 до 5 ±(0,03•|Δδ|+0,5•|Δof|+0,1)
    От 0,2 до 1 ±(0,05•|Δδ|+1,5•|Δof|+0,5)
    Относительное значение силы тока, % Предел допускаемой абсолютной погрешности измерения относительного значения силы тока, %
    От 0,2 до 200 ±(0,01•А +0,02)
    А – измеренное относительное значение силы тока в процентах.
    Относительное значение силы тока, % Значение номинального тока, А Предел допускаемой абсолютной погрешности изме рения активной (R) и реактивной (X) составляющих полного сопротивления (Z), Ом
    От 20 до 200 5 ±(0,01•Z+0,0002)
    От 1 до 20 5 ±(0,01•Z+0,0005)
    От 20 до 200 1 ±(0,01•Z+0,001)
    От 1 до 20 1 ±(0,01•Z+0,002)
    Z – рассчитанное по формуле Z = √R2 + X2 полное сопротивление, Ом.
    Значение частоты тока (напряжения), Гц Предел допускаемой абсолютной погрешности измерения частоты, Гц
    От 48 до 52 ±0,1
    Действующее значение напряжения, В Действующее значение напряжения, мВ Пределы допускаемой абсолютной погрешности измерения относительной разности действующих значений двух напряжений, %
    От 20 до 250 - ±(0,01•| Δof|+2•10-4•|Δδ|+5•10-4) -
    От 5 до 20 - ±(0,03•| Δof|+5•10-4•|Δδ|+2•10-3) -
    - от 300 до 1000 - ±(0,02•| Δof|+4•10-4•|Δδ|+3•10-3)
    - от 30 до 300 - ±(0,03•| Δof|+8•10-4•|Δδ|+5•10-3)
    - от 5 до 30 - ±(0,05•|Δof|+2•10-3•|Δδ|+1,5•10-2)
    Δof – измеренное значение относительной разности действующих значений двух напряжении, %;
    Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.
    Действующее значение напряжения, В Действующее значение напряжения, мВ Пределы допускаемой абсолютной погрешности измерения абсолютной разности фаз двух напряжений, ' (мин)
    От 20 до 250 - ±(0,01•|Δδ|+0,2•|Δof|+0,05) -
    От 5 до 20 - ±(0,03•|Δδ|+0,5•|Δof|+0,1) -
    - от 300 до 1000 - ±(0,02•|Δδ|+0,5•|Δof|+0,15)
    - от 30 до 300 - ±(0,03•|Δδ|+1•|Δof|+0,3)
    - от 5 до 30 - ±(0,05•|Δδ|+3•|Δof|+0,6)
    Δof – измеренное значение относительной разности действующих значений двух напряжении, %;
    Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.
    Действующее значение напряжения, В Действующее значение напряжения, мВ Пределы допускаемой абсолютной погрешности измерения действующего значения напряжения
    От 20 до 250 - ±(0,01•U+0,05), В -
    - от 5 до 30 - ±(0,01•u+0,5), мВ
    U – измеренное действующее значение напряжения в вольтах;
    u – измеренное действующее значение напряжения в милливольтах.
    Действующее значение напряжения, В Пределы допускаемой абсолютной погрешности измерения активной (G) и реактивной (B) составляющих полной проводимости (Y), мСм
    От 20 до 250 ±(0,01•Y+0,0005) -
    От 5 до 20 ±(0,01•Y+0,001) -
    Y – рассчитанная по формуле Y= √G2 + Bполная проводимость нагрузки, мСм.
    Общие технические харакетристкики
    Параметр Значение
    Входные сопротивления прибора не более 0,01 Ом для поверяемого трансформатора тока с номинальным вторичным током 5 А при значениях погрешности поверяемого трансформатора тока менее 2%
    0,05 Ом для поверяемого трансформатора тока с номинальным вторичным током 1 А при значениях погрешности поверяемого трансформатора тока менее 2%
    0,05 Ом для эталонного трансформатора тока
    Входные сопротивления прибора не менее 500 кОм для поверяемого трансформатора напряжения при значениях погрешности поверяемого трансформатора тока менее 1%
    500 кОм для эталонного трансформатора напряжения
    500 кОм для поверяемого и эталонного шунта
    Разъем для подключения к компьютеру RS-232
    Потребляемая мощность не более, ВА   25
    Напряжение питания, В   198-242
    Рабочие условия применения

    температура окружающего воздуха 10-35 °C;
    относительная влажность воздуха 30-80 %

    Габаритные размеры прибора не более, мм 350х150х400
    Масса прибора не более, кг    10
  • Комплект поставки КНТ-05

    Наименование Количество
    1 Прибор сравнения КНТ-05 1
    2 Кабель для подключения к питающей сети 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
    5 Формуляр 1
    6 Упаковка 1
