К535 — устройство поверки измерительных трансформаторов

Сохранить в PDF Распечатать
  • Назначение устройства поверки измерительных трансформаторов К535:

    Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.

  • Технические характеристики устройства поверки измерительных трансформаторов К535:

    • Устройство обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.
    • Устройство обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 (в дальнейшем - компаратор) согласно таблице 1

    Таблица 1

    Номинальное значение ампервитков компаратора Номинальное значение сравниваемых токов, А
    первичного вторичного
    100 0,5; 1; 2; 2,5; 5; 10;20; 25; 50; 100 0,5; 1; 2; 2,5; 5
    200 1; 2; 2,5; 4; 5; 10; 20; 25; 40; 50; 100; 200 1; 2; 2,5; 5
    300 1,5; 3; 5; 6; 7,5; 15; 30; 60; 75; 150; 300 5
    • Конечные значения диапазонов измерения погрешностей, нормальная и рабочая области значений частот соответствуют указанным в таблице 2.

    Таблица 2

    Обозначение
    диапазона
    измерений
    Диапазон измерений составляющих погрешностей Нормальная область частот, Гц Рабочая область частот, Гц
    напряжения (токовой),% угловой, …' при откл.фильтре при вкл.фильтре при откл.фильтре при вкл.фильтре
    0,2 От минус 0,2 до 0,2 От минус 20 до 20 45-100 49,8 – 40-1000 49 –
    2 От минус 2 до 2 От минус 200 до 200

    - 50,2

    59,75 –

    - 51;

    58,8 –

    20 От минус 20 до 20 - - 60,25 - 61,2
    • Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
    • Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
    • Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
      • по табло измерителя Ф5304 - ± 1,5 %
      • по аналоговому прибору компаратора - ± 2,5 %
    • Пределы допускаемой основной абсолютной погрешности компаратора равны:
      • токовой погрешности - ± 0,005%
      • угловой погрешности - ± 0,3'
    • Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
    • Мощность, потребляемая устройством от сети, не превышает 50 В·А.
    • Габаритные размеры блоков устройства и их масса указаны в табл. 3.

    Таблица 3

    Наименование и обозначение блоков устройства Габаритные размеры, мм, не более Масса, кг,не более

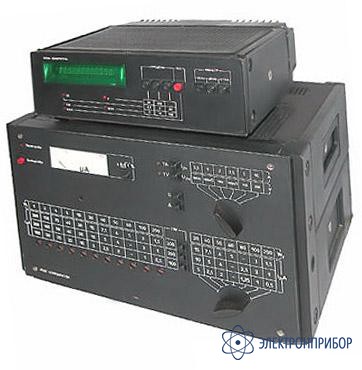

    Измеритель Ф5304 330x150x350 8,5
    Компаратор И562 450x300x470 26,5
