УППУ-МЭ 3.3Т1-П-10 — переносной поверочный комплекс (кл.т. 0,1)

Код товара: 20655
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      57346-14 до 15.03.2029

    • Производитель

      МАРС-ЭНЕРГО

    Назначение переносного поверочного комплекса УППУ-МЭ 3.3Т1-П-10:

    Переносной поверочный комплекс УППУ-МЭ 3.3Т1-П-10 предназначены для автоматизированной поверки в лабораторных условиях и на местах эксплуатации:

    • однофазных и трехфазных счетчиков электрической энергии кл. точности 0,05 и менее точных;
    • однофазных и трехфазных ваттметров, варметров, энергетических фазометров, частотомеров;
    • вольтметров, амперметров;
    • анализаторов ПКЭ по ГОСТ 30804.4.30.

    Состав переносного поверочного комплекса УППУ-МЭ 3.3Т1-П-10:

    Для автоматической поверки счётчиков и формирования протоколов (в том числе по ГОСТ ИСО/МЭК 17025-2009, включая в них данные об условиях окружающей среды) комплект установки может дополняться комплексом МЭ-Сервис-П.

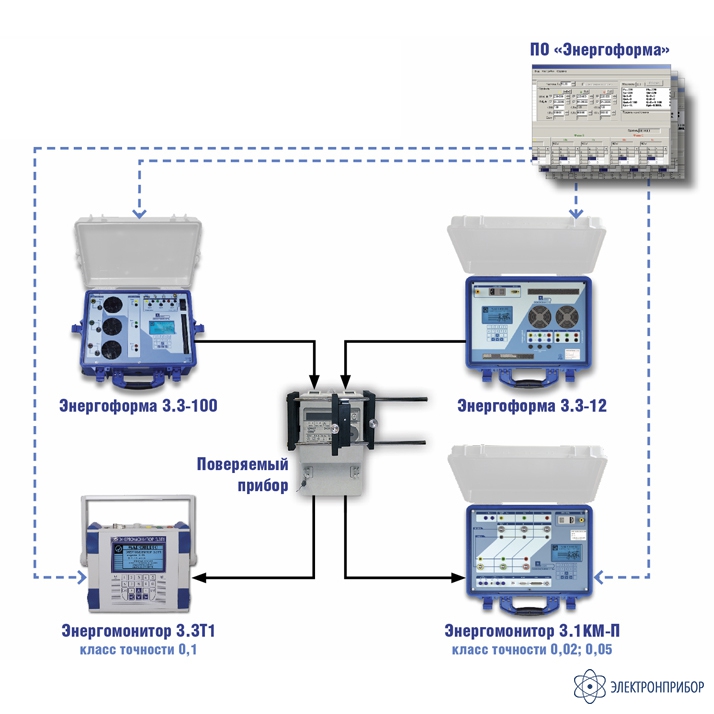

    Рис. 1. Пример схемы поверки однофазного счетсика электроэнергии на установке УППУ-МЭ 3.3Т1-П-10

  • Технические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

    Параметр Значение
    Диапазоны измерений тока 5мА÷0,75А
    25мА÷7,5А
    250мА÷75А
    100мА÷15А (кл.)
    Электропитание от сети переменного тока 100...264 В, (50 ± 5) Гц
    Потребляемая мощность по цепи переменного то Не более 20 ВА
    Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП) Не более 8 ВА
    Время работы от устройства зарядно-питающего УЗ Не менее 2 ч
    Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1) *
    Степень защиты корпуса IP 40
    Категория измерений II и III
    Защита от поражения электротоком Двойная изоляция
    Габаритные размеры (Длина × Ширина × Высота) Не более 250 × 280 × 80 мм
    Масса Не более 2,0 кг
    Рабочие условия эксплуатации
    Температура окружающего возд от –20 до 55 °С
    Относительная влажность воздуха до 90 % при 30 °С
    Атмосферное давление 70–106,7 кПа (537–800 мм рт. ст.)
    Измеряемые величины Диапазон измерений Основная погрешность измерений
    Прибор с БТТ Прибор с клещами повышенной точности
    Метрологические характеристики
    Действующее (среднеквадратическое) значе - ние переменного напряжения от 1 до 360 В ( U н = 60; 120; 240 В) 0,1 % 1
    Действующее (среднеквадратическое) значе - ние переменного тока от 5 мА до 60 А (БТТ I н = 0,5; 5; 50 А) 0,1 % 2 -
    от 50 мА до 4500 А (Клещи I н = 10; 100; 1000; 300; 3000 А) - 0,5 % 3
    Фазовый угол между фазными напряжениями первых гармоник от 0° до 360° Абсолютная: 0,1°
    Фазовый угол между напряжением и током первой гармоники одной фазы от 0° до 360° Абсолютная
    0,2° 0,5°
    Активная электрическая мощность от 0,01 U н до 1,5 U н , К P = 1 Относительная
    0,1 I н ≤ I < 1,5 I н 0,1 % 0,5 %
    0,01 I н ≤ I < 0,1 I н 0,2 % -
    Реактивная электрическая мощность от 0,05 I н U н до 1,5 I н ∙ 1,2 U н Относительная
    К Q = 1 0,3 % 1,0 %
    К Q = 0,45L...0...–0,45C 0,5 % 2,0 %
    Коэффициент мощности от –1,0 до +1,0 Абсолютная
    0,02 0,05
    Частота переменного тока от 45 до 70 Гц Абсолютная: 0,01 %
    Коэффициент несимметрии напряжения по обратной и нулевой последовательностям от 0 до 50 % Абсолютная: 0,2
    Коэффициенты искажения синусоидальности кривой напряжения и n -й гармониче ской со - ставляющей напряжения ( n от 2 до 40) от 0 до 49,9 % Абсолютная: 0,05 % (Коэффициент < 1,0)
    Относительная: 5,0 % (Коэффициент ≥ 1,0)
    Коэффициенты искажения синусоидальности тока и n -й гармониче ской составляющей тока ( n от 2 до 40) от 0 до 49,9 % Абсолютная: 0,1 (Коэффициент < 1,0)
    Относительная: 10,0 % (Коэффициент ≥ 1,0)
    Амплитудная погрешность измерительных трансформаторов тока и напряжения δ от 1 до 100 % Абсолютная: (0,02 + 0,02|δ|) %
    Угловая погрешность измерительных транс - форматоров тока и напряжения ∆ от 0,1' до 180° (1,0 + 0,1|∆|)'
    Длительность провала напряжения и времен - ного перенапряжения от 0,02 с 0,02 c
    Глубина провала напряжения от 10 до 100 % Относительная: 10,0 %
    Коэффициент временного перенапряжения от 1,10 до 7,99 отн. ед. Относительная: 2,0 %
    Кратковременная доза фликера от 0,25 до 10 5,0 % (∆ U / U ≤ 20 %)
    1±[0,1 + 0,01(( U н / U ) – 1)] %
    2±[0,1 + 0,01(( I н / I ) – 1)] %
    3±[0,5 + 0,05(( I н / I ) – 1)] %
    Параметр Вход Выход
    Параметры импульсного входа/выхода
    Уровень 5...15 В 5 В
    Максимальная частота 36 кГц 18 кГц
    Длительность >10 мкс 10 ± 2 мкс
    Постоянна 1...999 999 999 имп./(кВт ∙ ч) = 14 400 000/( I н • U н ) имп/(Вт • ч)

    Технические характеристики источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3:

    Параметр Энергоформа 3.3-12 Энергоформа 3.3-100
    Диапазон установки выходного значения по каждой фазе
    Напряжение, В до 264
    Дискретность установки 0,001
    Ток, А до 12 до 12/ 120
    Дискретность установки 0,0001 0,0001/ 0,001
    Частота первой гармоники, Гц 42,5...70
    Дискретность установки 0,01
    Фаза; Фазовый угол между напряжением первой и n-й гармоники одной фазы; Фазовый угол между током первой и n-й гармоники одной фазы, град 0...360
    Дискретность установки 0,01
    Гармонический состав сигнала, n 50
    Нестабильность мощности не более за минуту, % ±0,05
    Выходная мощность источника тока, В·А

    напряжения, В·А
    5

    10
    5 (при токе до 12 А)
    180 (при токе до 120 А)
    10
  • Комплект поставки УППУ-МЭ 3.3Т1-П-10

    Наименование УППУ-МЭ 3.3Т1-П-10-7,7-15/5-6/264 (до 10А) УППУ-МЭ 3.3Т1-П-10-120-15/5-6/264
    Прибор портативный измерительный Энергомонитор 3.3Т1 в составе:
    1 Измерительный блок Энергомонитор 3.3Т1 1 1
    2 Блоки трансформаторов тока  3-х фазные (до 0,5А, 5А, 50А) 1 1
    3 Клещи токоизмерительные 10 А 3 3
    4 Клещи токоизмерительные 100 А - 3
    5 Комплектом устройств для поверки счетчиков 1 1
    6 Внешняя аккумуляторная батарея УЗП 1 1
    7 Комплект измерительных кабелей 1 1
    8 Программное обеспечение 1 1
    9 Кабель для подключения к ПЭВМ 1 1
    10 Чемодан для транспортировки прибора 1 1
    11 Документация 1 1
    12 Свидетельство о поверке 1 1
    13 Переносной программируемый источник тока, напряжения 3-х фазный Энергоформа 3.3-12
    (10 А, 460 В)
    1 -
    14 Переносной программируемый источник тока, напряжения 3-х фазный Энергоформа 3.3-100
    (до 120 А, 460 В)
    - 1
    15 Программное обеспечение "Энергоформа" 1 1
    16 Переходник USB-4 RS232 1 1
