Н4-7 — калибратор универсальный

Сохранить в PDF Распечатать
  • Назначение калибратора универсального Н4-7

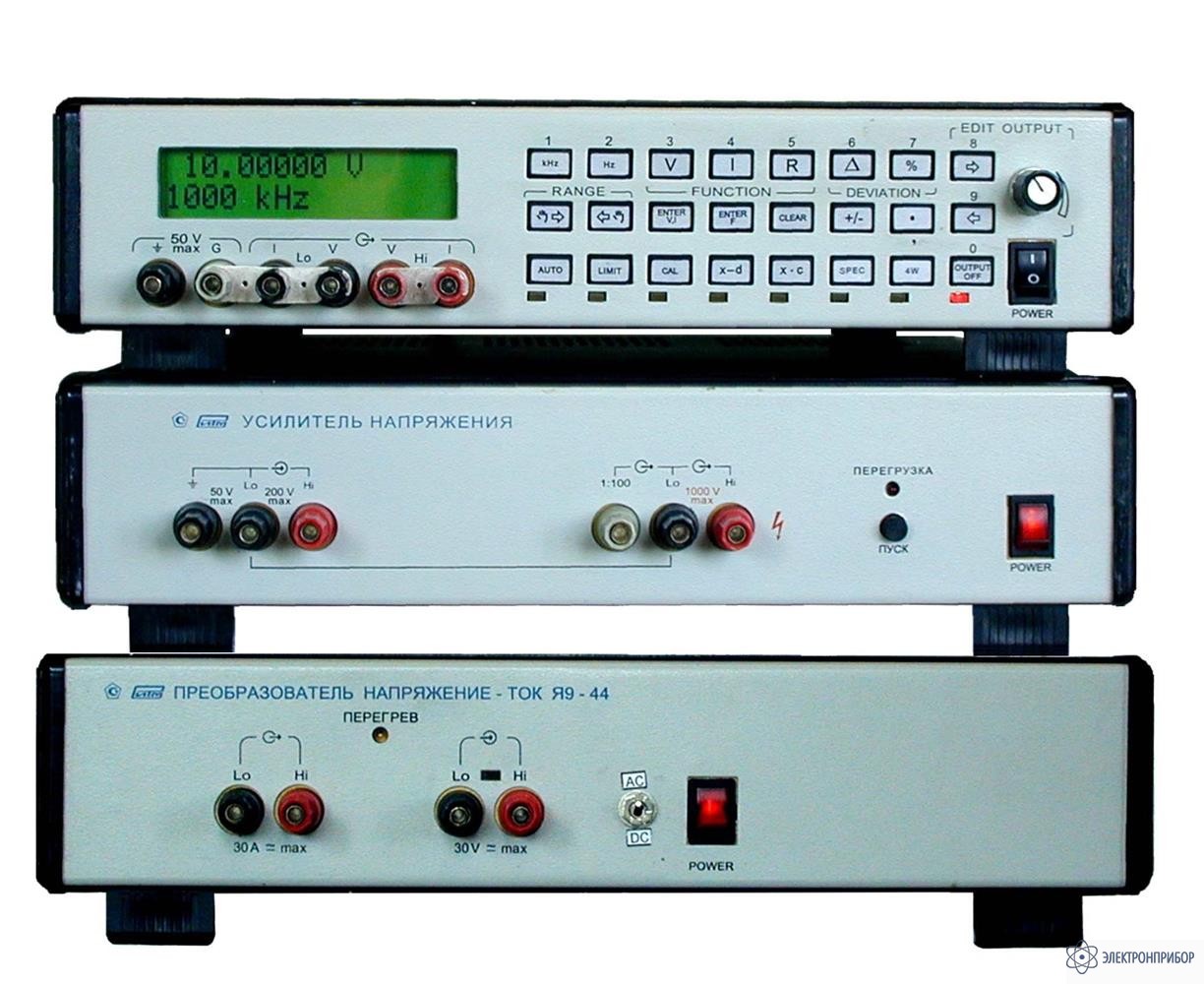

    Калибратор универсальный Н4-7 предназначен для поверки, калибровки и исследований широкой номенклатуры приборов и устройств как в составе автоматизированных систем (с приборными интерфейсами RS-232 и IEEE-488), так и автономно.

    Калибратор универсальный Н4-7 обеспечивает воспроизведение:

    • напряжений постоянного тока в диапазоне 0,1 мкВ...1000 В с погрешностью 0,001%;
    • напряжений переменного тока синусоидальной формы в диапазоне
      • 0,1 мкВ...20 В (0,1 Гц...1000 кГц) с погрешностью 0,005...0,2%;
      • до 100 В (0,1 Гц...100 кГц) с погрешностью 0,005...0,02%;
      • до 200 В (0,1 Гц...50 кГц) с погрешностью 0,005...0,03%;
      • до 500 В (0,1 Гц...20 кГц) с погрешностью 0,005...0,03%;
      • до 750 В (0,1 Гц...10 кГц) с погрешностью 0,005...0,03%;
    • силы постоянного тока от 0,1 нА до ±30 А с погрешностью 0,004...0,05%;
    • силы переменного тока синусоидальной формы от 0,1 нА до 30 А в диапазоне частот 0,1 Гц...10 кГц с погрешностью 0,015...0,3%;
    • сопротивлений постоянному току в декадных точках от 10 Ом до 10 МОм с погрешностью 0,003...0,03%;
    • отклонений от установленного значения воспроизводимого параметра.
  • Технические характеристики калибратора универсального Н4-7

    Режим воспроизведения напряжения постоянного тока U-

    Поддиапазон Uп Предел допускаемой основной погрешности, % от установленного значения + % от предельного значения поддиапазона (% от U + % от Uп)
    за 90 дней, t = (tк ± 1) оС за 1 год, t = (23 ± 5) оС за 3 года, t = (23 ± 5) оС
    0,2 V 0,001 + 0,0004 0,002 + 0,0005 0,004 + 0,0008
    2 V 0,001 + 0,00015 0,002 + 0,00025 0,004 + 0,0005
    20 V 0,0008 + 0,00008 0,002 + 0,00015 0,0035 + 0,0003
    200 V 0,0012 + 0,00012 0,0025 + 0,00025 0,005 + 0,0005
    1000V 0,0015 + 0,00015 0,0035 + 0,0004 0,006 + 0,0006

    Режим воспроизведения напряжения переменного тока U~

    Поддиапазон Uп Диапазон Предел допускаемой основной погрешности, ± (% от U + % от Uп)
    Напряжений Частоты За 1 год, t=(23± 5)°С За 3 года, t=(23± 5)°С
    0,2 V 0,1 мкВ - 0,2 В 0,1 Гц - 20 кГц 0,006 + 0,004 0,009 + 0,005
    20 - 50 кГц 0,02 + 0,004 0,03 + 0,006
    50 - 100 кГц 0,04 + 0,008 0,06 + 0,01
    100 - 300 кГц 0,1 + 0,01 0,15 + 0,015
    300 кГц - 1 МГц 0,2 + 0,02 0,3 + 0,03
    2 V 1 мкВ – 2 В 0,1 Гц - 20 кГц 0,005 + 0,0005 0,01 + 0,001
    20 - 50 кГц 0,008 + 0,0008 0,012 + 0,0012
    50 - 100 кГц 0,012 + 0,0012 0,018 + 0,0018
    100-300 кГц 0,04 + 0,004 0,06 + 0,006
    300 кГц-1 МГц 0,2 + 0,02 0,3 + 0,03
    20 V 10 мкВ – 20 В 0,1 Гц - 20 кГц 0,0045 + 0,0004 0,008 + 0,0008
    20 - 50 кГц 0,008 + 0,0008 0,012 + 0,0012
    50 - 100 кГц 0,012 + 0,0012 0,018 + 0,0018
    100-300 кГц 0,04 + 0,004 0,06 + 0,006
    300 кГц-1 МГц 0,2 + 0,02 0,3 + 0,03
    200 V 100 мкВ–140 В 0,1 Гц – 20 кГц 0,005 + 0,0005 0,01 + 0,001
    20 - 50 кГц 0,015 + 0,0015 0,025 + 0,0025
    50 – 100 кГц 0,025 + 0,0025 0,035 + 0,0035
    1000 V 1 мВ–700 В 0,1 Гц - 1 кГц 0,008 + 0,0008 0,015 + 0,001
    1 мВ–500 В 1 – 10 кГц 0,02 + 0,001 0,03 + 0,002
    1 мВ–200 В 10 – 20 кГц 0,03 + 0,001 0,05 + 0,002
    20 – 50 кГц 0,03 + 0,001 0,05 + 0,002

    Режим воспроизведения силы постоянного тока I-

    Поддиапазон Iп Предел допускаемой основной погрешности, ± (% от I + % от Iп)
    1 год, t = (23 ± 5) оС 3 года, t = (23 ± 5) оС
    0,2 mА 0,004 + 0,001 0,008 + 0,002
    2 mА 0,004 + 0,0004 0,008 + 0,001
    20 mА 0,004 + 0,0004 0,008 + 0,001
    200 mА 0,006 + 0,0006 0,01 + 0,0012
    1 А 0,01 + 0,001 0,015 + 0,003
    20 А 0,025 + 0,0025 0,05 + 0,005
    30 А 0,05 0,1

    Режим воспроизведения силы переменного тока I~

    Поддиапазон Iп Диапазон Предел допускаемой основной погрешности, ± (% от I + % от Iп)
    за 1 год, t = (23 ± 5) оС, на частотах
    0,1 – 200 Гц 0,3 – 1 кГц 1,1 - 10 кГц
    2 mА 1 нА – 2 мА 0,015 + 0,0015 0,03 + 0,003 0,06 + 0,01
    20 mА 10 нА – 20 мА 0,015 + 0,0015 0,03 + 0,003 0,06 + 0,01
    200 mА 100 нА – 200 мА 0,015 + 0,0015 0,03 + 0,003 0,06 + 0,01
    2 А 1 мкА – 2 А 0,025 + 0,0025 0,06 + 0,006 0,15 + 0,015
    20 А 10 мкА – 20 А 0,03 + 0,003 0,05 + 0,005 (0,05 + 0,005)f
    30 А 10 мкА – 30 А 0,1(30 – 200) Гц 0,1 0,3(1,1 – 5) кГц (свыше 5 кГц не нормируется)

    Режим воспроизведения сопротивлений R

    Номинальное значение сопротивления R Предел допускаемой основной погрешности, %, t = (23 ± 5) оС
    1 год 3 года
    10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм 0,003 0,005
    1 МОм 0,01 0,03
    10 МОм 0,03 0,05
  • Комплект поставки Н4-7

    Наименование Количество
    1. Калибратор универсальный Н4-7 1
    2. Усилитель напряжения 1
    3. Я9-44 - преобразователь напряжение-ток 1
