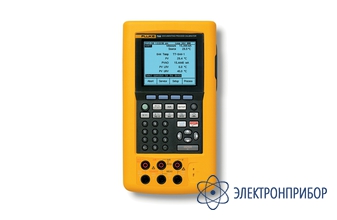

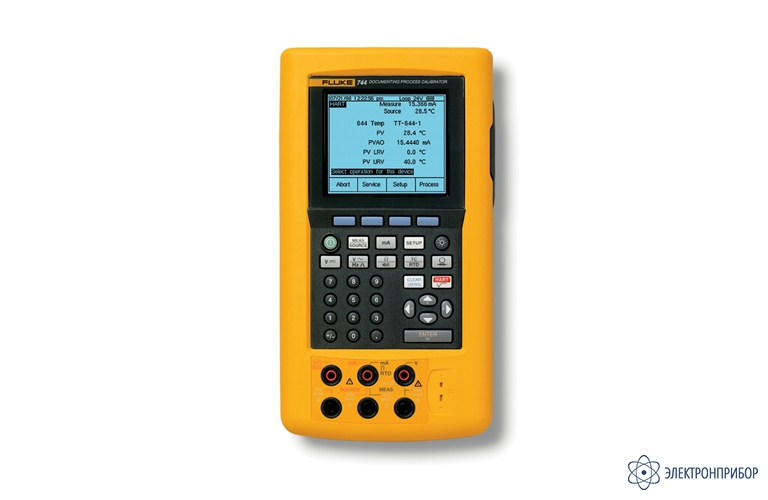

Fluke 744 — многофункциональный документирующий калибратор технологического оборудования

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      21017-07

    • Производитель

      Fluke Industrial, США

    Назначение калибратора Fluke 744:

    Многофункциональный документирующий калибратор технологического оборудования Fluke 744 прочный и надежный портативный прибор для калибровки и диагностики контрольно-управляющей аппаратуры. Fluke 744 имеет двусторонний интерфейс с компьютером. Позволяет скачивать процедуры, списки и инструкции из ПК, имеющиеся в программном обеспечении, или пересылать на компьютер данные для печати, архивирования и анализа. Расширенная память калибратора может хранить недельные данные по калибровке и измерительным процедурам. Основным его отличием от модели Fluke 743B является многосторонняя поддержка протокола HART (Highway Addressable Remote Transducer).

    Особенности калибратора Fluke 744:

    • Измеряет напряжение (В), ток (мА), сигналы RTD и термопар, частоту и сопротивление датчиков тестеров, трансмиттеров и других приборов
    • Возбуждает / моделирует напряжение (В), ток (мА), термопары, сигналы RTD, частоту, сопротивление и давление для калибровки трансмиттеров
    • Во время проверки мощные трансмиттеры питаются от замкнутой цепи с одновременным измерением тока (мА)
    • Измеряет / создает давление при помощи любого из 29 модулей давления Fluke 700Pxx Pressure Module
    • Создает и приводит в действие автоматизированные процедуры "as-found / as-left" (измерено / оставлено) для соответствия программам качества или требованиям. Записывает и документирует результаты
    • До одной недели сохраняет загруженные алгоритмы и результаты калибровки.
    • Использует много функций, таких как "autostep" (автоматическое задание шага), ввод пользователем значений во время теста, проверку одно- и двух- позиционных переключателей, проверку значения квадратного корня показаний поточных датчиков
    • Яркий двойной дисплей белого цвета. Одновременно отображает выдаваемые и измеряемые параметры.
    • NiMH-аккумулятор, рассчитанный на 10 часов непрерывного использования.
    • Работа с коротко-импульсными RTD трансмиттерами и контроллерами с длиной импульса до 1 мс.
    • Поставляется с демонстрационной версией программного обеспечения DPC/Track.
    • Совместим со многими пакетами программного обеспечения Asset Management от фирм Beamex, Blue Mountain, Cornerstone, Fisher-Rosemont, Honeywell, Siemens, Yokogawa и On Time Support и др.

    Возможности HART

    Fluke 744 призван выполнять практически все повседневные задачи, требующие обычно отдельного вспомогательного устройства для подключения к HART-коммуникациям Фактически, он обладает возможностями передачи HART-коммуникатора модели 275.

    • Не требует внешней коробки и второго прибора для каждодневной калибровки и обслуживания аппаратуры HART.
    • Обладает быстрой связью HART.
    • Поддерживает популярные модели HART трансмиттеров, обладая большим набором ориентированных на конкретное устройство команд, чем какой-либо другой калибратор HART.
    • Работает с группой главных устройств, в пакетном режиме и с многоточечной конфигурацией.
    • Легко обновляется при добавлении дополнительных приборов и выпуске новых версий HART.
    • Опрашивает для определения типа устройства, производителя, модели, меток.
    • Перенастраивает конфигурацию карты распределения сенсоров датчиков температуры с двумя сенсорами.
    • Считывает основные переменные HART PV и выходящий цифровой сигнал интеллектуального трансмиттера, при измерении аналогового тока (мА) выхода.
    • Считывает и записывает функции конфигурации HART для полевой регулировки идентификационных меток PV, демпфирует и производит другие конфигурационные установки верхнего уровня.
    • Переименовывает интеллектуальные трансмиттеры, считывая и прописывая идентификационные метки HART.

    Fluke 744 поддерживает набор команд, содержащийся в версии 5.7 протокола HART. Обладая встроенной памятью объемом 2 Мб, модель Fluke 744 поддерживает значительный комплект командных инструкций HART:

    • Универсальные команды обеспечивают функции, встроенные во все виды полевых устройств, например, считывание наименование производителя и типа устройства, считывание основных переменных (PV), или токового выхода и процента диапазона.
    • Основные практические команды - общие для большинства, но не для всех устройств функции, например, считывание многих переменных, установка времени демпфирования или проверка обратной связи.
    • Специальные команды - функции, присущие только отдельным полевым устройствам, например, подгонка датчика.

    Поддерживаемые режимы работы HART

    • Режим "Point to Point" (от точки к точке), наиболее часто используемый, присоединяет 744 к одному HART-устройству в цепи 4-20 мА.
    • В Multi-Drop (многоточечном) режиме , несколько приборов HART могут быть подключены к одной шине. 744 осуществляет поиск и идентификацию адреса каждого устройства и позволяет выбрать те из них, которые нуждаются в калибровке или проведении сопутствующих о
    • В пакетном режиме, прибор HART осуществляет пакетную передачу данных без получения запроса от главного устройства. 744 позволяет отключить трансмиттеры от этого режима на время испытаний или калибровки, а затем вновь включить его.
  • Технические характеристики калибратора Fluke 744:

    Точность измерений
    Напряжение постоянного тока 110,000 мВ
    1,10000 В
    11,0000 В
    110,000 В
    300,00 В
    0,025%+0,015% *
    0,025%+0,005% *
    0,025%+0,005% *
    0,05%+0,005% *
    0,05%+0,005% *
    Переменное напряжение 20 до 40 Гц
    40 до 500 Гц
    500 до 1 кГц
    1 кГц до 5 кГц
    Диапазоны:
    2% + 10
    0,5% + 5
    2% + 10
    10% + 20
    1,1000, 11,000, 110,00, 300В
    Постоянный ток 30,000 мА
    110,00 мА
    0,01%+0,015% *
    0,01%+0.015% *
    Сопротивление 11,000 Ω
    110,00 Ω
    1,1000 μΩ
    11,000 κΩ
    0,05% + 50 μΩ
    0,05% + 50 μΩ
    0,05% + 500 μΩ
    0,1% + 10 Ω
    Частота 1,00 до 109,99 Гц
    110,0 до 1099,9 Гц
    1,100 кГц до 10,999 кГц
    11,00 до 50,00 кГц
    0,05 Гц
    0,5 Гц
    5 Гц
    50 Гц
    Давление Точность от 0,025% диапазона при использовании любого из 29 модулей давления. Для получения подробных спецификаций см. модули давления в дополнительном оборудовании и аксессуарах. Имеются модули для дифференциального, манометрического, абсолютного, двойного, высокого давления и для вакуума.
    Примечание * (% от считанного + % полного значения)
    Точность возбуждения
    Напряжение постоянного тока 110,000 мВ
    1,10000 В
    15,0000 В
    0,01%+0,005% *
    0,01%+0,005% *
    0,01%+0,005% *
    Постоянный ток 22,000 мА (Возбуждение)
    22,000 мА (Моделирование)
    0,01%+ 0,015% *
    0,02% + 0,03% *
    Сопротивление 11,000 Ω
    110,00 Ω
    1,1000 μΩ
    11,000 κΩ
    0,01% + 20 μΩ
    0,01% + 40 μΩ
    0,02% + 500 μΩ
    0,03% + 5Ω
    Частота 0,00 до 10,99 Гц
    11,00 до 109,99 Гц
    110,0 до 1099,9 Гц
    1100 до 21999 Гц
    22,000 до 50,000 кГц
    0,01 Гц
    0,1 Гц
    0,1 Гц
    2 Гц
    5 Гц
    Примечание * (% от считанного + % полного значения)
    Импульсные RTD трансмиттеры и термопары
    Точность измерений 10 Ω Cu (427):
    100 Ω Pt (3916):
    100 Ω Pt (3926):
    100 Ω Pt (385):
    200 Ω Pt (385):
    500 Ω Pt (385):
    1000 Ω Pt (385):
    120 Ω Ni (672):
    замечание:
    E:
    N:
    J:
    L:
    K:
    T:
    U:
    B:
    R:
    S:
    C:
    BP:
    XK:
    замечание:
    2 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    Для моделирования с 2 и 3 проводами, добавьте 0,3 °C
    0,5 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,9 °C
    1,0 °C
    0,9 °C
    0,6 °C
    1,2 ºC
    0,4 ºC
    Точность для внутренних холодных спаев, для внешних спаев добавить 0,2 °C
    Импульсные RTD трансмиттеры и термопары
    Точность возбуждения 10 Ω Cu (427):
    100 Ω Pt (3916):
    100 Ω Pt (3926):
    100 Ω Pt (385):
    200 Ω Pt (385):
    500 Ω Pt (385):
    1000 Ω Pt (385):
    120 Ω Ni (672):
    замечание:
    E:
    N:
    J:
    L:
    K:
    T:
    U:
    B:
    R:
    S:
    C:
    BP:
    XK:
    замечание:
    1 °C
    0,1 °C
    0,1 °C
    0,1 °C
    0,1 °C
    0,1 °C
    0,1 °C
    0,1 °C
    Для моделирования с 2 и 3 проводами, добавьте 0,4 °C
    0,2 °C
    0,3 °C
    0,2 °C
    0,2 °C
    0,3 °C
    0,3 °C
    0,3 °C
    0,8 °C
    0,9 °C
    0,9 °C
    0,6 °C
    0,5 ºC
    0,4 ºC
    Точность для внутренних холодных спаев, для внешних спаев добавить 0,2 °C
    Функции записи и выдачи данных Функции измерения
    Скорость считывания
    Максимальная длина записи
    Напряжение, ток, сопротивление, частота, температура, давление.
    1, 2, 5, 10, 20, 30, или 60 считываний/минуту
    8000 считываний (7980 для 30 или 60 считываний/минуту)
    Линейно-нарастающие функции Функции возбуждения

    Скорость
    Определение маршрута
    Напряжение, ток, сопротивление, частота, температура, давление.

    4 шага/секунду
    Целостность цепи и напряжение (определение целостности цепи невозможно при возбуждении тока)
    Функция мощности сети Напряжение
    Точность
    Максимальный ток
    Максимальное напряжение на входе
    Избираемое, 24 В или 28 В
    0.05
    22 мА, защита от короткого замыкания
    30 В постоянного тока
    Функции задания шага Функции возбуждения
    Шаги, выполняемые вручную
    Функция Autostep (автоматическое задание шага)
    Напряжение, ток, сопротивление, частота, температура, давление.
    Избираемые шаги, меняются с помощью кнопок со стрелками
    Полностью программируемые функции, задержка запуска, значение шага, время шага, повтор
    Требования к окружающей среде
    Рабочая температура -10 °C до +50 °C
    Температура хранения -20 °C до +60 °C
    Пылестойкость/влагостойкость Соответствует IP52, IEC 529
    Высота над уровнем моря при эксплуатации 2800 м
    Электрический стандарт безопасности
    Полученные одобрения CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 и EN610-1:1993
    Механические и общие характеристики
    Размер 130 x 236 x 61 мм
    Вес 1,4 кг
    Батареи NiMh: 7.2 В, 3.5 Ач
    Время работы батареи >10 часов
    Замена аккумуляторных батарей Отдельный батарейный отсек, не требуется никакого инструмента
    Присоединение к боровому порту Соединительное устройство блока давления
    Соединительное устройство RS-232 для соединительного кабеля ПК для связи HART
    Соединение для оптимального выпрямителя
    Объем памяти для хранения данных 1 неделя результатов калибровки
  • Комплект поставки Fluke 744

    Наименование Количество
    Регистрирующий калибратор Fluke 744 1
    Зарядное устройство BC7217 1
    Аккумулятор BP7235 (установлен) 1
    Демонстрационная версия программного обеспечения DPC/TRACK 1
    Инструкция Пользователя 1
    Отчет и данные калибровки по стандарту NIST 1
    Один набор измерительных щупов TP220 1
    Интерфейсный кабель для последовательного порта 1
    Кабель связи HART 1
    Два набора зажимов для временных соединений AC220 1
    Два набора промышленных измерительных проводов TL224 1
