NC-74 — Калибратор звука, класс 1

Сохранить в PDF Распечатать
  • Назначение акустического калибратора NC-74

    Калибратор акустический NC-74 предназначен для воспроизведения уровня звукового давления в камере малого объема. Применяется для поверки и калибровки акустической аппаратуры, содержащей микрофоны.

    Описание акустического калибратора NC-74

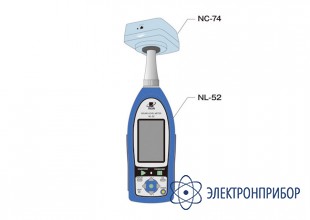

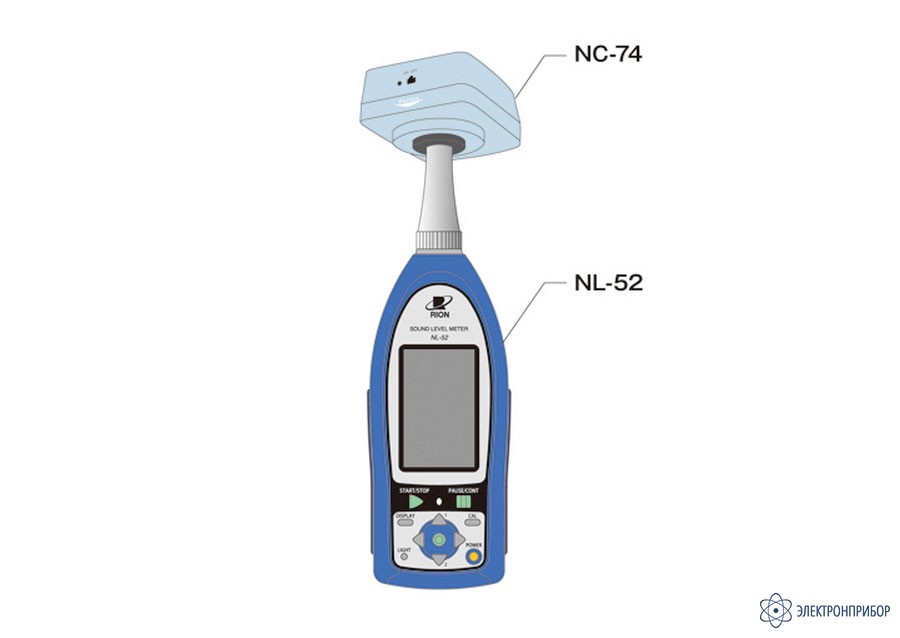

    Калибратор является портативным переносным прибором. Калибратор состоит из излучателя, кварцевого генератора электрических колебаний камеры малого объема, в которую вставляется калибруемый 1 - дюймовый или 1/2 - дюймовый микрофон.
    Звуковое давление в камере малого объема создается излучателем при подаче на него напряжения с генератора. 1 - дюймовые микрофоны при калибровке вставляются в камеру малого объема непосредственно, а 1/2 - микрофоны через переходник (адаптер).
    Знак утверждения типа наносится на корпус калибратора акустического NC-74 путем наклейки полномерной пленки с нанесенным типографским текстом

  • Технические характеристики акустического калибратора NC-74

    Параметр Значение
    Номинальное значение воспроизводимого уровня звукового давления, дБ отн. 20 мкПа 94,0
    Отклонение воспроизводимого уровня звукового давления от номинального, дБ ±0,3
    Пределы допускаемой абсолютной погрешности воспроизведения уровня звукового давления ±0,1
    Номинальная частота воспроизводимого звукового давления, Гц 1000
    Отклонение частоты звукового давления от номинального, Гц ±20
    Пределы допускаемой относительной погрешности частоты звукового давления,% ±0,5
    Коэффициент нелинейных искажений воспроизводимого звукового сигнала, % 3,0
    Напряжение питания (2 батареи LR6/AA), B 3
    Температура окружающего воздуха, °C от -10 до +50
    Атмосферное давление, кПа от 65 до 108
    Атмосферное давление, кПа от 65 до 108
    Относительная влажность воздуха при 40°C, % 90
    Габаритные размеры Д х Ш х В мм: 80 х 74 х 49
    Масса (с батареями питания), кг 0,2
  • Комплект поставки NC-74

    Наименование Количество
    1. Калибратор акустический NC-74 1
    2. Адаптер NC-74-002 1
    3. Футляр 1
    4. Калибратор акустический NC-74 2
    5. Методика поверки 336/340-02-2008 МП 1
    6. Руководство по эксплуатации 1
