TE1067 — прецизионный низкоомный магазин сопротивления (10 мОм – 10 КОм)

Код товара: 32087
  • 43198-09

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      43198-09 до 13.11.2024

    • Производитель

      Time Electronics, Великобритания

    Назначение прецизионного низкоомного магазина сопротивлений ТЕ1067:

    Модель Time Electronics 1067 применяется для моделирования различных нагрузок в процессах испытаний. Наиболее ярким случаем использования его в повседневной работе является моделирование и калибровка прецизионных платиновых термометров сопротивления и индикатором/измерителей температуры, использующих резистивные датчики.

    Описание прецизионного низкоомного магазина сопротивлений ТЕ1067:

    При разработке модели TE1067 особое внимание было уделено достижению минимально возможного остаточного сопротивления и максимальной стабильности результатов. Множественные само высыхающие контактные группы из серебряного сплава используются для каждого положения установки сопротивления, что обеспечивает выдающиеся рабочие характеристики и длительную эксплуатацию.

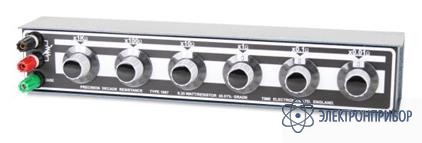

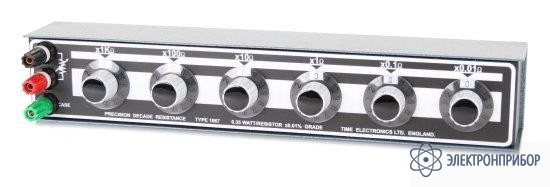

    Магазин ТЕ1067 имеет прочный полностью экранированный металлический корпус, для подключения внешних устройств используются терминалы с малой термоЭДС. Крупные расположенные в ряд наборные диски хорошо промаркированы и позволяют легко задавать и считывать величины сопротивления. Каждая декада имеет масштаб от 0 до 11, что позволяет использовать возможность «перекрывания» для удобства установки. Максимальная устанавливаемая величина равна 12222,21 Ом.

    Особенности прецизионного низкоомного магазина сопротивлений ТЕ1067:

    • диапазон сопротивлений 0,01 Ом ÷ 12 кОм
    • погрешность 0,01%
    • готовая стабильность лучше 20 РРМ
    • разрешение 6 разрядов
    • точное моделирование платинового термометра сопротивления

  • Технические характеристики прецизионного низкоомного магазина сопротивлений ТЕ1067:

    Параметр Значения
    Диапазон сопротивления 10 мОм ÷ 12 кОм
    Число декад 6, каждая с установкой от 0 до 11
    Шаг установки сопротивления 10 мОм
    Погрешность (при Tcal = 21°С) ± 0,01% установки ± 2 мОм после вычитания остаточного сопротивления
    Номинальный ток диапазон 10 мОм 3 А
    диапазон 100 мОм 3 А
    диапазон 1 Ом 1 А
    диапазон 10 Ом 350 мА
    диапазон 100 Ом 100 мА
    диапазон 1 кОм 35 мА
    Окончательное остаточное сопротивление менее 10 мОм с вариацией 1 мОм
    Температурный коэффициент менее 10 РРМ/°С (> 1 Ом)
    менее 20 РРМ/°С (< 1 Ом)
    Максимальное рабочее напряжение 350 В при максимальной установке сопротивления
    Изоляция Максимальное напряжение между корпусом и клеммами
    2 кВ/50 Гц
    Стабильность лучше 20 РРМ/°С (> 1 Ом)
    менее 100 РРМ/°С (< 1 Ом)
    Контакты из серебряного сплава
    Габаритные размеры 87 х 63 х 355 мм
    Вес 1,1 кг

  • Комплект поставки TE1067

    Наименование Количество
    Прецизионный низкоомный магазин сопротивления (10 мОм – 10 КОм) TE1067 1
