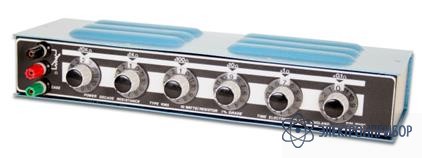

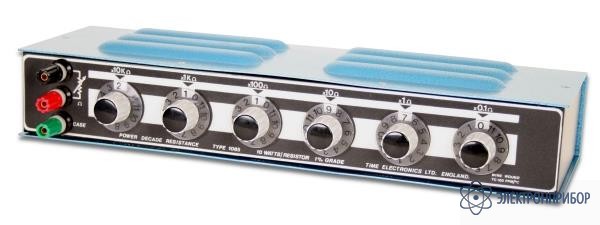

TE1065 — магазин сопротивления выходного сигнала мощностью 10 Вт (0.1 Oм - 100 КОм)

Сохранить в PDF Распечатать
  • Назначение магазина сопротивлений выходного сигнала мощностью 10 Вт ТЕ1065:

    Модель Time Electronics 1065 представляет собой декадный магазин сопротивлений мощности в прочном электростатически экранированном компактном корпусе, предназначенный для использования в научных лабораториях, лабораториях общего назначения и сфере обучения.

    Хорошо вентилируемый небольшой полностью металлический корпус позволяет легко транспортировать ТЕ1065, а для установки магазина на рабочем месте требуется совсем немного площади стола.

    Описание магазина сопротивлений выходного сигнала мощностью 10 Вт ТЕ1065:

    Магазин ТЕ1065 позволяет задавать сопротивления в диапазоне 0,11 Ом ÷ 120 кОм с типовой погрешностью ±1%. Каждый из резисторов способен отводить мощность до 10 вт, максимальное рабочее напряжения составляет 500 В.

    Шесть больших поворотных переключателей с ясным цифровым считыванием с ручек установки и многослойными посеребренными наборными контактами из 4-х параллельных каждый, позволяют легко задавать и считывать номиналы сопротивления.

    Особенности магазина сопротивлений выходного сигнала мощностью 10 Вт ТЕ1065:

    • диапазон сопротивлений 0,1 Ом ÷ 120 кОм
    • рассеивание мощности 10 вт
    • механическая и электрическая прочность
    • прямое считывание данных с индикаторов установки
    • полностью экранированный корпус
  • Технические характеристики магазина сопротивлений выходного сигнала мощностью 10 Вт ТЕ1065:

    Параметр Значения
    Диапазон сопротивления 0,1 Ом ÷ 120 кОм
    Число декад 6
    Шаг установки сопротивления 0,1 Ом
    Погрешность декада 0,1 Ом ± 5%
    декады 1 Ом ÷ 120 кОм ± 1%
    Номинальная мощность 10 Вт на каждый резистор
    Температурный коэффициент 200 РРМ/°С
    Максимальное рабочее напряжение 500 В постоянного тока
    Остаточное сопротивление 20 мОм
    Габаритные размеры 390 х 60 х 150 мм
    Вес 2 кг
  • Комплект поставки TE1065

    Наименование Количество
    Магазин сопротивления выходного сигнала мощностью 10 Вт (0.1 Oм - 100 КОм) TE1065 1
