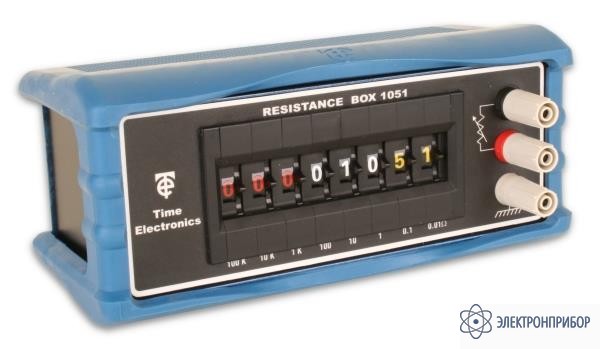

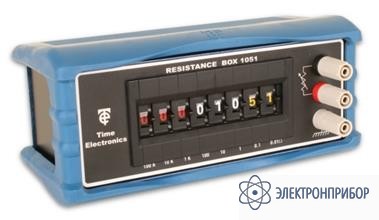

TE1051 — низкоомный магазин сопротивления

Сохранить в PDF Распечатать
  • Назначение магазина сопротивлений ТЕ1051

    Магазин сопротивления ТЕ1051 представляет собой магазин низкоомных сопротивлений в прочном компактном корпусе, предназначенный для использования в лабораториях общего назначения и специальных случаев применения, таких, как работа с платиновыми термометрами сопротивлений.

    Описание магазина сопротивлений ТЕ1051

    Переключатель со специальными позолоченными дублированными контактами обеспечивает надежную работу даже при выходе из строя основных контактов.

    Предохранительные клеммы: Полностью совместимы с 4-мм экранированным штекером, таким как стандартный штекер, неизолированный провод и лепестковый вывод.

    Чтобы избежать возможных ошибок установки или считывания, модель 1051 использует цветовое кодирование, где каждая группа из трех разрядов, соответствующих мОм, Ом и кОм, имеет свой цвет.

    Дополнительная защита: Модель ТЕ1051 помещена в эргономичный резиновый корпус (TE9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.

    Особенности магазина сопротивлений Time Electronics 1051

    • диапазон сопротивлений 0,01 Ом ÷ 1 МОм
    • высокая точность
    • четкая визуальная индикация
    • высокая стабильность
    • малый температурный коэффициент
    • моделирование платинового термометра сопротивления
    • Съемный защитный корпус
    • Предохранительные клеммы
  • Технические характеристики магазина сопротивлений ТЕ1051:

    Параметр Значения
    Диапазон сопротивления 0,01 Ом ÷ 1 МОм с шагом 0,01 Ом
    Остаточное нулевое сопротивление менее 290 мОм
    Стабильность остаточного сопротивления менее 3 мОм
    Номинальная мощность 1 Вт на каждый резистор
    Температурный коэффициент 100 РРМ/°С
    Максимальное рабочее напряжение 250 В постоянного тока
    Корпус металлическая конструкция, окрашенная в черный и синий цвет
    Габаритные размеры 110 х 75 х 200 мм
    Вес 0,6 кг

    Диапазон 0,01 Ом 0,10 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм
    Погрешность ± 10% ± 0,5% ± 1% ± 0,5% ± 0,1% ± 0,1% ± 0,1% ± 1%
    Максимальный ток 1 А 1 А 1 А 0,3 А 1 А 33 мА 10 мА 3 мА
  • Комплект поставки TE1051

    Наименование Количество
    1. TE9028 - защитный резиновый корпус 1
    2. Низкоомный магазин сопротивления ТЕ1051 1
