TE1041 — низкоомный магазин сопротивления

Сохранить в PDF Распечатать
  • Назначение низкоомного магазина сопротивлений ТЕ1041:

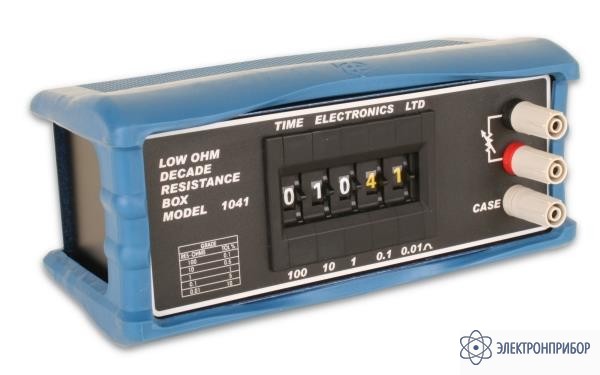

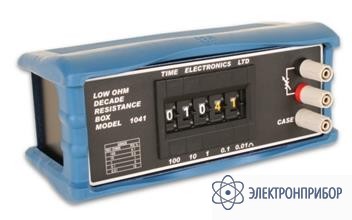

    Модель Time Electronics 1041 представляет собой прецизионный магазин сопротивлений в прочном компактном корпусе, предназначенный для использования в производстве, лабораториях и различных центрах обучения. Прочный металлический корпус позволяет легко транспортировать устройство к месту эксплуатации. Обладая диапазонами малых сопротивлений, модель 1041 идеально подходит для моделирования платиновых термометров сопротивления.

    Описание низкоомного магазина сопротивлений ТЕ1041:

    Цветная кодировка облегчает задание величины сопротивления. Переключатель со специальными позолоченными дублированными контактами обеспечивает надежную работу даже при выходе из строя основных контактов

    Предохранительные клеммы: Полностью совместимы с 4-мм экранированным штекером, таким как стандартный штекер, неизолированный провод и лепестковый вывод.

    Дополнительная защита: Модель 1041 помещена в эргономичный резиновый корпус (9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.

    Особенности низкоомного магазина сопротивлений ТЕ1041:

    • диапазон сопротивлений 0,01 Ом ÷ 1 кОм
    • разрешение 10 мОм
    • четкая визуальная индикация
    • высокая стабильность
    • малый температурный коэффициент
    • моделирование платинового термометра сопротивления
    • Съемный защитный корпус
    • Предохранительные клеммы
  • Технические характеристики низкоомного магазина сопротивлений ТЕ1041:

    Параметр Значения
    Диапазон сопротивления 0,01 Ом ÷ 1 кОм с шагом 0,01 Ом
    Остаточное нулевое сопротивление менее 60 мОм
    Стабильность остаточного сопротивления менее 3 мОм
    Номинальная мощность 1 Вт на каждый пленочный металлический резистор
    Температурный коэффициент не хуже 100 РРМ/°С
    Максимальное рабочее напряжение 100 В постоянного тока; 70 Вэфф
    (среднеквадратичное) переменного тока
    Максимальный ток 1 А постоянного тока, 0.7 Аэфф
    Разъемы подключения два 4мм гнезда. Для заземления или подключения к любому
    выходу предусмотрено третье гнездо.
    Корпус металлическая конструкция, окрашенная в черный и синий цвет
    Габаритные размеры 110 х 75 х 200 мм
    Вес 0,6 кг

    Диапазон 0,01 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом
    Погрешность ± 10% ± 5% ± 1% ± 0,5% ± 0,1%
  • Комплект поставки TE1041

    Наименование Количество
    Низкоомный магазин сопротивления ТЕ1041 1
    TE9028 - защитный резиновый корпус 1
  • Дополнительная комплектация TE1041

  • Файлы для TE1041
