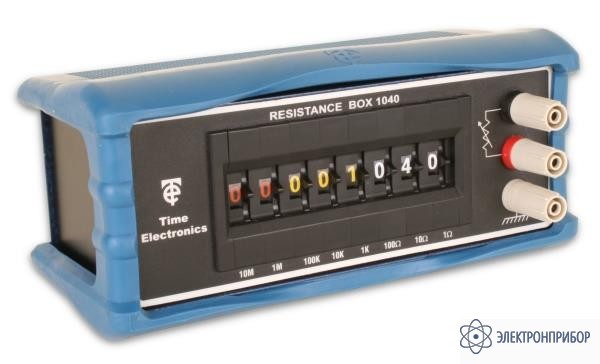

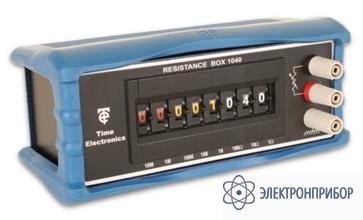

TE1040 — магазин сопротивления (1 Oм – 100 MOм)

Сохранить в PDF Распечатать
  • Назначение магазина сопротивлений ТЕ1040

    Магазин сопротивления ТЕ1040 представляет собой высокоточный магазин сопротивлений в компактном корпусе, предназначенный для использования в производстве и различных центрах обучения.

    Прочный металлический корпус позволяет легко транспортировать устройство.

    Описание магазина сопротивлений ТЕ1040

    Высокая точность прибора ТЕ1040 достигнута применением высокостабильных пленочных резисторов. Точность в средней части шкалы не хуже 0,1%. Задание величины сопротивления с помощью 8 разрядных наборных дисков позволяет точно задать значение с прямым считыванием его с панели.

    Температурный коэффициент лучше 50 РРМ/°C. каждый резистор имеет номинальную мощность 1 Вт.

    Чтобы избежать ошибки при считывании, в приборе ТЕ1040 используется цветовое кодирование, где каждя группа из трех разрядов, соответствующих Ом, кОм, МОм, имеет свой цвет.

    Особое внимание уделено надежности работы. Переключатель со специальными позолоченными контактами обеспечивает надежную работу даже при выходе из строя основных контактов.

    Предохранительные клеммы: полностью совместимы с 4-мм экранированным штекером, таким как стандартный штекер, неизолированный провод и лепестковый вывод.

    Дополнительная защита: Модель ТЕ1040 помещена в эргономичный резиновый корпус (9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.

    Особенности магазина сопротивлений ТЕ1040

    • Высокоточный и прецизионный
    • Четкая визуальная индикация
    • Высокая стабильность и низкий температурный коэффициент
    • Компактность и прочность
    • Предохранительные клеммы
    • Съемный защитный корпус
  • Технические характеристики магазина сопротивлений ТЕ1040:

    Параметр Значения
    Диапазон сопротивления 1 Ом ÷ 100 МОм с шагом 1 Ом
    Остаточное нулевое сопротивление менее 250 мОм
    Номинальная мощность 1 Вт на каждый (пленочный металлический) резистор
    Температурный коэффициент не хуже 50 РРМ/°С
    Разъемы подключения два 4мм гнезда. Для заземления или подключения к любому
    выходу предусмотрено третье гнездо.
    Корпус металлическая конструкция, окрашенная в черный и синий цвет
    Габаритные размеры 110 х 75 х 200 мм
    Вес 0,6 кг

    Диапазон 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм
    Погрешность ± 1% ± 0,5% ± 0,1% ± 0,1% ± 0,1% ± 0,1% ± 0,1% ± 1%
  • Комплект поставки TE1040

    Наименование Количество
    Магазин сопротивления ТЕ1040 1
    TE9028 - защитный резиновый корпус 1
  • Дополнительная комплектация TE1040
