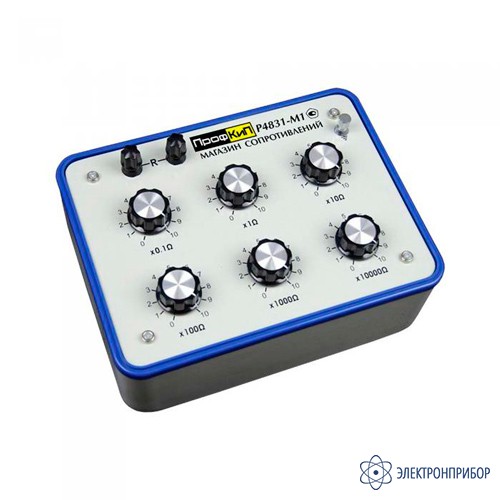

Р4831-М1 — магазин сопротивлений

Сохранить в PDF Распечатать
  • Назначение магазина сопротивления Р4831-М1

    Магазин сопротивления Р4831-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.

    Особенности магазина сопротивления Р4831-М1

    • 6 декад
    • Диапазон: 0.1 Ом … 111111.1 Ом
    • Класс точности (ММЭС): 0.2 /(2 х 10-6)
    • Среднее значение номинального сопротивления: 0.002 Ом
    • Номинальное значение ступени: 104 Ом ст., 10-1Ом мл.
    • Электрическое сопротивление изоляции: не менее 5 х 109Ом
    • Электрическая прочность изоляции: 2 кВ (1 мин)
  • Технические характеристики магазина сопротивления Р4831-М1

    Параметр Значение
    Диапазон воспроизводимых значений сопротивления 0.1 Ом … 111111.1 Ом
    Класс точности при использовании в качестве ММЭС 0.2 /(2 х 10-6)
    Среднее значение номинального сопротивления 0.021 Ом
    Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей 0.002 Ом
    Номинальное значение сопротивления одной ступени 104 Ом старшей декады
    10-1 Ом младшей декады
    Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления ±[0.02 + 2 х 10-6 (Rк/R – 1)] %,
    где Rк – наибольшее значение сопротивления магазина, R – номинальное значение включенного сопротивления
    Номинальная мощность рассеивания на одну ступень 0.01 Вт для декады «х0.1Ω»
    0.05 Вт для декады «х1Ω» и выше
    Максимальная мощность рассеивания на одну ступень 0.03 Вт для декады «х0.1Ω»
    0.1 Вт для декады «х1Ω» и выше
    Электрическое сопротивление изоляции не менее 5 х 10 9 Ом
    Электрическая прочность изоляции должна выдерживать 2.0 кВ в течении 1 минуты
    Рабочая температура 10°С … 25°С
    Относительная влажность окружающего воздуха до 80% при 20°С
    Атмосферное давление 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
  • Комплект поставки Р4831-М1

    Наименование Количество
    Магазин сопротивления Р4831-М1 1
    Руководство по эксплуатации 1
