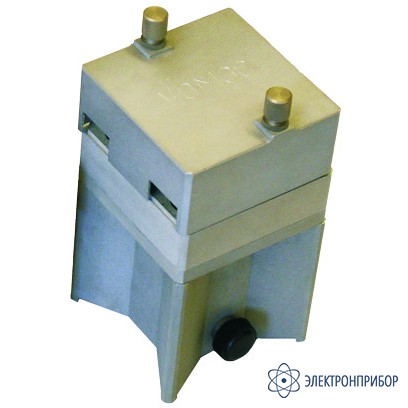

MC3061 — мера сопротивления

Сохранить в PDF Распечатать
    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      60625-15

    • Производитель

      Прочие

    Сертификаты

    Описание меры сопротивления MC3061:

    Мера сопротивления MC3061 предназначена для применения в качестве государственных эталонов, образцовых и рабочих мер в цепях постоянного и переменного тока в воздушной или жидкостной средах (конденсаторное масло, керосин, кремнийорганическая жидкость).

  • Технические характеристики меры сопротивления MC3061:

    Параметр Значение
    Номинальные сопротивления любые от 1 до 100000 Ом, в том числе 1; 10; 25; 50; 100; 150; 200; 250; 300; 400; 500; 1000; 10000 Ом
    Нестабильность сопротивления за 1 год до ±0,0001%
    Максимальная мощность до 0,2Вт
    Постоянная времени не более, нс 40 для 1 и 104 Ом; 15 для 10 Ом; 5 для 102, 103 Ом; 200 для 105 Ом
    Изменение сопротивления после циклических воздействий температуры 0…+30 °С – пренебрежимо мало;
    0…+100 °С - < 0,5 ppm.
    Суммарное изменение сопротивления за 15 лет наблюдений ≤ ±2 ppm.
    Габаритные размеры 115х59х59 мм
    Масса 0,65 кг
    Аттестация с погрешностью 0,2 ppm. и лучше прозводится в ФГУП ВНИИМ им. Д. И. Менделеева
    Срок службы не менее 15 лет
    Расширенный диапазон номиналов позволяет обеспечить единство температурных измерений с эталонами платиновых термометров сопротивления по Международной Температурной Шкале (МТШ-90)
    Параметр Значение
    Годовая нестабильность, ppm (10-4%) 1 5 10 8
    Погрешность аттестации, ppm 0,5 11 2 3,5
    Класс точности по ГОСТ 8.237-2003 рабочие эталоны 0,0005 0,001 0,002
    Номинальная мощность рассеивания, мВт 10 50
    Максимальная мощность рассеивания, мВт - 100 200
    ТКС α , 10-6 1/°С:
    - типовое
    - по заказу

    от -1 до +3,5
    ±0,5
    Отклонение действительного значения сопротивления от номинального, ppm:
    - типовое
    - по заказу

    ±100
    ±50
    Частотная погрешность при f=1кГц, не более, % 0,003 для 1 Ом
    0,0001 для 10, 102, 103, 104 Ом
    Частотная погрешность при fmax, не более, % ±0,05 для 1 и 104 Ом при fmax=50кГц
    ±0,02 для 10, 102 и 103 Ом при fmax=100кГц
    ±0,2 для 105 Ом при fmax=10кГц
    Температура среды, °С:
    - нормальная
    - рабочая

    20±0,1
    20±0,5

    20±0,1
    20±0,5

    20±0,1
    20±1

    20±0,2
    20±2
  • Комплект поставки MC3061

    Наименование Количество
    1 Мера сопротивления MC3061 1
