ЯОИ-3 — ячейка образцовая для Тангенс-3М

Сохранить в PDF Распечатать
  • Назначение ячейки ЯОИ-3:

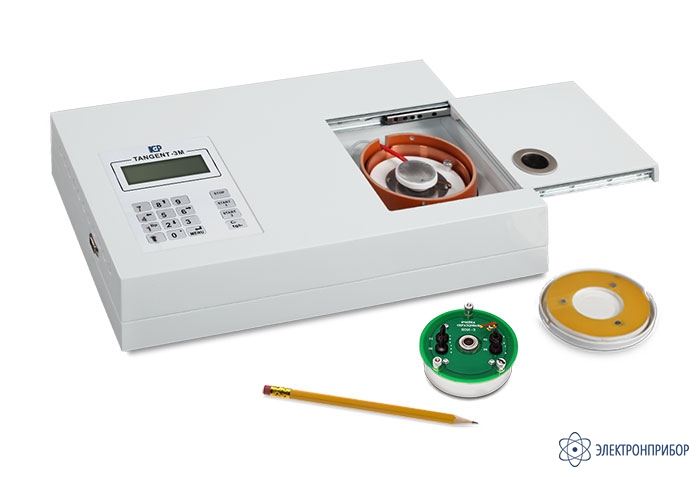

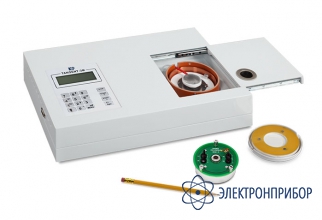

    Ячейка образцовая трехзажимного типа ЯОИ-3 предназначена для проверки точности измерений тангенса угла диэлектрических потерь и электрической ёмкости автоматизированной установкой "Тангенс-3М".

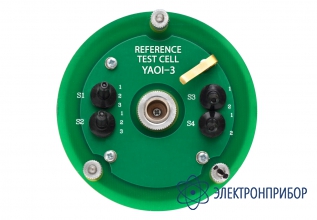

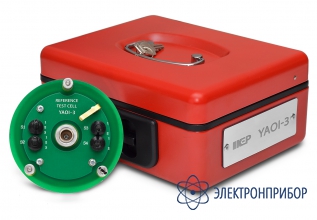

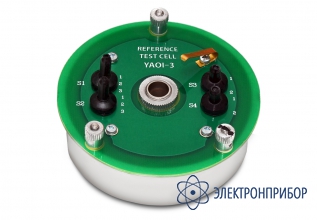

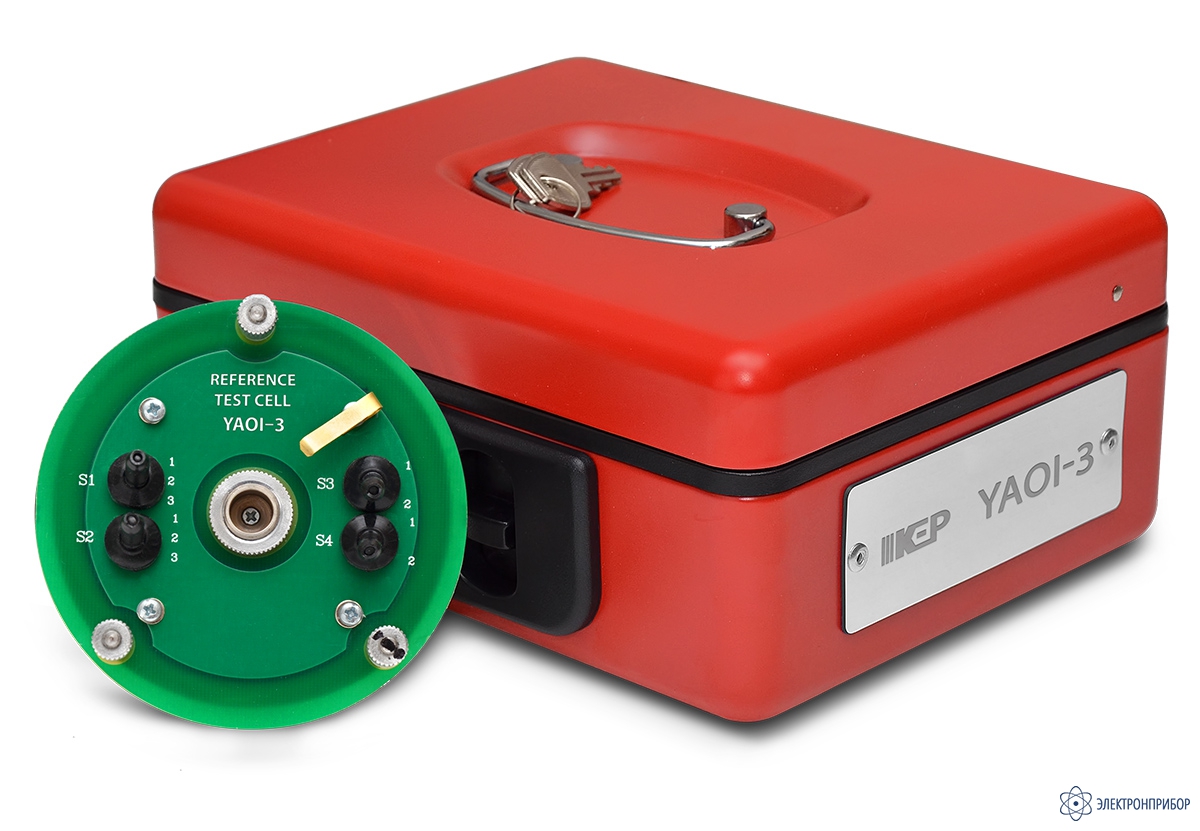

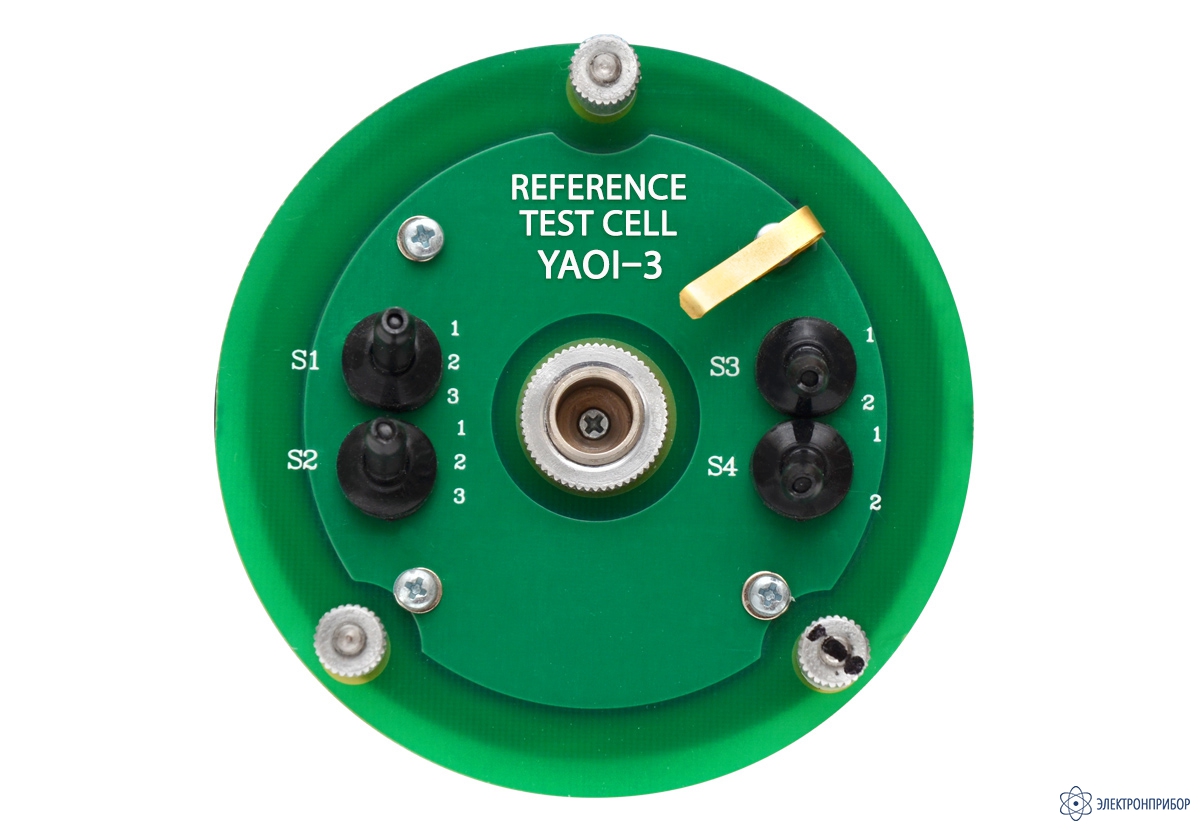

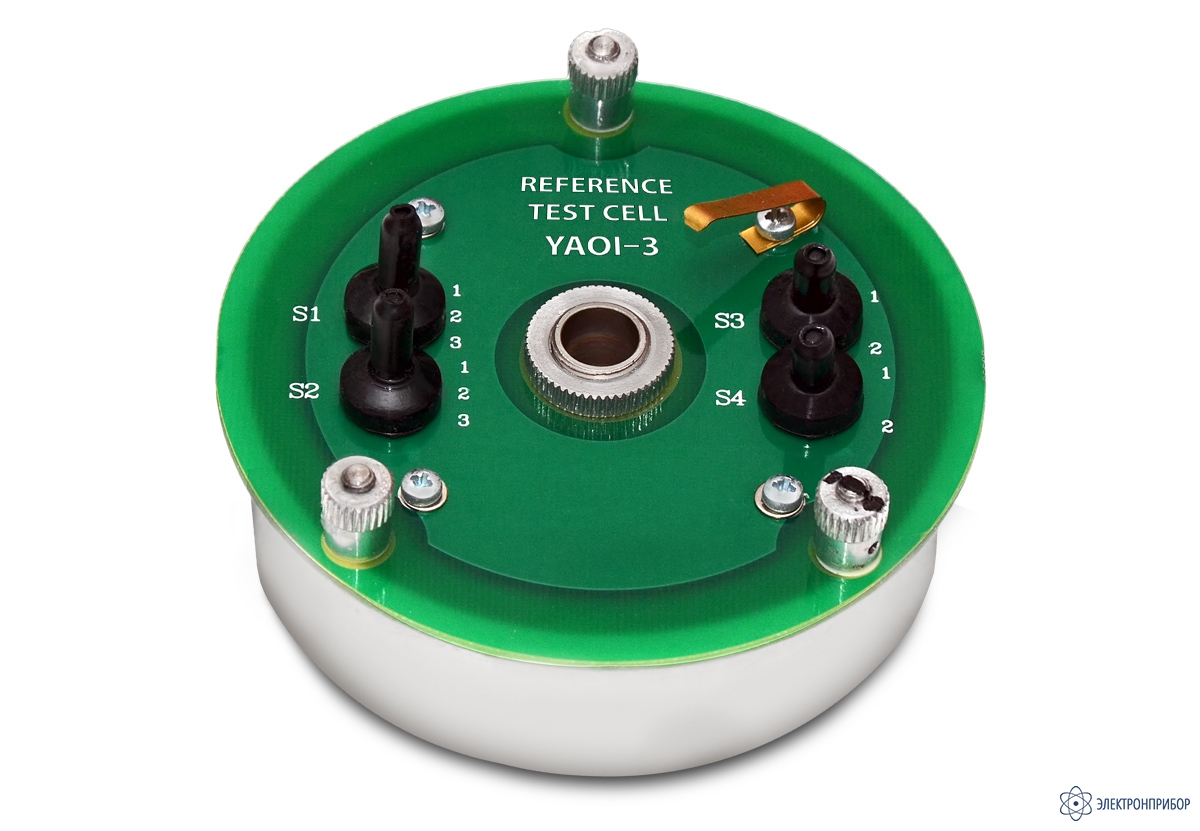

    Ячейка ЯОИ-3 представляет собой эталонный 3-х секционный конденсатор со схемой введения потерь, собранный в герметичном корпусе и снабженный разъёмом для подсоединения контактора установки.

  • Технические данные ячейки ЯОИ-3:

    • масса, кг, не более - 0,2;
    • габаритные размеры, мм – 45 х 90;
    • материал корпуса – сталь;
    • количество положений переключателей - 4.

    Условия эксплуатации ячейки ЯОИ-3:

    • температура окружающей среды, °С: +20 ± 2;
    • относительная влажность воздуха, %: 30 – 70;
    • атмосферное давление, кПа - 84 – 106,7;
    • напряжение питания, В - 220 ± 15;
    • частота питающей сети, Гц - 50 ± 0,5 Гц.
