АВН-70 — активная высоковольтная нагрузка

Сохранить в PDF Распечатать
  • Назначение активной высоковольтной нагрузки АВН-70:

    Активная высоковольтная нагрузка АВН-70 предназначена для проведения регламентных метрологических испытаний различных высоковольтных установок для проверки электрической прочности изоляции СКАТ-70, прожига изоляции силовых кабелей АИП-70, аппаратов испытания диэлектриков АИД-70М, АИД-70Ц.

    Нагрузка с различными значениями сопротивлений АВН-70 необходима:

    • Для проверки автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений;
    • Определения относительной погрешности измерения амплитудных значений напряжений постоянного и переменного тока;
    • Определения погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.

    Значения активных нагрузок АВН-70:

    Требуемые параметры R (МОм) Номер схемы соединений Расчетное значение сопротивления (МОм)
    1 0,7- 0,8 1 0,8
    2 1,2 - 1,5 2 1,33
    3 2 - 2,5 3 2
    4 2,29
    4 6 - 7 5 6,4
    5 8 - 10 6 8,5
    7 9,3
    6 14 - 15 8 14,7
    7 20 - 25 9 20
    10 24
    8 60 - 70 11 60
    12 64
    13 68

    Особенности активной высоковольтной нагрузки АВН-70:

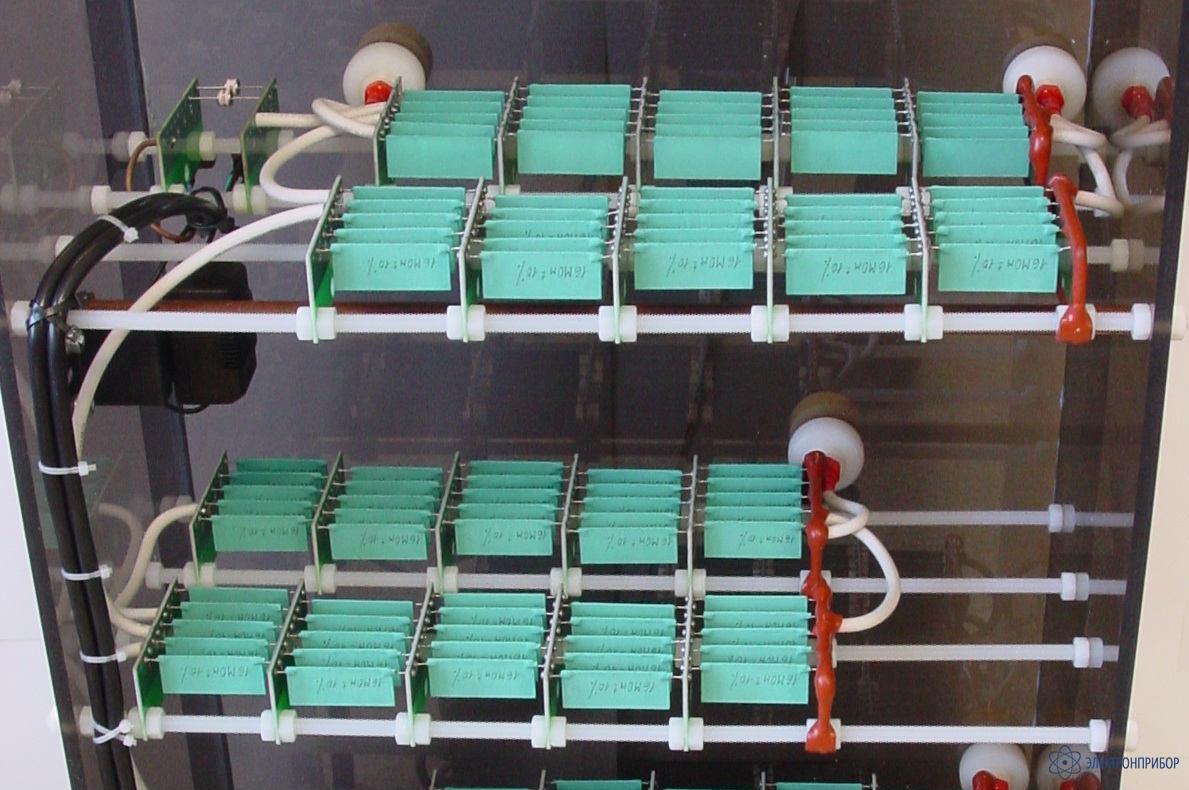

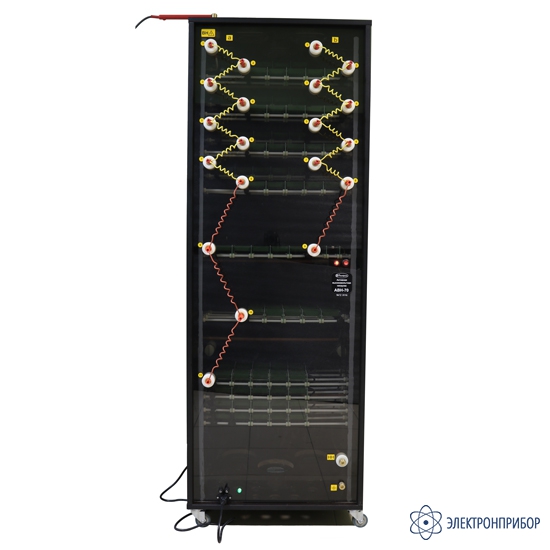

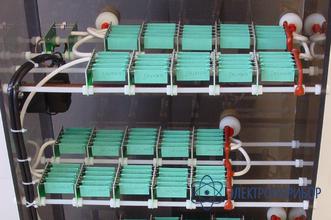

    АВН-70 выполнена в виде передвижного лабораторного шкафа, устанавливаемого рядом с объектом испытаний на ограждаемой испытательной площадке. В качестве элементов нагрузки используются модули, собранные из резисторов. Каждый модуль представляет собой сборку из 25 резисторов, впаянных в печатные платы.

    Передняя панель и внутренний каркас изготавливаются из монолитного поликарбоната.

    АВН-70 состоит из 20 модулей, которые закреплены между боковыми стенками каркаса с помощью диэлектрических шпилек.

    Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.

    Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха.

    Аварийное включение вентиляторов осуществляет термореле со встроенным датчиком температуры.

    Схема включения нагрузки предусматривает подключение эталонного амперметра между клеммами «НН» и «Земля». Для защиты низковольтной цепи нагрузки установлены разрядники.

    Задание (набор) необходимых параметров нагрузки осуществляется коммутацией единичных модулей с помощью перемычек со штекерами. Контактные клеммы размещены на передней панели корпуса нагрузки.

  • Технические характеристики активной высоковольтной нагрузки АВН-70:

    Параметр Значение
    Наибольшее рабочее напряжение 70 кВ
    Рассеиваемая мощность 3500 Вт
    Масса 50кг
    Габариты 1670х562х406
  • Комплект поставки АВН-70

    Наименование Количество
    1 Активная высоковольтная нагрузка АВН-70 1
