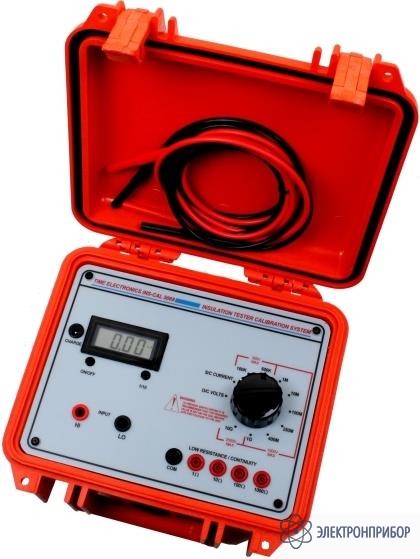

TE5068 — изолированная калибровочная система тестеров - Inscal (100КОм - 10ГОм)

Сохранить в PDF Распечатать
  • Назначение изолированной калибровочной системы тестеров ТЕ5068:

    Модель Time Electronics 5068 является прецизионным прибором, предназначенным для калибровки и испытаний тестеров для проверки сопротивления целостности электрических цепей с выходом напряжения до 2.5 кВ.

    Описание изолированной калибровочной системы тестеров ТЕ5068:

    Ударопрочный полимерный пластиковый корпус и сменная батарея питания обеспечивают полную электрическую изоляцию и предотвращает возможные погрешности из-за паразитных утечек. Выходные значения напряжения разомкнутой цепи и тока цепи короткого замыкания отображаются на жидкокристаллическом дисплее мультиметра, встроенного в переднюю панель прибора.

    Модель ТЕ5068 разработана в одном стиле с хорошо зарекомендовавшей себя моделью ТЕ5069 INSCAL (Максимальный выход напряжения 10кВ) компании Time Electronics.

    Особенности изолированной калибровочной системы тестеров ТЕ5068:

    • 4 декады сопротивления 100кОм – 10ГОм
    • Исходная погрешность 1%
    • Максимальный выход напряжения 2500В
    • Батарейное питание
    • Соединение непрерывное – без дугообразования
    • Контактные соединения, полностью защищенные от воздействия окружающей среды
    • Отображение показаний измерения разомкнутой цепи напряжения (0 – 2кВ или 0 – 2.5кВ)
    • Отображение показаний измерения замкнутой цепи тока (0 – 2мА или 0 – 20мА)
  • Технические характеристики изолированной калибровочной системы тестеров ТЕ5068:

    Параметр Значения
    Сопротивление (изоляция), ОМ 10Г, 1Г, 400М, 250M, 100M, 10M,1M, 500K, 100K
    Погрешность сопротивления 100K - 1Г, 1%, 10Г, 5%.
    Температурный коэффициент не более 250 ррт на °С
    Отображение показаний измерения разомкнутой цепи напряжения 0 – 2кВ или 0 – 2.5кВ, ±1%
    Отображение напряжения 1,999 кВ и 2,5 кВ, полная шкала
    Температурный коэффициент напряжения не более 300 ррт на °С
    Отображение показаний измерения замкнутой цепи тока 0 – 2мА или 0 – 20мА, ±1%
    Отображение тока 1,999 мА и 19,99 мА, полная шкала
    Температурный коэффициент тока не более 450 ррт на °С
    Электропитание Внутренний NiCad аккумулятор 6 В, срок работы >150 ч. между зарядом
    Габаритные размеры 270x246x175 мм
    Вес 2.1 кг
    Дополнительные компоненты соединительные провода с защищенными концами; зарядное устройство от сети 230 В 50 Гц
  • Комплект поставки TE5068

    Наименование Количество
    Изолированная калибровочная система тестеров - Inscal (100КОм - 10ГОм) TE5068 1
