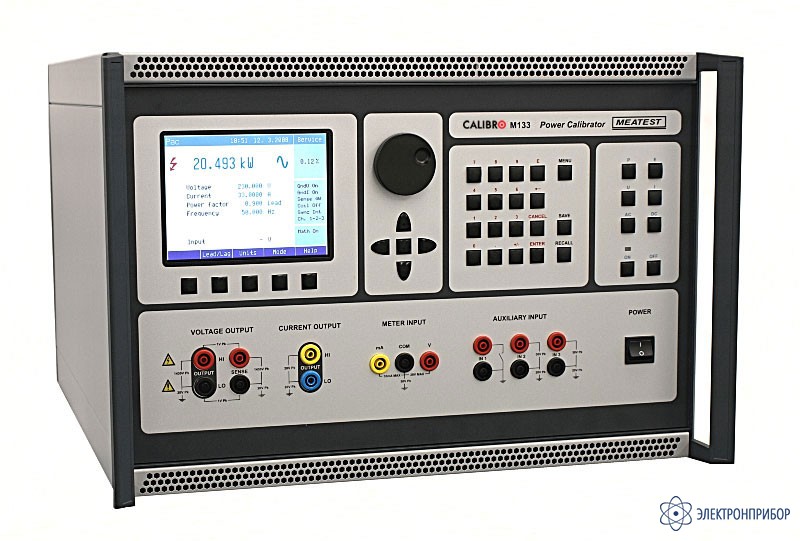

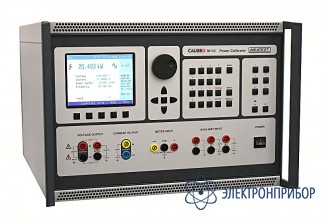

CALIBRO 133 — калибратор мощности и энергии

Код товара: 43465
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      60678-15 до 12.03.2025

    • Производитель

      Meatest, Чехия

    Назначение калибратора мощности и энергии CALIBRO 133:

    Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280В и диапазоне токов до 30А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5 Вэфф. Диапазон токов можно увеличить до 1000А, используя 50-витковую токовую катушку (опция 140-50).

    Калибратор Calibro 133 оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.

    С помощью двух дополнительных «ведомых» усилителей M-133f калибратор может быть расширен до четырехполюсной трехфазной системы.

    Прибор Calibro 133/133i представляет собой однофазный калибратор электрической мощности и энергии.

    В модели Calibro 133 предусмотрена возможность генерации искаженных сигналов с заданными параметрами. Эта опция предназначена для калибровки анализаторов качествf электрической энергии. Однофазная конфигурация может быть расширена до трехфазной с помощью дополнительных усилителей M-133f.

    Модель Calibro 133i не оснащается функциями измерения гармонических и интермодуляционных искажений.

    Особенности калибратора мощности и энергии CALIBRO 133:

    • Постоянное и переменное напряжение «фаза-нейтраль» 1 - 280 В / 300 мА, погрешность 260 ppm;
    • Переменное напряжение «фаза-фаза» в трехфазной системе 2 - 480 В;
    • Постоянный и переменный ток 30 мА - 30 А / 5 В, погрешность 310 ppm;
    • Диапазон установки коэффициента мощности–1…+1;
    • Гармонические и интермодуляционные искажения, модуляция;
    • Диапазон частот 16 Гц...1 кГц;
    • Генерация мощности до 8,4 кВА (280 кВА с опцией 140-50);
    • Встроенный технологический мультиметр;
    • Интерфейсы GPIB и RS-232.
  • Сравнительная таблица:

    CALIBRO 133 CALIBRO 133i
    Однофазный калибратор мощности и энергии с опцией негармонического сигнала. Интерфейс RS232, GPIB, Ethernet. Однофазный калибратор мощности и энергии, упрощённая версия (только синусоидальный сигнал). Интерфейс RS232, GPIB, Ethernet.

    Технические характеристики калибратора мощности и энергии CALIBRO 133:

    Параметр Значение
    Постоянное и синусоидальное переменное напряжение
    Диапазон напряжений: 1…280 В
    Разрешение: 5 разряда
    Диапазон частот: Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
    Погрешность частоты: 0,005%
    Разрешение по частоте: 0,001 Гц на частотах ниже 40 Гц,
    0,01 Гц выше 40 Гц
    Искажения выходного сигнала < 0,05%
    Диапазон % от значения + % от диапазона Макс. нагрузка, мА % от значения + % от диапазона Макс. нагрузка, мА % от значения + % от диапазона Макс. нагрузка, мА
    Пост. ток Пост. ток 16…40 Гц;
    70…1000 Гц
    16…40 Гц;
    400…1000 Гц
    40…70 Гц 40…400 Гц
    1,0000…10,0000 В 0,025 + 0,01 100 0,03 + 0,02 100 0,025 + 0,01 100
    10,0001…30,0000 В 0,025 + 0,01 200 0,03 + 0,02 200 0,025 + 0,01 200
    30,001…70 000 В 0,025 + 0,01 200 0,03 + 0,02 200 0,025 + 0,01 300
    70,001…140 000 В 0,025 + 0,01 200 0,03 + 0,02 200 0,025 + 0,01 300
    140,001…280 000 В 0,025 + 0,01 150 0,03 + 0,02 150 0,025 + 0,01 200
    Постоянный и синусоидальный переменный ток
    Диапазон токов: 0,03…30 А
    Разрешение: 5 Ѕ разряда
    Диапазон частот: Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
    Погрешность частоты: 0.005%
    Разрешение по частоте: 0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц
    Искажения выходного сигнала < 0,1%
    Диапазон % от значения + % от диапазона Макс, напряжение, В % от значения + % от диапазона % от значения + % от диапазона Макс, напряжение, В Макс, напряжение, В
    Пост. ток Пост. ток 16…40 Гц; 70…1000 Гц 40…70 Гц 16…400 Гц 400…1000 Гц
    0,030000…0,300000 А 0,03 + 0,01 8 0,04 + 0,02 0,03 + 0,01 5,5 3,5
    0,30001…1,00000 А 0,03 + 0,01 8 0,04 + 0,02 0,03 + 0,01 5,5 3,5
    1,00001…2,00000 А 0,03 + 0,01 8 0,04 + 0,02 0,03 + 0,01 5,5 3,5
    2,00001…5,00000 А 0,03 + 0,01 5 0,04 + 0,02 0,03 + 0,01 3,5 3,5
    5,0001…10,0000 А 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5
    10,0001…30,0000 А 0,04 + 0,02 5 0,06 + 0,02 0,04 + 0,02 3,5 3,5
    Сдвиг фаз между напряжением и током, коэффициент мощности
    Диапазон значений сдвига фаз: 0,00…+359,99°
    Диапазон частот: 16…1000 Гц
    Разрешение сдвига фаз: 0.01°
    Диапазон значений коэффициента мощности: –1…+1
    Разрешение коэффициента мощности: 0.001
    Погрешность коэффициента мощности: dPF = (1 – cos (+d)/cos ) (-)
    Погрешность сдвига фаз (внутренняя синхронизация)
    Частота, Гц Погрешность d, °
    16,000…70,000 0,05
    70,001…400,000 0,1
    400,001…1000,00 0,4
    Погрешность сдвига фаз (внутренняя синхронизация)
    Суммарный диапазон: 0,03…8400 Вт (280 Вт при использовании токовой катушки «опция 140-50»)
    Единицы измерения: Вт
    Погрешность электрической мощности постоянного тока*, %
    Диапазон токов Диапазон напряжений
    1…10В 10…30 В 30…70 В 70…140 В 140…280 В
    30…300 мА 0,054 0,054 0,054 0,054 0,054
    300 мА…1 А 0,054 0,054 0,054 0,054 0,054
    1…2 А 0,054 0,054 0,054 0,054 0,054
    2…5 А 0,054 0,054 0,054 0,054 0,054
    5…10 А 0,062 0,062 0,062 0,062 0,062
    10…30 А 0,070 0,070 0,070 0,070 0,070
    Электрическая мощность переменного тока
    Суммарный диапазон: 0,03…8400ВА или 280кВА при использовании токовой катушки «опция 140-50»
    Диапазон частот: 16…1000 Гц
    Единицы измерения: Вт, ВА, ВАр
    Погрешность электрической мощности переменного тока, % (PF = 1,0, f·=·40…70·Гц)
    Диапазон токов Диапазон напряжений
    1…10 В 10…30 В 30…70 В 70…140 В 140…280 В
    30 мА…5 А 0,054 0,054 0,054 0,054 0,054
    5…10 А 0,062 0,062 0,062 0,062 0,062
    10…30 А 0,070 0,070 0,070 0,070 0,070
    Погрешность электрической мощности переменного тока, % (PF = 0,8, f·=·40…70·Гц)
    Диапазон токов Диапазон напряжений
    1…10В 10…30 В 30…70 В 70…140 В 140…280 В
    30 мА…5 А 0,082 0,082 0,082 0,082 0,082
    5…10 А 0,088 0,088 0,088 0,088 0,088
    10…30 А 0,094 0,094 0,094 0,094 0,094
    Погрешность электрической мощности переменного тока, % (PF = 0,5, f·=·40…70·Гц)
    Диапазон токов Диапазон напряжений
    1…10В 10…30 В 30…70 В 70…140 В 140…280 В
    30 мА…5 А 0,160 0,160 0,160 0,160 0,160
    5…10 А 0,163 0,163 0,163 0,163 0,163
    10…30 А 0,166 0,166 0,166 0,166 0,166
    Электрическая энергия постоянного и переменного тока
    Диапазон напряжений: 1…280 В
    Диапазон токов: 0,03…30 А
    Диапазон значений коэффициента мощности: –1…+1
    Диапазон установки временного интервала: 1…10·000 с
    Разрешение временного интервала: 0,1с
    Погрешность временного интервала: 0,01% + 0,1с
    Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель CALIBRO 133)
    Диапазон значений основной частоты: 16 Гц…1 кГц
    Неопределенность амплитуды сигнала основной частоты: 0,2% от диапазона
    Диапазон частот гармонических составляющих: 32 Гц…5 кГц
    Диапазон частот интермодуляционных составляющих: 16 Гц…1 кГц
    Макс. число гармонических составляющих: 50
    Число интермодуляционных составляющих: 1
    Неопределенность частоты: 0,005%
    Диапазон амплитуд интермодуляционных составляющих: Макс. 30% от среднеквадратичного значения выходного сигнала
    Разрешение амплитуды интермодуляционных составляющих: 0.001%
    Шумы и искажения: – 60 дБ
    Погрешность амплитуды интермодуляционных составляющих
    Диапазоны % от диапазона % от диапазона
    32…3000 Гц 3000…5000 Гц
    1,0000…10,0000·В
    10,0001…30,0000·В
    30,001…70000 В
    70,001…140 000 В
    140,001…280 000 В
    0,1 0,2
    0,030000…0,300000 А
    0,30001…1,00000·А
    1,00001…2,00000 А
    0,1 0,2
    2,00001…5,00000·А
    5,0001…10,0000 А
    0,2 0,4
    10,0001…30,0000 А 0,2 0,8
    Модуляция, фликер-шум (только модель CALIBRO 133)
    Диапазон значений основной частоты: 16 Гц…1 кГц
    Диапазон частот отдельных гармоник (2…50): 32 Гц…5 кГц
    Диапазон частот модуляции: 0,001…50 Гц
    Коэффициент модуляции: 0…30%
    Разрешение коэффициента модуляции: 0,001%
    Неопределенность среднеквадратичной амплитуды: 0.2 % от диапазона
    Форма модулирующего сигнала: Синусоидальный, прямоугольный
    Коэффициент заполнения прямоугольного сигнала: 1…99%
    Погрешность коэффициента модуляции: 0,2%
    Встроенный технологический мультиметр
    Функция Диапазон Погрешность Разрешение
    Постоянное напряжение 0…±12 В 0,01% + 0,01% 100 мкВ
    Постоянный ток 0…±25 мА 0,01% + 0,01% 100 нА
    Частота 1 Гц…15 кГц 0,005% 10 мкГц…0,1 Гц
    Общие данные
    Время прогрева: 60 мин
    Рабочая температура: (23 ± 10) °C
    Температура хранения: -10…+55 °C, отн. влажность < 90%
    Опорная температура: (23 ± 2) °C
    Размеры: 460 x 580 x 320 мм
    Масса нетто: 27 кг
    Питание: 115/230 В, 50/60 Гц
    Потребляемая мощность: Макс. 550 ВА
    Класс безопасности: Класс I согласно EN 61010
  • Комплект поставки CALIBRO 133

    Наименование Количество
    1 Калибратор мощности и энергии CALIBRO 133 1
    2 Шнур питания 1
    3 Инструкция 1
    4 Набор тестовых проводов(опции 12, 13, 14 и 15) 1
    5 Кабель RS-232 1
