Калибраторы омметров и измерителей RLC

TE5070 — калибратор для тестеров индуктивностей большой мощности и микроомметров DuctorCal

Сохранить в PDF Распечатать
  • Назначение калибратора для тестеров индуктивностей большой мощности и микроомметров DuctorCal TE5070

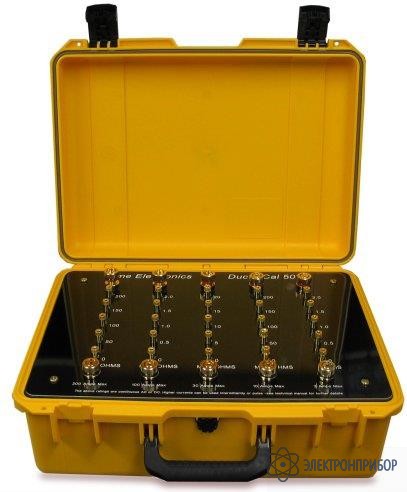

    Калибратор индуктивностей TE5070 – это портативный прибор, предназначенный для калибровки тестеров индуктивностей большой мощности и омметров. Он содержит пять наборов стандартных резисторов большой мощности, которые эмулируют измеряемое сопротивление.

    Описание калибратора для тестеров индуктивностей большой мощности и микроомметров DuctorCal TE5070

    Имеется возможность четырёхпроводного подключения и дополнительные токовые клеммы. Для снижения контактного сопротивления и термоЭДС используются позолоченные клеммы.

    Прибор TE5070 может работать на очень большом токе, но также пригоден и для импульсных измерений.

    Особенности калибратора для тестеров индуктивностей большой мощности и микроомметров DuctorCal TE5070

    • Калибровка тестеров индуктивностей и омметров
    • 0,2; 2; 20; 200; 2000 миллиом
    • Пять значений 0, 25, 50, 75, 100%
    • Позолоченные клеммы соединители с низкой термоЭДС
    • Удобный портативный кейс (54 x 41 x 21 см) 11 кг
  • Технические характеристики калибратора для тестеров индуктивностей большой мощности и микроомметров DuctorCal TE5070

    Диапазон Ток Погрешность
    50, 100, 150, 200 мкОм 200 А 0,2%
    0,5, 1, 1,5, 2 мОм 100 А 0,2%
    5, 10, 15, 20 мОм 30 А 0,1%
    50, 100, 150, 200 мОм 10 А 0,05%
    0,5, 1, 1,5, 2 Ом 3 А 0,05%

    С помощью прибора TE5070 измеряется значение постоянного и переменного тока. Большие токи могут использоваться периодически, как в импульсных приборах. При скважности 1:10 или меньше можно работать при пиковом токе в десять раз большем вышеуказанного до 1000 А. Но при этом важно иметь низкие сопротивления связи на токовых клеммах прибора.

  • Комплект поставки TE5070

    Наименование Количество
    Калибратор для тестеров индуктивностей большой мощности и микроомметров DuctorCal TE5070 1
