TE1071 — декадный магазин емкостей

Сохранить в PDF Распечатать
  • Описание декадного магазина емкостей TE1071:

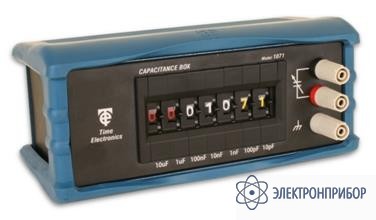

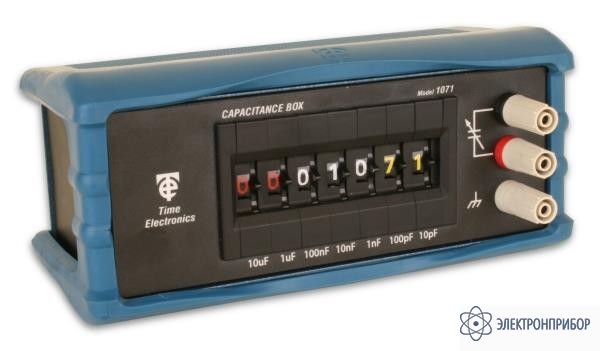

    Модель Time Electronics 1070 представляет собой портативный декадный магазин емкостей в прочном металлическом корпусе, предназначенный для использования в лабораториях общего назначения и сфере обучения.

    Чтобы избежать возможных ошибок установки или считывания, модель 1071 использует цветовое кодирование, где каждая группа из трех разрядов, соответствующих мкФ (красный), нФ (белый) и пФ (желтый), имеет свой цвет.

    Для подключения предусмотрены два стандартных винтовых зажимных терминала с диаметром гнезда 4 мм, третий такой же терминал предназначен для заземления корпуса или подключения к любому из входов.

    По заказу поставляется сумка для переноски, защищающая магазин в полевых или производственных условиях.

    Особенности декадного магазина емкостей TE1071:

    • емкостной диапазон 10 пФ ÷ 100 мкФ
    • погрешность 1%
    • цветовая индикация установок емкости
    • биполярное функционирование
    • прочная компактная конструкция
    • съемный защитный корпус
    • предохранительные клеммы
  • Технические декадного магазина емкостей TE1071:

    Диапазон Тип конденсатора Погрешность Максимальное напряжение Температурный коэффициент Коэффициент мощности при 1 кГц Сопротивление изоляции
    10 пФ серебряная слюда ±1% ± 5 пФ
    + 1 пФ/
    конденсатор
    250 В постоянного тока + 75 РРМ <0,0025 > 50 ГОм
    100 пФ + 40 РРМ <0,0015
    1 нФ <0,002
    10 нФ пленочный ±1% 100 В постоянного тока 400 РРМ <0,01 > 50 ГОм
    100 нФ
    1 мкФ
    10 мкФ ±5%
  • Комплект поставки TE1071

    Наименование Количество
    Декадный магазин емкостей TE1071 1
    TE9028 - защитный резиновый корпус 1
