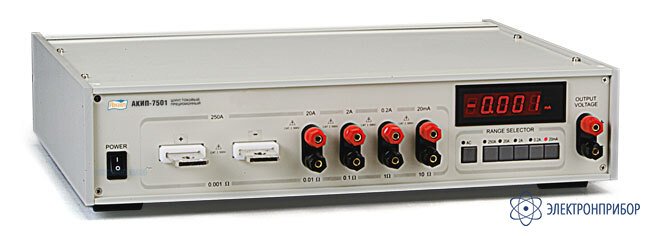

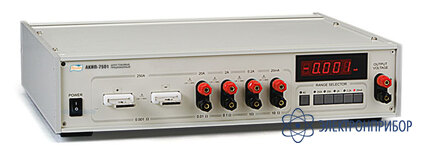

АКИП-7501 — шунт токовый прецизионный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      49121-12

    • Производитель

      АКИП

    Назначение шунта АКИП-7501:

    Шунт токовый прецизионный АКИП-7501: Диапазон измеряемых токов 1 мкА – 250 А; Токовые шунты для постоянного и переменного(40 – 400 Гц) тока; Погрешность 0,01% - лабораторный стандарт тока; Встроенный цифровой измеритель тока 4,5 разряда; Выход для внешнего измерителя; Масса 7 кг.

    АКИП-7501 является рабочим эталоном сопротивления постоянному току и предназначен для поверки и калибровки мили- и микроомметров, а также измерения силы постоянного и переменного тока, протекающего через сопротивление, с помощью встроенного измерителя. Номинальные значения сопротивлений: 0,001 Ом, 0,01 Ом, 0,1 Ом, 1 и 10 Ом. Диапазон измеряемых токов от 1 мкА до 250 А.

    АКИП-7501 включает в себя смонтированные в одном корпусе набор образцовых катушек сопротивлений (токовые шунты) для постоянного и переменного тока (40-400 Гц), а также цифровой вольтметр для измерения падения напряжения на катушках (индикация 4 ½ разряда) с автоматическим пересчетом результата измерения в единицы силы тока, протекающего через катушки. Погрешность сопротивления встроенных образцовых мер на постоянном токе составляет 0,01%, на переменном – 0,1%. Для обеспечения прецизионных измерений имеется вход для подключения внешнего вольтметра.

    Для безопасной работы и защиты от перегрева предусмотрен встроенный вентилятор охлаждения.

  • Технические характеристики шунта АКИП-7501:

    Параметр Значения
    ШУНТ
    Значения сопротивлений 0,001; 0,01; 0,1; 1; 10 Ом
    Диапазон токов 200 А; 20 А; 2 А; 200 мА; 20 мА
    Погрешность сопротивления на постоянном токе 0,01%
    Погрешность сопротивления на переменном токе 0,1% при частотах до 400 Гц
    АМПЕРМЕТР
    Диапазон токов 200 А; 20 А; 2 А; 200 мА; 20 мА
    Разрешение 0,01 А; 0,001 А; 0,1 мА; 0,01 мА; 0,001 мА
    Погрешность на постоянном токе 0,05%
    Погрешность на переменном токе 0,5% при частотах 40- 400 Гц
    ОБЩИЕ ДАННЫЕ
    Питание 115 / 230 В, 50/60 Гц
    Охлаждение Воздушное, встроенный вентилятор
    Масса 7 кг
    Геометрические размеры 420 х 88 х 325 мм
  • Комплект поставки АКИП-7501

    Наименование Количество
    Шунт токовый прецизионный АКИП-7501 1
    Руководство по эксплуатации 1
    Кабель питания 1
    Токовый штепсель 1
