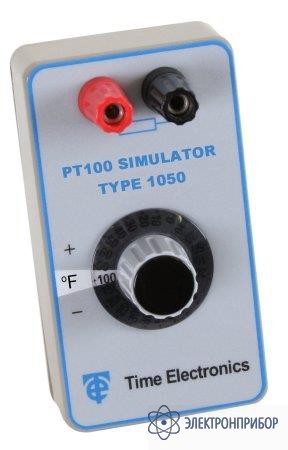

TE1050 — портативный имитатор класса «А» платинового термометра (°F) сопротивления

Сохранить в PDF Распечатать
  • Описание имитатора TE1050:

    Модель 1050 является высокоточным имитатором платинового 100 Ом термометра сопротивления c коэффициентом α=0,3850, широко применяемого для точных измерений температуры.

    Имитатор TE1050 полностью отвечает температурной кривой 100 Ом платинового термометра сопротивления в диапазоне -100°F ÷ +1000°F с 23 контрольными точками (установки). Использованные в конструкции прибора металлические тонкопленочные резисторы обеспечивают хорошие температурный коэффициент и долговременную стабильность

    Характеристики устройства отвечают температурной кривой ITS 90. Обладая высокой точностью по всему рабочему диапазону, модель 1050 превосходит требования к функциональным характеристикам классов «А» и «В». Особенно хорошо имитатор 1050 работает в диапазоне -80°F ÷ + 140°F, где он заведомо превосходит требования класса «А» (т.е. погрешность лучше ±0,3°F).

    Поскольку выход 1050 представляет собой чистое пассивное сопротивление, он может работать совместно с любыми типами измерительных устройств для 100 Ом платиновых термометров, включая реальные системы, использующие импульсный или прерывистый ток возбуждения. сопротивления в основном применяется для калибровки и моделирования (имитации) термопар. Оператор может легко задать напряжение, эквивалентное выходу термопары, с помощью органов управления, позволяя тем самым быстро откалибровать измерители температуры. С другой стороны, прибор позволяет измерять выходное напряжение термопар, работая в этом случае, как потенциометр.

    Особенности имитатора TE1050:

    • температурный диапазон -100°F ÷ +1000°F
    • погрешность 0,3°С
    • основывается на стандартной кривой ITS 90
    • 23 установочных точки
    • превосходит требования класса «А»
    • хорошая температурная стабильность
    • источник пассивного сопротивления
  • Технические характеристики имитатора TE1050:

    Параметр Значения
    Контрольные точки -100, -50, -25, 0, 32.2, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000
    Погрешность –100 ÷ +300 °F ± 0,5°F
    300 ÷ +1000 °F ± 0.9°F
    +80 ÷ +200 °С ± 0.3°С
    Температурный коэффициент менее 25 РРМ/°F
    Максимальный ток 50 мА
    Габаритные размеры 61 х 112 х 55 мм
    Вес 170 г
  • Комплект поставки TE1050

    Наименование Количество
    Портативный имитатор класса «А» платинового термометра (°F) сопротивления TE1050 1
