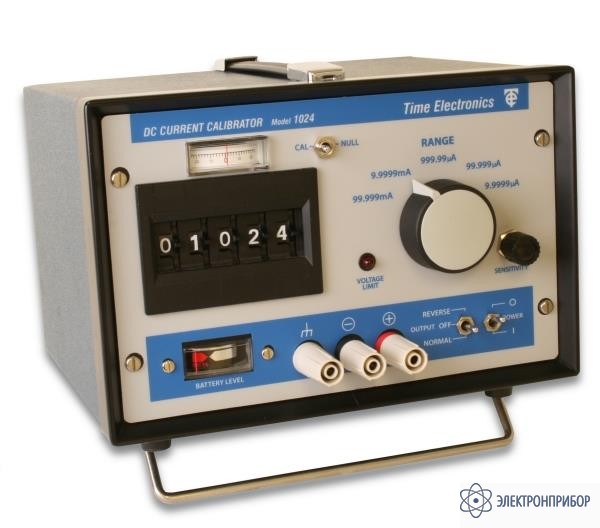

TE1024 — калибратор постоянного тока с измерением нуля

Сохранить в PDF Распечатать
  • Назначение калибратора постоянного тока с измерением нуля TE1024:

    Модель Time Electronics 1024 служит для создания точного выходного тока для калибровки и испытаний с уровнем сигнала от наноампер до 100 мА.

    К возможным областям применения относятся калибровка и проверка токовых датчиков-преобразователей; калибровка линейности цифровых и электронных измерителей тока; параметрические измерения полупроводников, например, напряжение проводимости диодов при определенных уровнях тока.

    Описание калибратора постоянного тока с измерением нуля TE1024:

    Нужное выходное значение напряжения задается с помощью наборных дисков на передней панели TE1024. Полярность задается с помощью переключателя.

    Система балансировки нуля позволяет использовать калибратор TE1024 для точного измерения тока, дополнительно к основному функциональному назначению. Операция сводится к подаче выходного тока калибратора в противоположном, по отношению к измеряемому, направлении; разница между ними отображается в центральной чувствительной области дисплея измерения нуля калибратора. При нулевом результате падения напряжения на TE1024 не происходит.

    В качестве источника опорного сигнала используется прецизионный стабилитрон (диод Зенера), сигнал от которого направляется на усилитель-инвертор на полевых транзисторах, работающий в режиме стабилизации с обратной связью. Температурный коэффициент < 10 РРМ/°С используемых в конструкции тонкопленочных металлических резисторов, позволяет сохранять точность и стабильность параметров начальной калибровки.

    Калибратор TE1024 рассчитан как на батарейное, так и на сетевое питание. Если калибратор TE1024 подключен к сети электропитания, то питание его осуществляется от сети, а аккумуляторная батарея автоматически подзаряжается от встроенного в калибратор сетевого адаптера/зарядного устройства. При отключении от сети калибратор TE1024 переходит на батарейное питание. Состояние (заряд) батареи отображается на индикаторе заряда, расположенном на передней панели. Индикатор также служит для информации о статусе работ. Минимальная риска индикатора свидетельствует о необходимости подзарядки батареи.

    Особенности калибратора постоянного тока с измерением нуля TE1024:

    • выход постоянного тока до100 мА
    • погрешность выхода 0,02%
    • стабильность 10 РРМ/час
    • установка нуля батарейное / сетевое питание
    • портативность
  • Технические характеристики калибратора постоянного тока с измерением нуля TE1024:

    Параметр Значения
    Выходное напряжение 15 В от свежих батарей или при питании от сети; 11 В при минимально допустимом заряде батарей
    Нестабильность выхода (при изменении нагрузки) Режим нагрузки лучше 5 РРМ/вольт
    Режим источника лучше 5 РРМ/вольт
    Полярность выхода переключаемая с помощью трехпозиционного селектора на передней панели. Центральное положение «off» (отключено) создает разомкнутую цепь на выходных клеммах
    Оповещение о выходе за допуск индикатор на лицевой панели информирует о недостаточном напряжении возбуждения
    Стабильность выхода Температурная < 30 РРМ/°С (при температуре среды 0 ÷ 50°С)
    Полугодовая < 75 РРМ
    Часовая < 10 РРМ (при постоянной температуре)
    Чувствительность нуля регулируемая в пределах ± 25 мА ÷ ± 25 мкА полной шкалы с помощью органов управления на передней панели. Максимальное разрешение 0,5 мкА
    Питание напрямую от сети переменного тока или от встроенного комплекта NiCd аккумуляторов. Батареи автоматически заряжаются при подключении калибратора к сети. Возможно питание от внешнего комплекта батарей из 10 1,5 батарей типа «D», устанавливаемых на штатное место источника питания. Доступ к отсеку установки батарей осуществляется с задней панели калибратора.
    Габаритные размеры 215 х 175 х 190 мм
    Вес 3,3 кг

    Воспроизведение тока

    Параметр Шаг установки Погрешность ± (% установки + % диапазона )
    0 ÷ 9,9999 мкА 0,1 нА 0,02 ± 0,005 ± 0,2 нА
    0 ÷ 99,999 мкА 1 нА 0,02 ± 0,005 ± 0,2 нА
    0 ÷ 999,99 мкА 10 нА 0,02 ± 0,005 ± 0,2 нА
    0 ÷ 9,9999 мА 100 нА 0,02 ± 0,005 ± 0,2 нА
    0 ÷ 99,999 мА 1 мкА 0,02 ± 0,005 ± 0,2 нА
  • Комплект поставки TE1024

    Наименование Количество
    Калибратор постоянного тока с измерением нуля TE1024 1
  • Дополнительная комплектация TE1024

  • Файлы для TE1024
